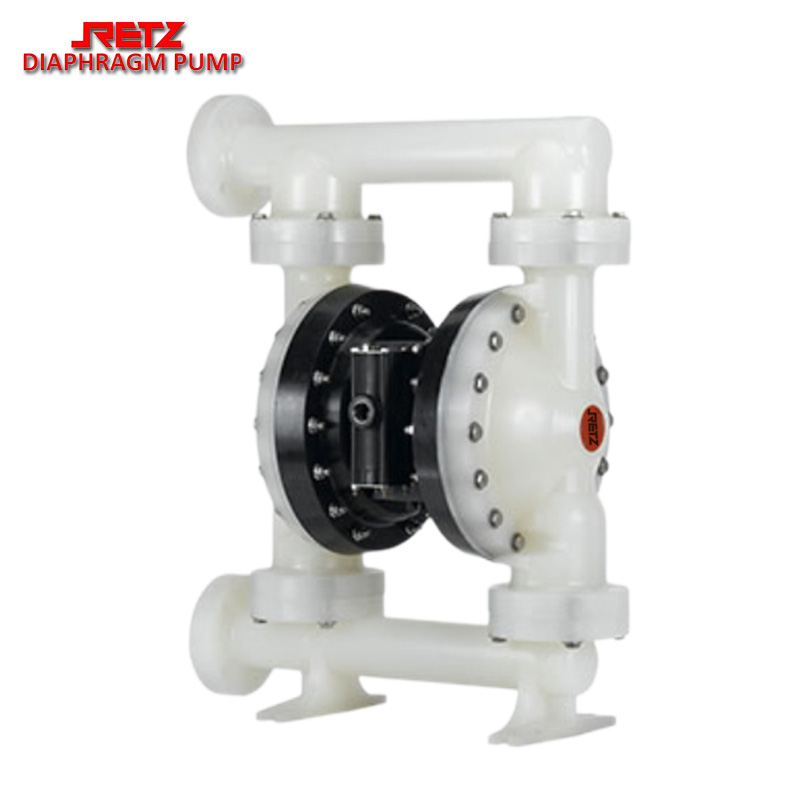

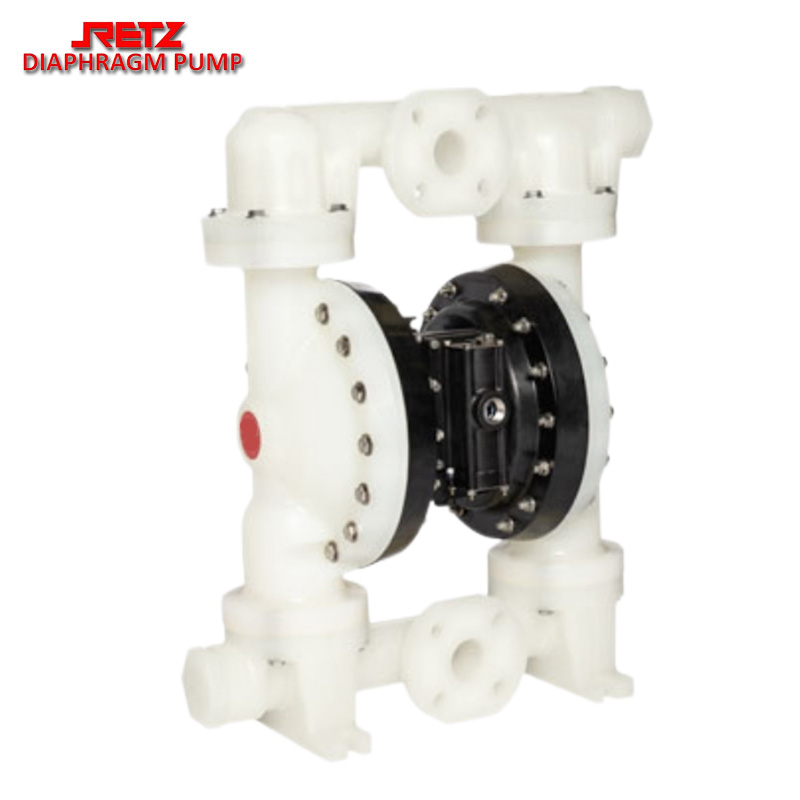

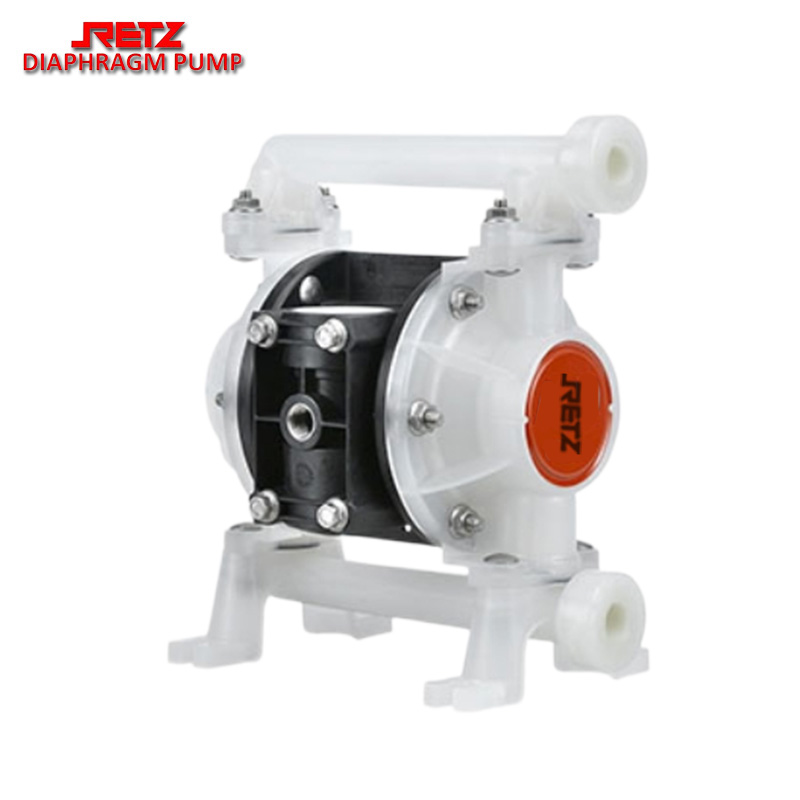

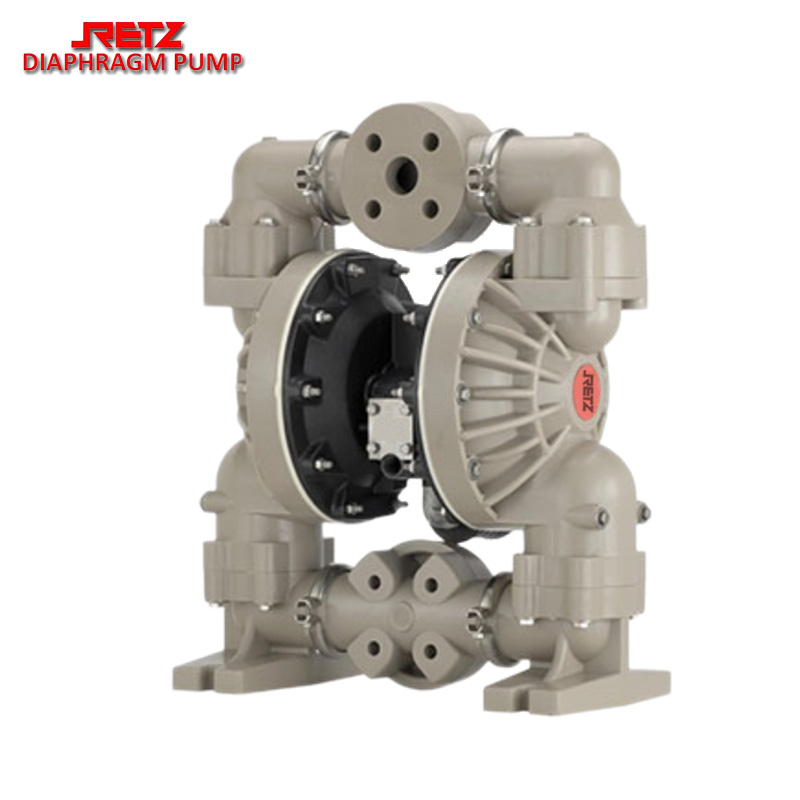

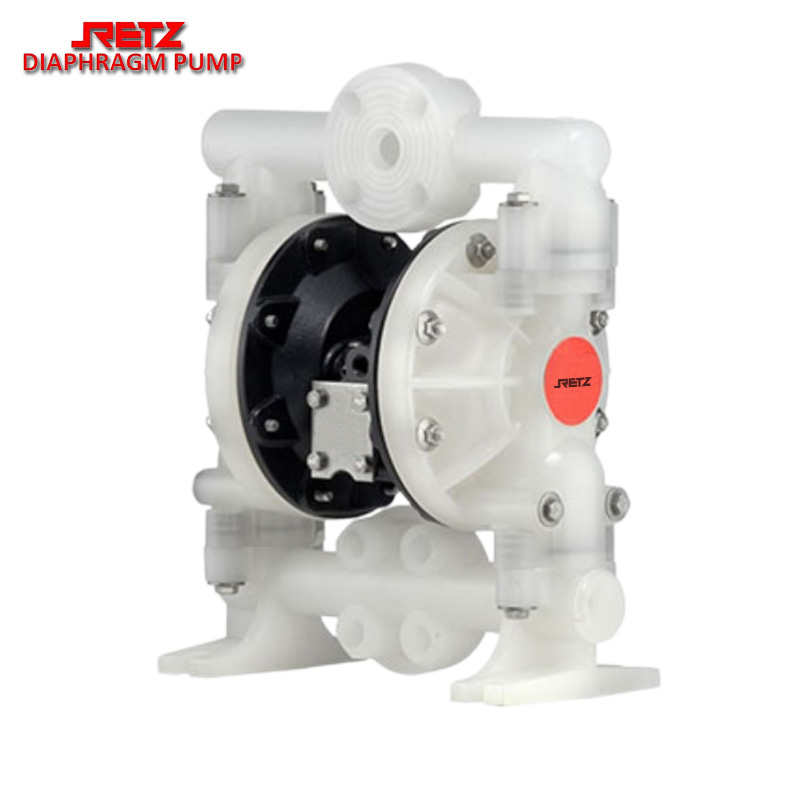

进口塑料气动隔膜泵 强酸强碱隔膜泵

　　retz瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　概述product deion

　　retz塑料气动隔膜泵通常用于化工、工业和水/废水处理市场的输送、灌装、再循环和配料

　　泵壳材料

　　pvdf

　　pp -聚

　　膜片材料

　　丁腈橡胶nitrile

　　氟橡胶fkm

　　三元乙丙橡胶epdm

　　氟丁橡胶neoprene

　　聚四ptfe

　　聚pp

　　聚偏氟烯pvdf

　　工作原理working principle

　　塑料气动隔膜泵利用安装在共用轴上的双柔性隔膜，该轴在冲程中反复来回移动，将流体泵入和泵出泵的流体腔。这种运动会产生真空，通过进气口吸入流体。

　　随后通过压缩空气将隔膜反向推回原位时，流体就会通过出气口排出产品腔。当工作时，这一循环会重复进行，从而产生该设备所特有的泵送动作。

　　1.左侧隔膜被压向流体腔，从而使液体通过排放口顶部打开的阀门流出。与此同时，液体通过右侧隔膜被吸入右侧腔体。

　　2.在冲程结束时，位置颠倒，以相反的方向重复循环。

　　性能特点function

　　1.无死点：气阀阀芯上设计有辅助孔道，根本上避免了气阀死点现象的产生。

　　consistent restarts;the air valve spool is provided withan auxiliarypore path,ensure the consistent restarts successfully

　　2.无需加油：气阀阀芯和阀套之间的压缩空气层使得彼此处于隔离状态，减小摩擦力，无需油润滑。

　　lube free;the compressed air between the valve spool and thevalve sleeve enables each other to be isolatedreducing the frictionforce and lubrication free.

　　3.气耗量小，压缩空气泄露量低：根据泵大小的不同，采用节流环和u-cup设计，减小气耗量。

　　small compress air consumption,lower air leakage;according tothe size of the pump,the throttle ring and u-cup are designed toreduce the air consumption

　　4.采用特殊的排气结构，减少结冰概率。

　　the special structure is adopted to reduce the icingprobability of pump.

　　5.检修方便，维修成本低：气阀和导向阀为外置集成式设计减少维修时间及成本

　　convenient inspection and maintenance,lower cost;the air valveassembly.and pilot valve assembly areexternally designed,reducing the time and cost o

　　6.性价比更高：具有科学精密的设计，易损件的使用寿命更长从而保证了产品更低的生命周期总成本。

　　more cost-effective;with scientific and precise design the wearingparts have longer service life,thus ensuring the lower total life cyclecost of the product

　　性能参数performance paramete

　　口径：10-100，进口连接：dn10-dn40丝扣、dn50-dn100法兰

　　流量：0-30(m2h)

　　扬程：0-50(m)

　　出口压力：6(kgf/cm2)

　　吸程:5-7(m)

　　允许颗粒直接：1-10(mm)

　　供气压力：7(kgf/cm2)

　　空气消耗量：0.3-0.6-0.9-1.5(m3/min)

　　膜片外径：50(m3/min)
