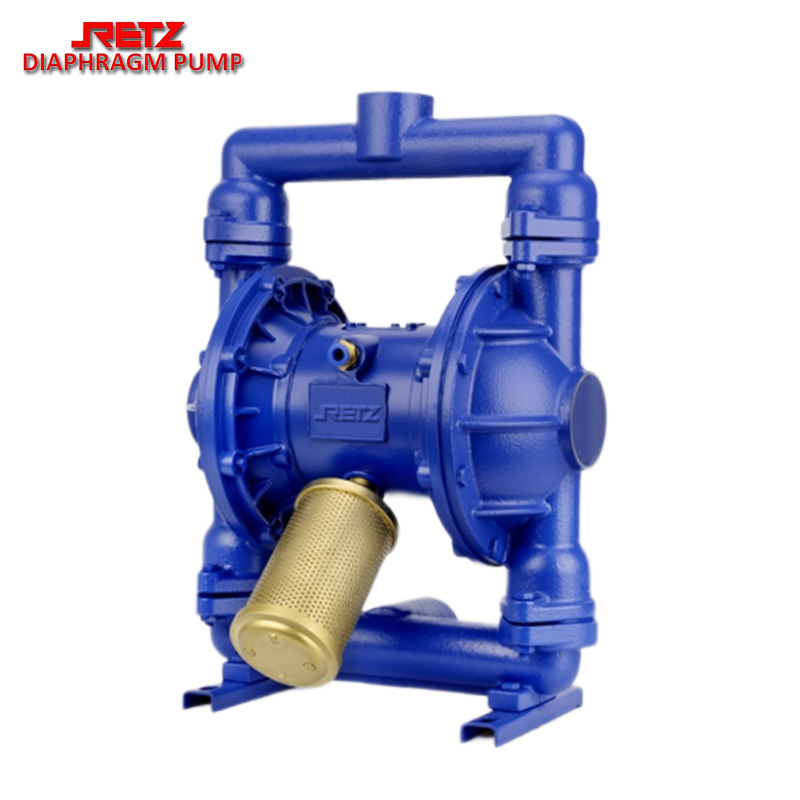

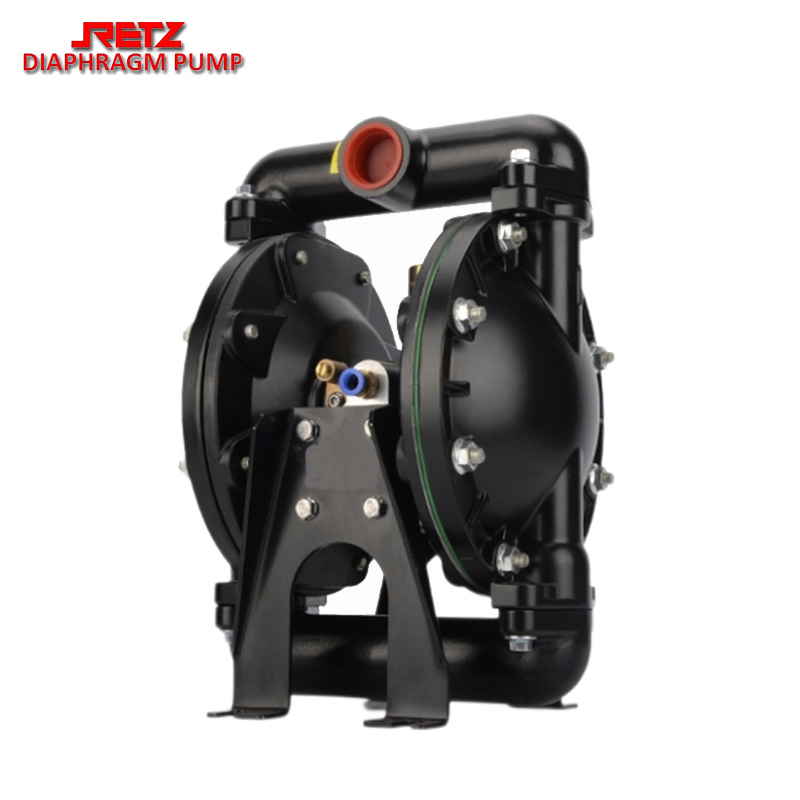

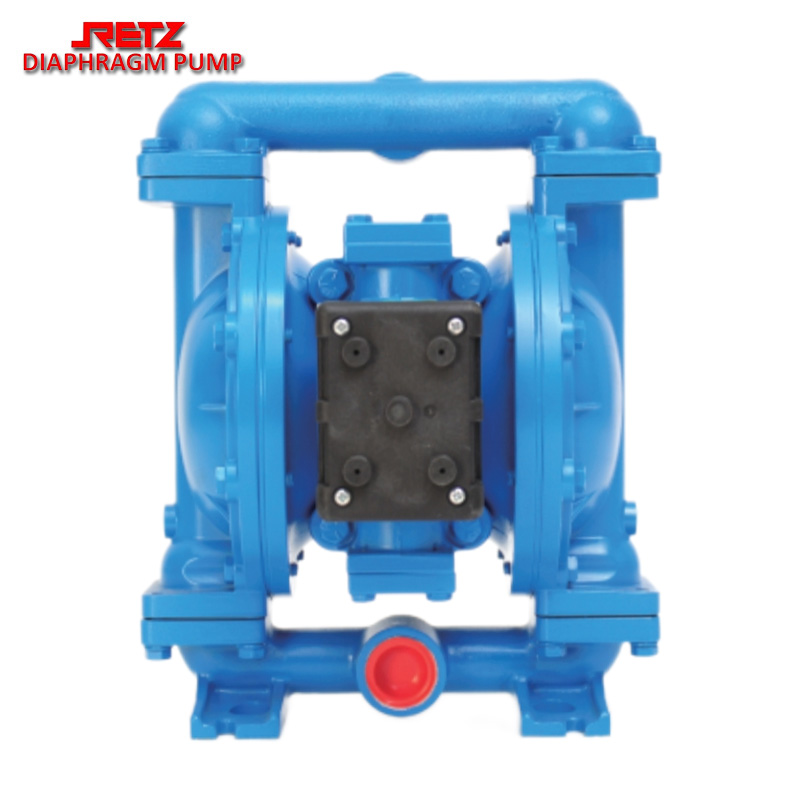

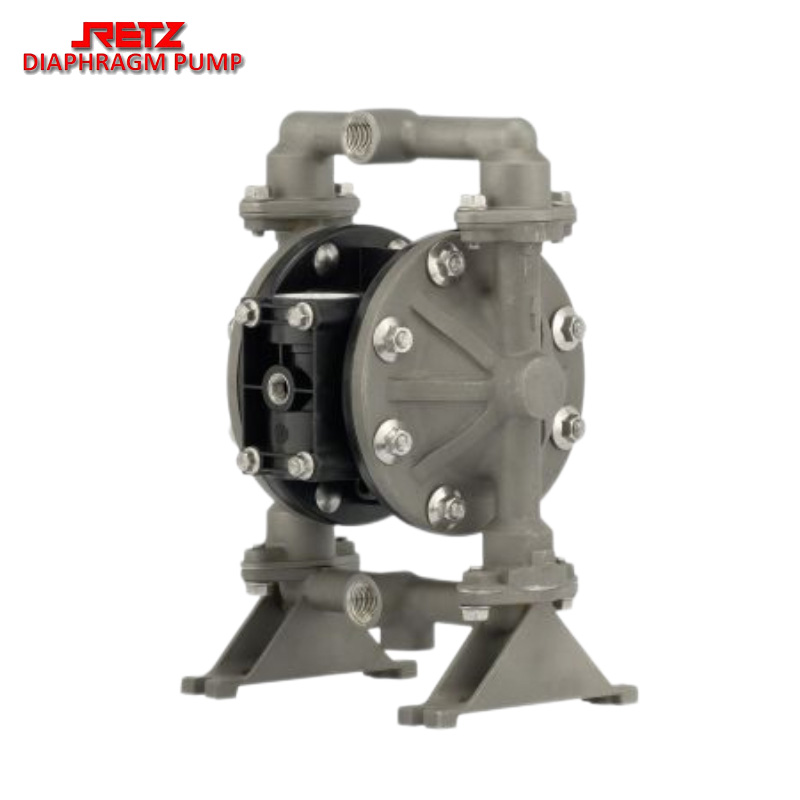

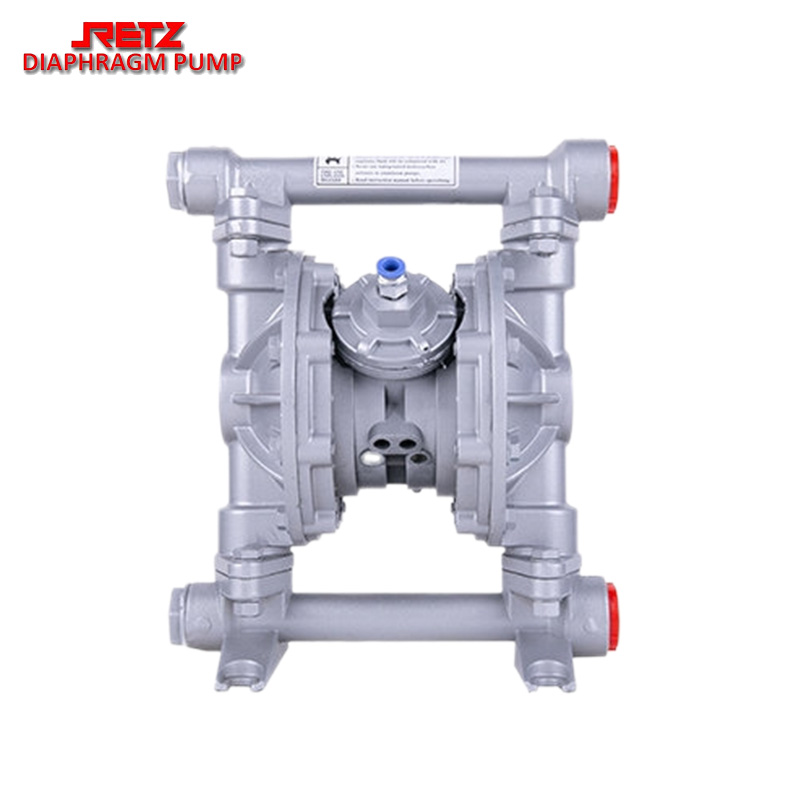

进口工业气动隔膜泵 污水泥浆隔膜泵

　　retz瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　概述product deion

　　retz气动隔膜泵是一种输送机械采用压缩空气为动力源，对于各种腐蚀性液体，均能予以抽光吸尽。其性能参数与进口泵相近，已被多家石油、化工、电子、陶瓷、纺织系统单位采用，安置在各种特殊场合，用来抽送各种常规泵不能抽吸的介质，均取得了满意的效果，也可根据用户要求，分为铸铁、不锈钢、铝合金、氟塑料等。

　　工作原理working principle

　　在泵的两个对称工作腔中a、b中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。

　　在图示中压缩空气由e进入配气阀，使膜片向右运动，则a室的吸力使介质由c入口流入，推动球阀2进入a室，球阀④则因吸入而闭锁；b室中的介质则被挤压，推开球阀③由出d流出，同时使球阀①闭锁，防流，就这样循环往复使介质不断从c入口处吸入，d出口处排出。

　　性能特点function

　　1、气动隔膜泵不需灌引水，吸程高达5m，扬程70m,出口压力≧6bar;

　　2、流动宽敞，通过性能好，允许通过大颗粒直径过10mm。抽送泥浆、杂质时，对泵磨损甚微；

　　3、扬程、流量可通过气阀开度实现无级调节（气压调节在1～7bar之间）；

　　4、无旋转部件，没有轴封，隔膜把抽送的介质与泵的运动部件完全隔开，所输送的介质不会身外泄漏。所以抽送有毒、易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全；

　　5、不锈钢气动隔膜泵不必用电，在易燃、易爆场所使用安全可靠；

　　6、可以浸没在介质中工作；

　　7、不锈钢气动隔膜泵使用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏，一旦超负荷，泵会自动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；

　　8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；

　　9、不锈钢气动隔膜泵可输送较粘的液体（粘度在1万厘泊以下）；

　　10、无须用油润滑，即使空转，对泵也无任何影响，这是该泵优点。

　　性能参数performance paramete

　　口径：10-100，进口连接：dn10-dn40丝扣、dn50-dn100法兰

　　流量：0-30(m2h)

　　扬程：0-50(m)

　　出口压力：6(kgf/cm2)

　　吸程:5-7(m)

　　允许颗粒直接：1-10(mm)

　　供气压力：7(kgf/cm2)

　　空气消耗量：0.3-0.6-0.9-1.5(m3/min)

　　膜片外径：50(m3/min)

　　主要用途usathe field

　　1、泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花、糖浆等；

　　2、泵吸油漆、颜料、胶水、粘合剂等；

　　3、泵吸各种瓦、瓷、砖器及陶器釉浆等；

　　4、泵吸各种磨料、腐蚀剂、清洗油垢等；

　　5、泵吸各种剧毒、易燃、易挥发液体等；

　　6、泵吸各种污水水泥灌浆及灰浆等；

　　7、泵吸各种强酸、强碱、强腐蚀液体等；

　　8、作为各种固液分离设备的前级送压装置
