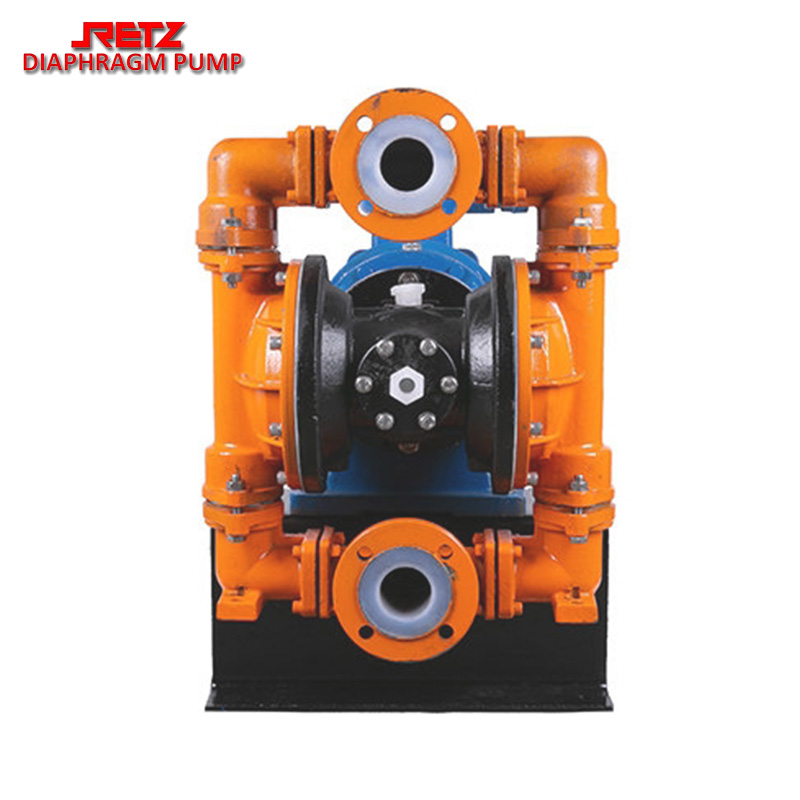

进口衬氟气动隔膜泵 耐腐蚀 耐酸碱污水转子泵

　　retz瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　概述product deion

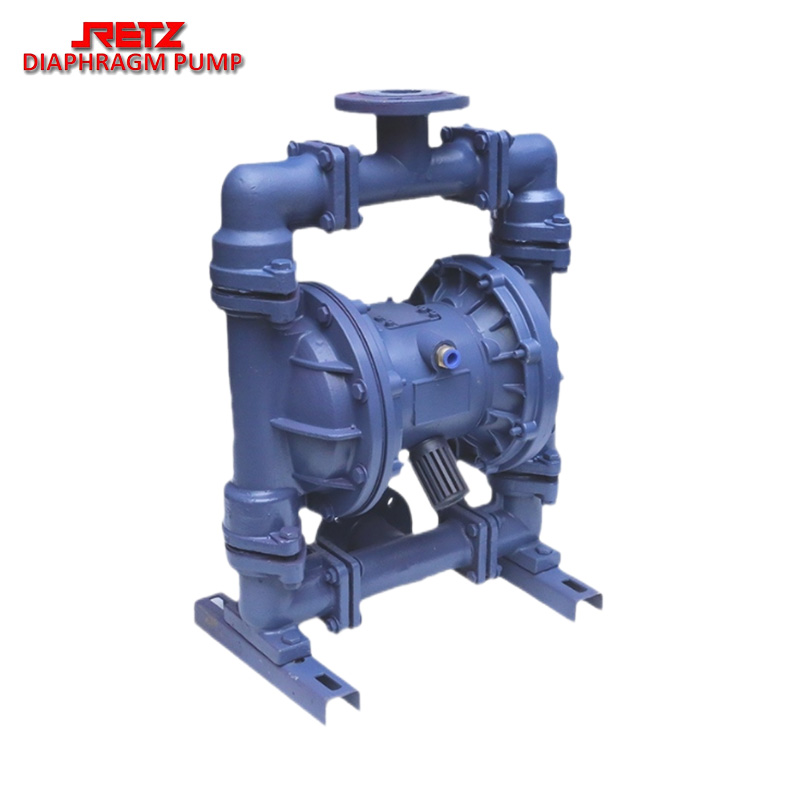

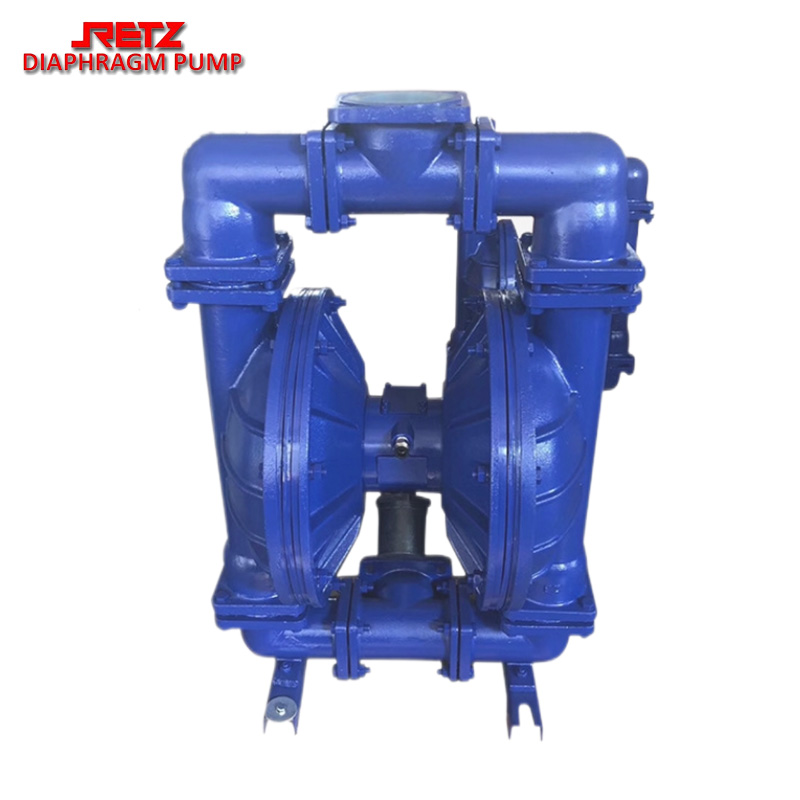

　　retz衬氟气动隔膜泵是一种采用压缩空气为动力源的新型隔膜泵产品，与传统衬氟泵具有良好的通用性和互换性，可在-20℃—+80℃温度条件下长期输送各种腐蚀性、带颗粒、高粘度、易燃、剧毒、易挥发液体介质，应用行业广泛

　　工作原理working principle

　　在泵的两个对称工作腔中a、b中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。

　　压缩空气由e进入配气阀，使膜片向右运动，则a室的吸力使介质由c入口流入，推动球阀②进入a室，球阀④则因吸入而闭锁；b室中的介质则被挤压，推开球阀③由出d流出，同时使球阀①闭锁，防流，就这样循环往复使介质不断从c入口处吸入，d出口处排出。

　　性能特点function

　　1.内衬无气孔、无毛边，厚薄均匀，不易脱落

　　内衬部件依靠机械精细密封，防腐耐磨；不会产生气孔、漏点等问题，防止物料泄漏侵蚀泵体，延长使用寿命。

　　2.新颖工艺设计，泵体结构更加先进合理

　　按照国际标准并根据流体力学铸件，水力仿真技术结合非金属泵的工艺设计，机械强度高且运转平稳，有效减少物料输送时的消耗，流量更强劲。

　　3.表面喷塑工艺，金属外壳持久耐磨

　　泵体表面采用喷塑工艺，对环境无污染，耐腐蚀、耐老化，附着力高，持久保护泵体表面：全身覆盖金属外壳，分数过流部件压力，保障内衬不会因过久运转发生变形

　　4.通过性能好

　　允许通过颗粒直径3.2~6.4mm；输送大颗粒物料不会损伤泵体，可处理磨损性很强的物料

　　5.密封性能好

　　扬程、流量通过气阀开度实现无级调节；无旋转部件、无轴封，隔膜将抽送介质与泵的运动部件隔开，避免物料泄漏。

　　6.自我保护 工作可靠

　　开停只需简单打开和关闭起源阀门，允许空转；无介质运行或突然停机不会损坏，超负荷运行自动停机，负荷恢复正常自动启动。

　　性能参数performance paramete

　　口径：10-100，进口连接：dn10-dn40丝扣、dn50-dn100法兰

　　流量：0-30(m2h)

　　扬程：0-50(m)

　　出口压力：6(kgf/cm2)

　　吸程:5-7(m)

　　允许颗粒直接：1-10(mm)

　　供气压力：7(kgf/cm2)

　　空气消耗量：0.3-0.6-0.9-1.5(m3/min)

　　膜片外径：50(m3/min)

　　气动隔膜泵零部件材质特性及选配material characteristics and selection of components

　　铝合金(aluminum)：适用于气动马达和流体腔，极强的抗冲击性、耐磨蚀性和耐热性，中等抗化学腐蚀性，除不能用于hhcs流体外，通用性好。

　　聚偏(pvdf)：适用于流体腔和阀座，较强抗化学系抗挤压性、抗磨蚀性，适用于高纯度酸类。

　　聚(pp)：适用于气动马达、流体腔和阀座中等抗磨蚀性、良好抗化学性通用性好，特别适合于普通的酸碱。

　　氟橡胶(vition)：适用于隔膜、球阀和阀座，极强耐酸性，耐无铅燃料。

　　不锈钢(stainless steel)：适用于流体腔、阀座和球阀，极好的抗腐蚀性、抗磨蚀性，适用于水性涂料、粘性流体。

　　铸铁(ci)：适用于流体腔，良好的抗磨蚀性，非常适合压滤泥浆输出。
