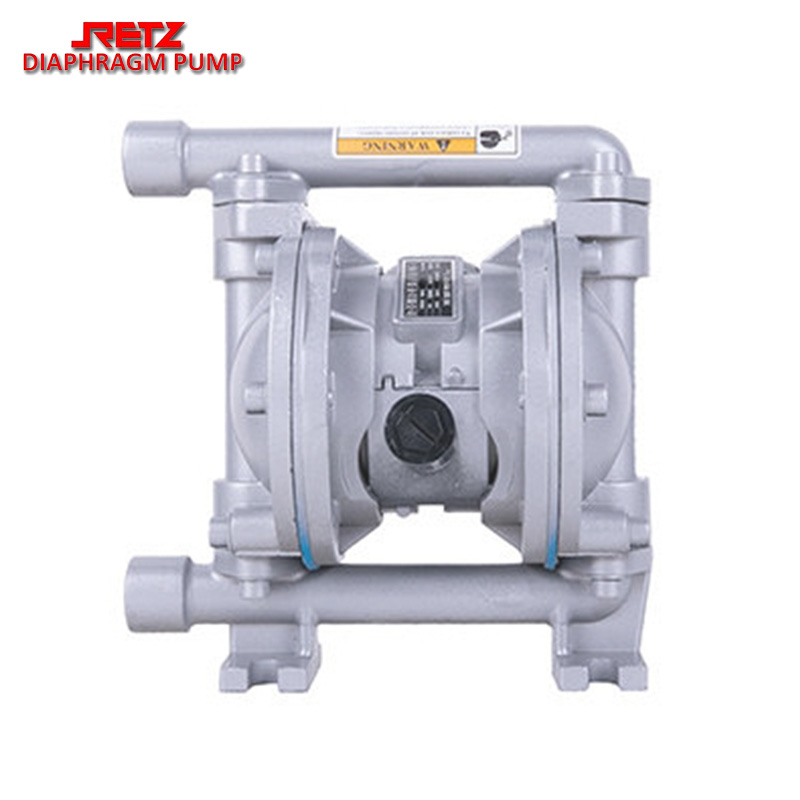

进口金属气动隔膜泵 美国RETZ瑞茨

　　retz瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　概述product deion

　　retz金属气动隔膜泵采用压缩空气为动力源，是一种由膜片往复变形造成容积变化的容积泵。具有质量可靠、使用寿命长、噪音底、震动小、不死机、做工精细等六大优点，既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

　　工作原理working principle

　　在泵的两个对称工作腔中a、b中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。

　　压缩空气由e进入配气阀，使膜片向右运动，则a室的吸力使介质由c入口流入，推动球阀②进入a室，球阀④则因吸入而闭锁；b室中的介质则被挤压，推开球阀③由出d流出，同时使球阀①闭锁，防流，就这样循环往复使介质不断从c入口处吸入，d出口处排出。

　　性能特点function

　　流体的相溶性

　　可提供外壳材料包括：不锈钢、铸钢、聚、铝合金等。

　　合理的密封设计

　　隔膜可紧紧锁定在位，可起到积极液封作用的成形压条。

　　重型隔膜板

　　夹持可靠的隔膜板能消除渗漏和脱落现象，避免产生昂贵的停工停产费用。

　　长效的阀杆设计

　　不锈钢的阀杆具有更长的使用寿命在潮湿空气中仍具有备良好的抗腐蚀功能。

　　便于定位

　　螺栓连接的，自定位的空气和流体单位。弹性材料的选择

　　各类阀座和阀球选项可确保流体的相溶性和可靠的封密从而具有极高的效率，长效的使用寿命和更佳的吸升高度。

　　独特精密的空气阀

　　采用先导式空气阀，消除停机现

　　维护便利象，所有气阀零件的更换都不需要打开内腔。

　　降低内部容积可减少浪费，便于清精密配合的零件洗；不锈钢螺栓可抗腐蚀，并能提

　　供合理的定位，便于重新装配。

　　耐磨的端轴承可确保阀杆的正确定外部结构坚固位，更换简单。

　　整个结构坚固耐用、防渗漏，换料清洗方便。经特殊工艺处理的浸渍部件和空气腔，可承受恶劣工作环境。

　　给予保护的排放口

　　所有排放口采用一个公共端可防止室内的汽化液体侵蚀空气马达的密封件，便于贮槽加载或者卸载操作的空转。

　　性能参数performance paramete

　　口径：10-100，进口连接：dn10-dn40丝扣、dn50-dn100法兰

　　流量：0-30(m2h)

　　扬程：0-50(m)

　　出口压力：6(kgf/cm2)

　　吸程:5-7(m)

　　允许颗粒直接：1-10(mm)

　　供气压力：7(kgf/cm2)

　　空气消耗量：0.3-0.6-0.9-1.5(m3/min)

　　膜片外径：50(m3/min)

　　气动隔膜泵零部件材质特性及选配material characteristics and selection of components

　　铝合金(aluminum)：适用于气动马达和流体腔，极强的抗冲击性、耐磨蚀性和耐热性，中等抗化学腐蚀性，除不能用于hhcs流体外，通用性好。

　　聚偏(pvdf)：适用于流体腔和阀座，较强抗化学系抗挤压性、抗磨蚀性，适用于高纯度酸类。

　　聚(pp)：适用于气动马达、流体腔和阀座中等抗磨蚀性、良好抗化学性通用性好，特别适合于普通的酸碱。

　　氟橡胶(vition)：适用于隔膜、球阀和阀座，极强耐酸性，耐无铅燃料。

　　不锈钢(stainless steel)：适用于流体腔、阀座和球阀，极好的抗腐蚀性、抗磨蚀性，适用于水性涂料、粘性流体。

　　铸铁(ci)：适用于流体腔，良好的抗磨蚀性，非常适合压滤泥浆输出。
