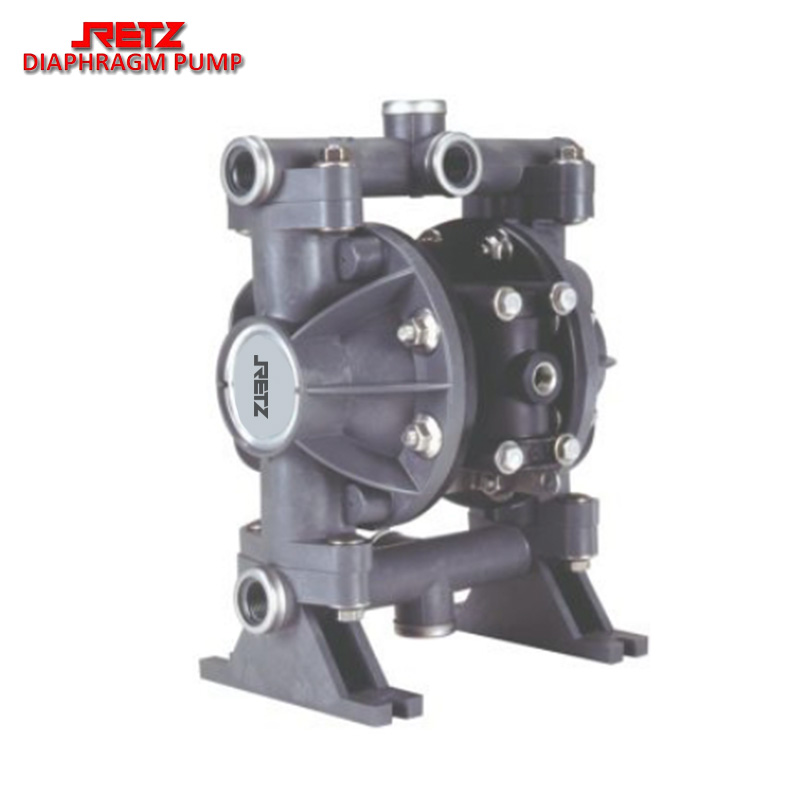

进口非金属气动隔膜泵 塑料化工泵

　　retz瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　概述product deion

　　retz非金属气动隔膜泵作为一种高效、可靠的流体输送设备，凭借其独特的工作原理和性能优势，在众多领域得到了广泛应用。无论是腐蚀性强的化学试剂，还是含有固体颗粒的浆料，非金属气动隔膜泵都能出色地完成输送任务，为工业生产的顺利进行提供了有力保障。

　　工作原理working principle

　　非金属气动隔膜泵的动力来源于压缩空气。当压缩空气进入泵体的气室时，会推动隔膜做往复运动。具体来说，压缩空气交替进入泵的左右气室，当左气室进气时，隔膜向右运动，左泵腔容积增大，压力降低，形成负压，此时进口管道中的流体在大气压的作用下被吸入左泵腔；同时，右泵腔中的隔膜向左运动，右泵腔容积减小，压力增大，将右泵腔中的流体排出。反之，当右气室进气时，隔膜向左运动，左泵腔排出流体，右泵腔吸入流体，如此循环往复，实现流体的连续输送。

　　性能特点function

　　流体的相溶性fluid compatibili

　　可提供外壳材料包括：不锈钢、铸钢、聚、铝合金等。

　　the case material provided includesstainless steel,cast steel,polypropyl-

　　ene,aluminum alloy and so on.

　　合理的密封设计reasonable sealed design

　　隔膜可紧紧锁定在位，可起到积极液封作用的成形压条。

　　diaphragm could be tightly located and itcauses positive liquid sealing effect inpressure-stip forming.

　　重型隔膜板heavy diaphragm plate

　　夹持可靠的隔膜板能消除渗漏和脱落现象，避免产生昂贵的停工停产费用。

　　clamping reliable diaphragm plate caneliminate any leakge and drop and avoidexpensive stop operation time.

　　长效的阀杆设计long-effect value rod desin

　　不锈钢的阀杆具有更长的使用寿命在潮湿空气中仍具有备良好的抗腐蚀功能。

　　the stainless valve rod has a longerworking lift and it has a goodanti-corrosion function even in humid

　　便于定位easy to position

　　螺栓连接的，自定位的空气和流体单位。弹性材料的选择bolt connected,self-positioning air and fluid parts.selection of elastic material

　　各类阀座和阀球选项可确保流体的相溶性和可靠的封密从而具有极高的效率，长效的使用寿命和更佳的吸升高度。

　　various selections of valve seats and valve ballscan ensure the fluid compatibility and reliablesealing which can improve efficiency,long

　　独特精密的空气阀unique-patent air valve

　　采用先导式空气阀，消除停机现it adopts pilot-type air valve which can维护便利象，所有气阀零件的更换都不需要eliminate the problem of shut-down andconvenient maintenance打开内腔。there is no need to open internal cavityfor the replacement of allparts and tolubricate air lines.

　　降低内部容积可减少浪费，便于清it can reduce the waste of resourcesby lower精密配合的零件洗；不锈钢螺栓可抗腐蚀，并能提inner capacity and is easy to cleanystainlesspreciselyartlocated parts供合理的定位，便于重新装配。boltcan resist corrosion and providereasonable position which is convenient to

　　耐磨的端轴承可确保阀杆的正确定wear-resisting end step bearing ensures外部结构坚固位，更换简单。the correct position of valve rod and is easycompact external structureto replace.

　　整个结构坚固耐用、防渗漏，换料清洗方便。经特殊工艺处理的浸渍部件和空气腔，可承受恶劣工作环境。

　　the structure is anti-corrosion,anti-leakageand easy to be cleaned and color-changed.dipped parts and air cavity after the special process treatment can endure riskin the bad operation environment.

　　给予保护的排放口protected drain outlet

　　所有排放口采用一个公共端可防止室内的汽化液体侵蚀空气马达的密封件，便于贮槽加载或者卸载操作的空转。

　　all the drain outlet uses one common port that can prevent internal vaporform corroded by sealed element of air motor and it is good to idle functionduring the operation of loading or unloading storage tank.

　　性能参数performance paramete

　　口径：10-100，进口连接：dn10-dn40丝扣、dn50-dn100法兰

　　流量：0-30(m2h)

　　扬程：0-50(m)

　　出口压力：6(kgf/cm2)

　　吸程:5-7(m)

　　允许颗粒直接：1-10(mm)

　　供气压力：7(kgf/cm2)

　　空气消耗量：0.3-0.6-0.9-1.5(m3/min)

　　膜片外径：50(m3/min)

　　气动隔膜泵零部件材质特性及选配material characteristics and selection of components

　　铝合金(aluminum)：适用于气动马达和流体腔，极强的抗冲击性、耐磨蚀性和耐热性，中等抗化学腐蚀性，除不能用于hhcs流体外，通用性好。suitable for pneumatic motor and fluid cavity,strong impact resistance,wear resistance and heatresistance,medium resistance to chemical corrosion,high universality in addition to the hhcs fluid.

　　聚偏(pvdf)：适用于流体腔和阀座，较强抗化学系抗挤压性、抗磨蚀性，适用于高纯度酸类。suitable for fluid body cavity and valve seat,strong resistance to chemical resistance,corrosionresistance,suitable for high purity acids.

　　聚(pp)：适用于气动马达、流体腔和阀座中等抗磨蚀性、良好抗化学性通用性好，特别适合于普通的酸碱。suitable for pneumatic motor,fluid chamber and valve seat,moderate corrosion resistance,goodchemlcal reslstance,good versatllty,especlally sultable for ordinary acid and alkall.

　　氟橡胶(vition)：适用于隔膜、球阀和阀座，极强耐酸性，耐无铅燃料。applicable to the diaphragm,ballvalve and valve seat,strong acid resistance,resistance to unleadedfuel.

　　不锈钢(stainless steel)：适用于流体腔、阀座和球阀，极好的抗腐蚀性、抗磨蚀性，适用于水性涂料、粘性流体。applicable to the diaphragm,ball valve and ball seat,excellent corrosion resistance,suitable forwater-based coating,viscous fluid.

　　铸铁(ci)：适用于流体腔，良好的抗磨蚀性，非常适合压滤泥浆输出。applicable to flow cavity,good corrosio
