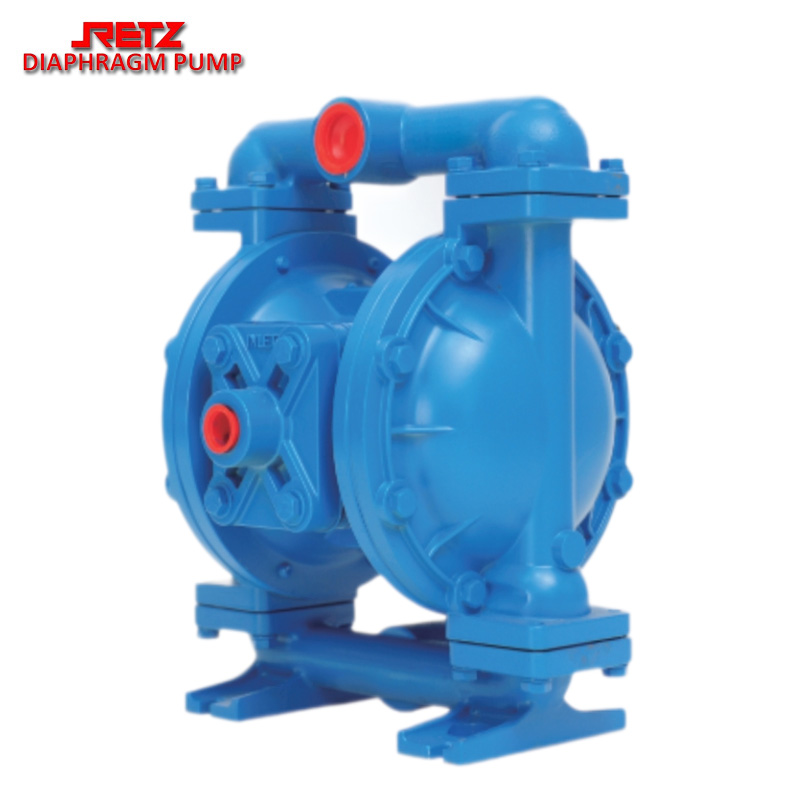

进口无泄漏气动双隔膜泵 美国RETZ瑞茨

　　retz瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　概述product deion

　　retz气动双隔膜泵用于一般流体输送，以压缩空气为动力源。双隔膜泵可靠地输送各种流体，从清洁的轻粘度流体到中粘度流体。它们可以在不损坏的情况下泵送大颗粒，并在干涸时运转

　　主要用途usathe field

　　采矿—地上和地下场地和采石场的排水、泥浆和污泥的转移、车辆或重型建筑设备的燃料转移

　　涂料—转移、分配和定量涂料或油墨，喷枪进料泵

　　陶瓷—陶瓷卡瓦、日用罐转移、填充模具

　　化学品加工—装卸罐车、便携式公用泵、配料或加药化学品

　　电镀和阳极氧化—补充电镀或金属精加工槽中的化学品，搅拌清洁溶液，过滤

　　纸浆和纸张—印刷油墨、胶水、散装粘合剂转移

　　油气—压滤机、散装燃料输送、沉淀池输送

　　水和废水处理—输送悬浮固体介质、压滤机、公用泵

　　工作原理working principle

　　在泵的两个对称工作腔中a、b中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。

　　在图示中压缩空气由e进入配气阀，使膜片向右运动，则a室的吸力使介质由c入口流入，推动球阀2进入a室，球阀④则因吸入而闭锁；b室中的介质则被挤压，推开球阀③由出d流出，同时使球阀①闭锁，防流，就这样循环往复使介质不断从c入口处吸入，d出口处排出。

　　性能特点function

　　1.气阀无死点：气阀阀芯上设计有辅助孔道，根本上避免了气阀死点现象的产生。

　　2.无需加油：气阀阀芯和阀套之间的压缩空气层使得彼此处于隔离状态，减小摩擦力，无需油润滑。

　　3.气耗量小，压缩空气泄露量低：根据泵大小的不同，采用节流环和u-cup设计，减小气耗量。

　　4.采用特殊的排气结构，减少结冰概率。

　　the special structure is adopted to reduce the icingprobability of pump.

　　5.检修方便，维修成本低：气阀和导向阀为外置集成式设计减少维修时间及成本

　　6.性价比更高：具有科学精密的设计，易损件的使用寿命更长从而保证了产品更低的生命周期总成本。

　　性能参数performance paramete

　　口径：10-100，进口连接：dn10-dn40丝扣、dn50-dn100法兰

　　流量：0-30(m2h)

　　扬程：0-50(m)

　　出口压力：6(kgf/cm2)

　　吸程:5-7(m)

　　允许颗粒直接：1-10(mm)

　　供气压力：7(kgf/cm2)

　　空气消耗量：0.3-0.6-0.9-1.5(m3/min)

　　膜片外径：50(m3/min)
