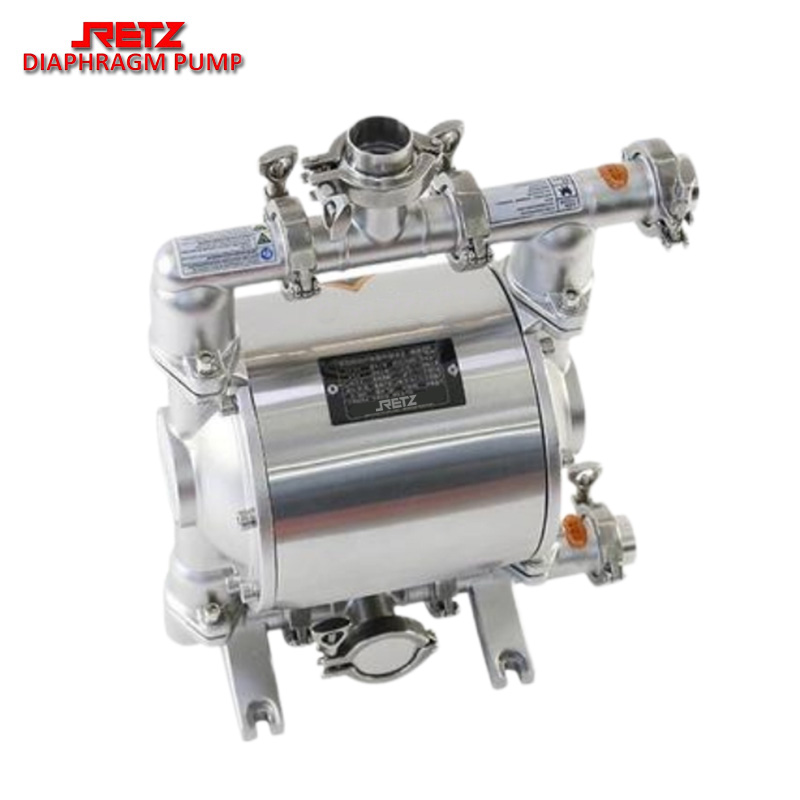

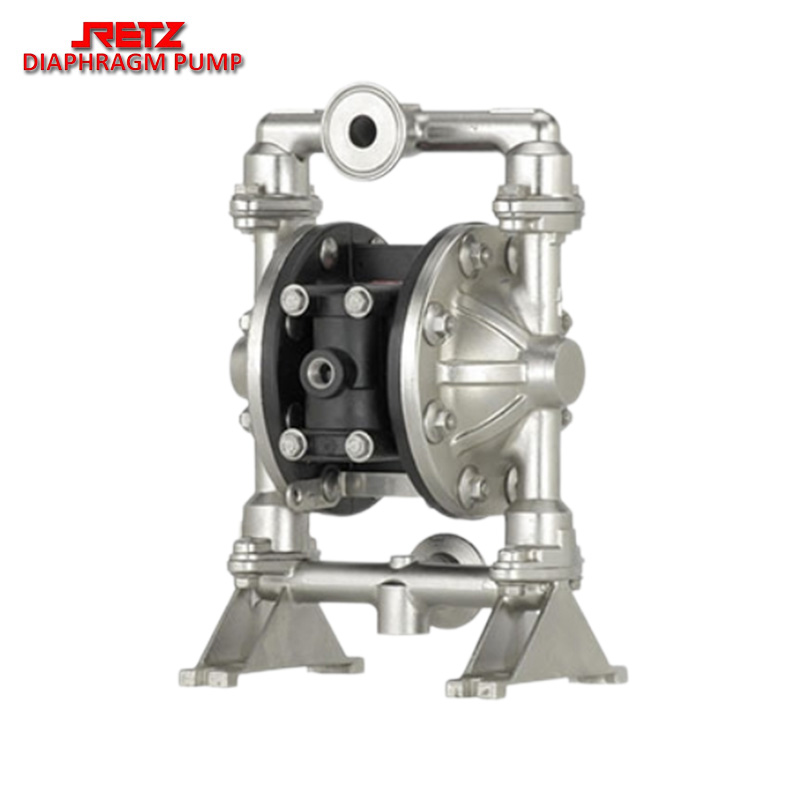

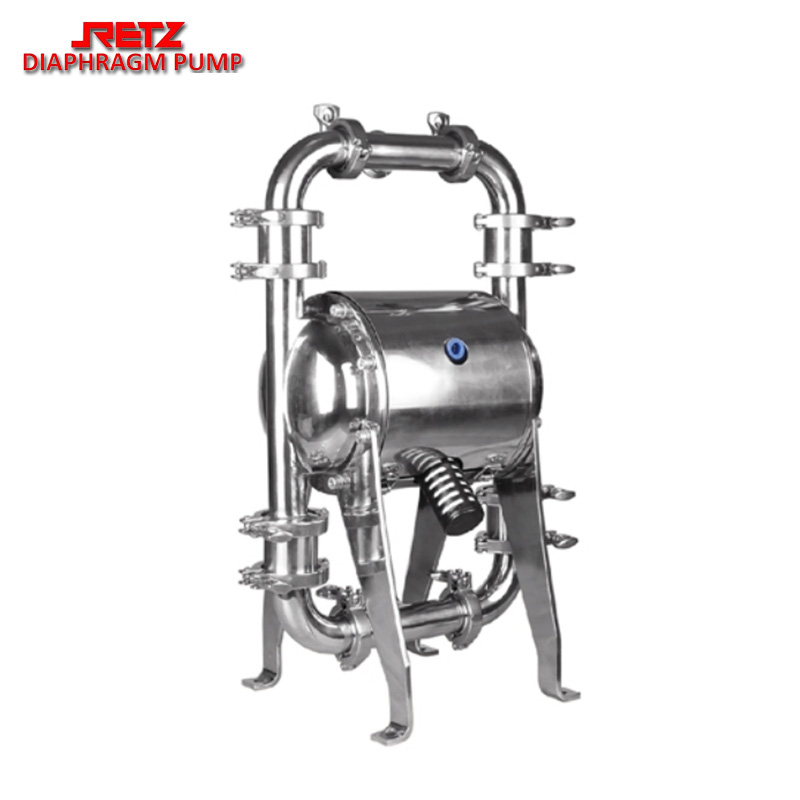

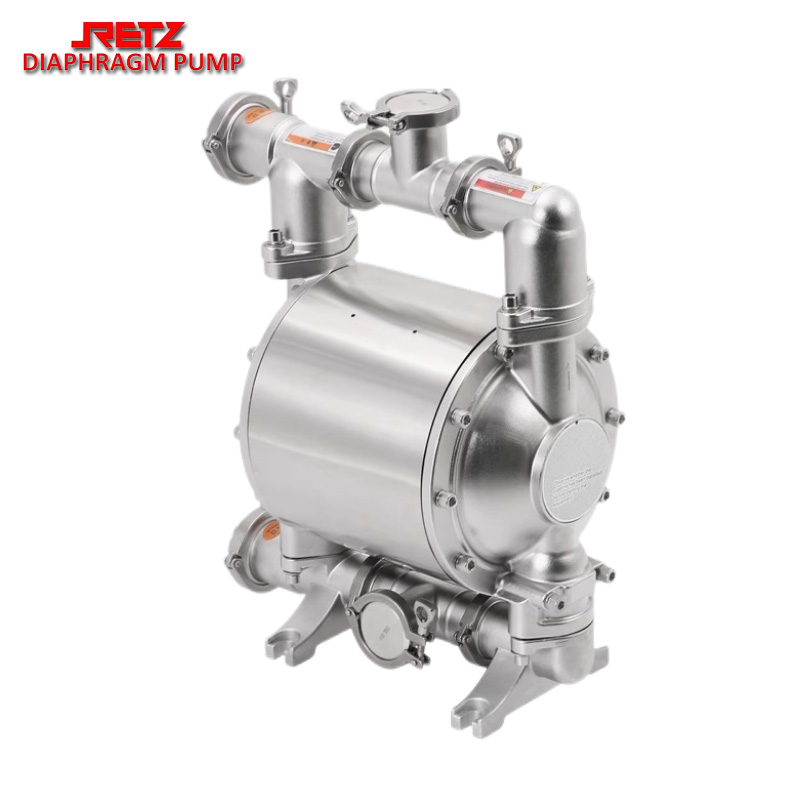

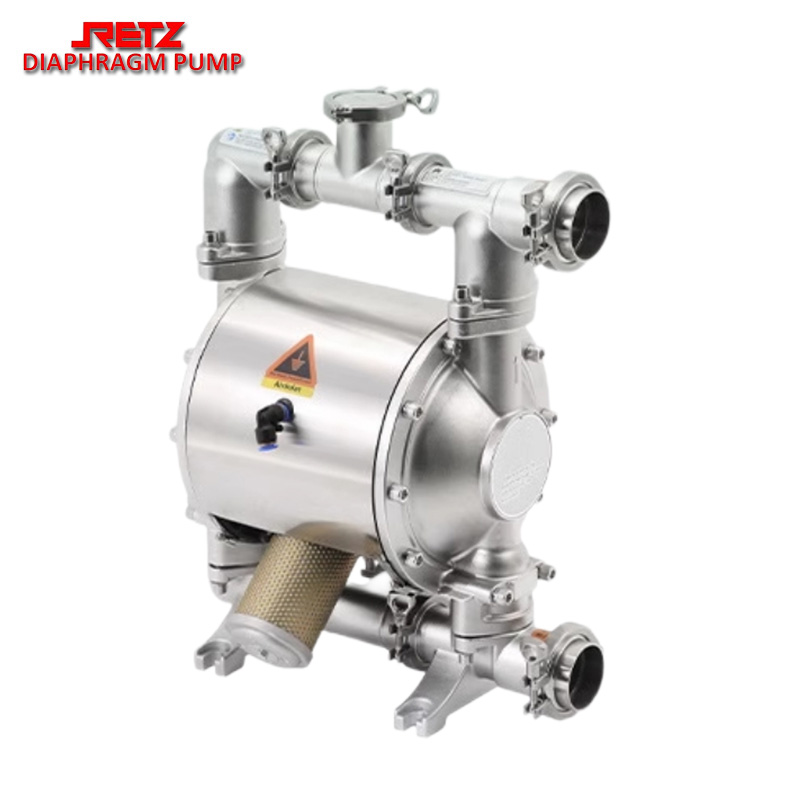

进口卫生级气动隔膜泵 食品 制药行业专用泵

　　retz瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　概述product deion

　　retz卫生级气动隔膜泵与其他隔膜泵最明显的不同在于配气阀结构。气阀结构取消了传统的“o”形环和柱形阀结构的配气阀。采用三相先导式，消除了阀死点和泵停机现象。提供了正确可靠的换向信号来避免停机和更快换向使泵具有更大的流量，提供了输送性能使脉冲更小，流动更稳。设计简单、安全可靠，卫生级气动隔膜泵采用快接接口，无螺纹连接，更好地满足于食品行业需要，气路部分铝合金配件的表面均有食品级环氧树脂喷涂，适用于卫生领域，所有空气阀部件可在不拆开流动部分的情况下进行更换。

　　工作原理working principle

　　在泵的两个对称工作腔中a、b中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。

　　压缩空气由e进入配气阀，使膜片向右运动，则a室的吸力使介质由c入口流入，推动球阀2进入a室，球阀④则因吸入而闭锁；b室中的介质则被挤压，推开球阀③由出d流出，同时使球阀①闭锁，防流，就这样循环往复使介质不断从c入口处吸入，d出口处排出。

　　性能特点function

　　·气阀无死点：气阀阀芯上设计有辅助孔道，根本上避免了气阀死点现象的产生。

　　·卫生级气动隔膜泵过流部件采用不锈钢304、316l达到食品级要求。

　　·采用精密铸造，表面光滑整洁，并具有更高的强度。

　　·阀球经过研磨加工，圆整度高，密封性能好。

　　·四螺栓连接设计，密封性能好，实际干吸可达0-4米。

　　·一体式设计的膜片护块，具有优异的耐压，耐高温性能。

　　·膜片连杆采用耐磨不锈钢，具有更好的耐腐蚀性，更长的寿命。

　　性能参数performance paramete

　　规格：10-100，进口连接：dn10-dn40丝扣、dn50-dn100法兰

　　流量：0-30(m2h)

　　扬程：0-50(m)

　　出口压力：6(kgf/cm2)

　　吸程:5-7(m)

　　允许颗粒直接：1-10(mm)

　　供气压力：7(kgf/cm2)

　　空气消耗量：0.3-0.6-0.9-1.5(m3/min)

　　膜片外径：50(m3/min)

　　卫生级级隔膜泵能够实现安全可靠的大容量和处理不同粘度的流体输送。适合的应用包括：

　　·饮料工业：发酵、槽渣、热果浆、蛇麻子液、糖浆、浓缩物、气液混合、酒、果汁、果酱、玉米浆等。

　　·制药工业：各类药液、血液制品、生物制品、糖衣、各类软膏、、口服液等。

　　·乳制品工业：牛奶、乳酪、凝乳、黄油、水果酸奶、冰淇淋、各种油脂、各种稳定剂等。

　　·食品工业：酵母、生面团、水果馅、糖衣、各类果酱、蛋黄酱、土豆泥等。

　　·肉制品工业：香肠馅、脂肪、肉汤、凝胶、各类肉糜、宠物食品类等。

　　·罐装食品行业：土豆沙拉、汤、炖肉、番茄、开胃小菜、布丁、调味品、果酱和果冻类等。

　　·化妆品工业：各类香水、面霜、沐浴露、啫喱、洗发香波、乳液、牙膏类等。

　　·调味品工业：咸味剂、酸味剂、甜味剂、鲜味剂和辛香剂、酱油、醋、花椒浆、芥末等。

　　·日化工业：洗涤剂、雪花膏、洗发水、乳胶、洗手膏、表面活性剂、发胶、肥皂。

　　·酒类工业：白酒、红酒、洋酒、保健酒、黄酒、啤酒、葡萄酒、米酒、药酒、啤酒花
