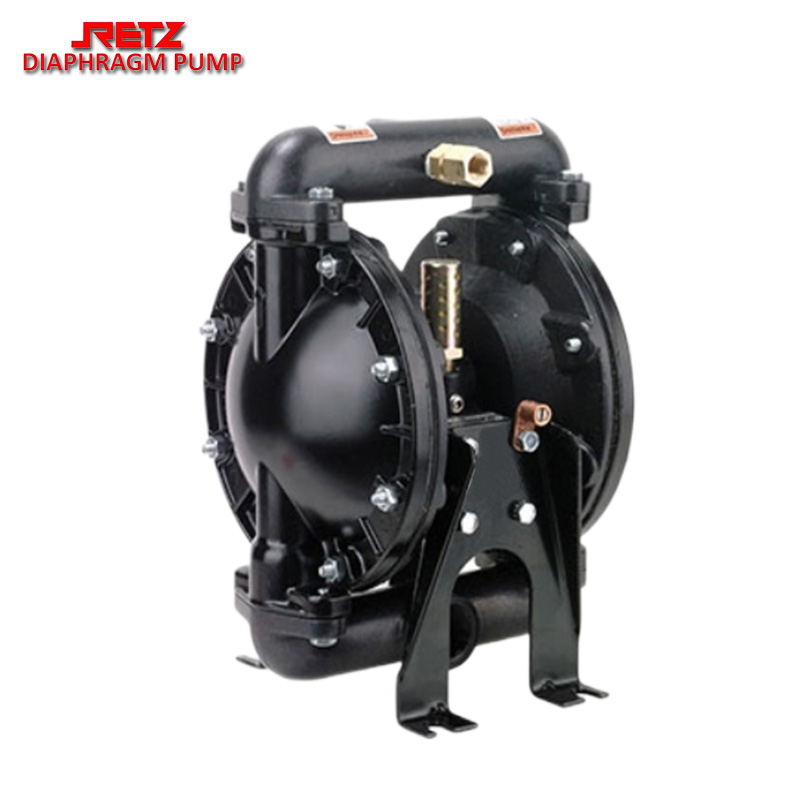

进口燃气泵气动隔膜泵 燃油输送泵

　　retz瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　概述product deion

　　retz燃气泵气动隔膜泵专为大容量传输、批量卸载或加油应用而设计。与燃气、、、航空燃料、柴油、燃油和煤油兼容

　　外壳材质有铝合金和不锈钢两种可选

　　主要气路密封件全部采用氟橡胶材质或导电材质

　　配备金属消音器和接地线

　　普遍适用于一般有防爆需求的场合。尤其适用于以天然气作为驱动的场合

　　工作原理working principle

　　燃气泵气动隔膜泵利用安装在共用轴上的双柔性隔膜，该轴在冲程中反复来回移动，将流体泵入和泵出泵的流体腔。这种运动会产生真空，通过进气口吸入流体。

　　随后通过压缩空气将隔膜反向推回原位时，流体就会通过出气口排出产品腔。当工作时，这一循环会重复进行，从而产生该设备所特有的泵送动作。

　　1.左侧隔膜被压向流体腔，从而使液体通过排放口顶部打开的阀门流出。与此同时，液体通过右侧隔膜被吸入右侧腔体。

　　2.在冲程结束时，位置颠倒，以相反的方向重复循环。

　　性能特点function

　　移动性-结构紧凑、坚固耐用，便于移动

　　效率-电机设计提供空气效率

　　多功能性-可采用铝或不锈钢材料，以承受恶劣的化学应用环境

　　无害环境-螺栓结构，可实现无泄漏流体处理

　　可维护性-易于接触球形止回阀和流体盖，便于维护和修理

　　性能参数performance paramete

　　口径：10-100，进口连接：dn10-dn40丝扣、dn50-dn100法兰

　　流量：0-30(m2h)

　　扬程：0-50(m)

　　出口压力：6(kgf/cm2)

　　吸程:5-7(m)

　　允许颗粒直接：1-10(mm)

　　供气压力：7(kgf/cm2)

　　空气消耗量：0.3-0.6-0.9-1.5(m3/min)

　　膜片外径：50(m3/min)

　　气动隔膜泵零部件材质特性及选配material characteristics and selection of components

　　铝合金(aluminum)：适用于气动马达和流体腔，极强的抗冲击性、耐磨蚀性和耐热性，中等抗化学腐蚀性，除不能用于hhcs流体外，通用性好。

　　聚偏(pvdf)：适用于流体腔和阀座，较强抗化学系抗挤压性、抗磨蚀性，适用于高纯度酸类。

　　聚(pp)：适用于气动马达、流体腔和阀座中等抗磨蚀性、良好抗化学性通用性好，特别适合于普通的酸碱。

　　氟橡胶(vition)：适用于隔膜、球阀和阀座，极强耐酸性，耐无铅燃料。

　　不锈钢(stainless steel)：适用于流体腔、阀座和球阀，极好的抗腐蚀性、抗磨蚀性，适用于水性涂料、粘性流体。

　　铸铁(ci)：适用于流体腔，良好的抗磨蚀性，非常适合压滤泥浆输出。
