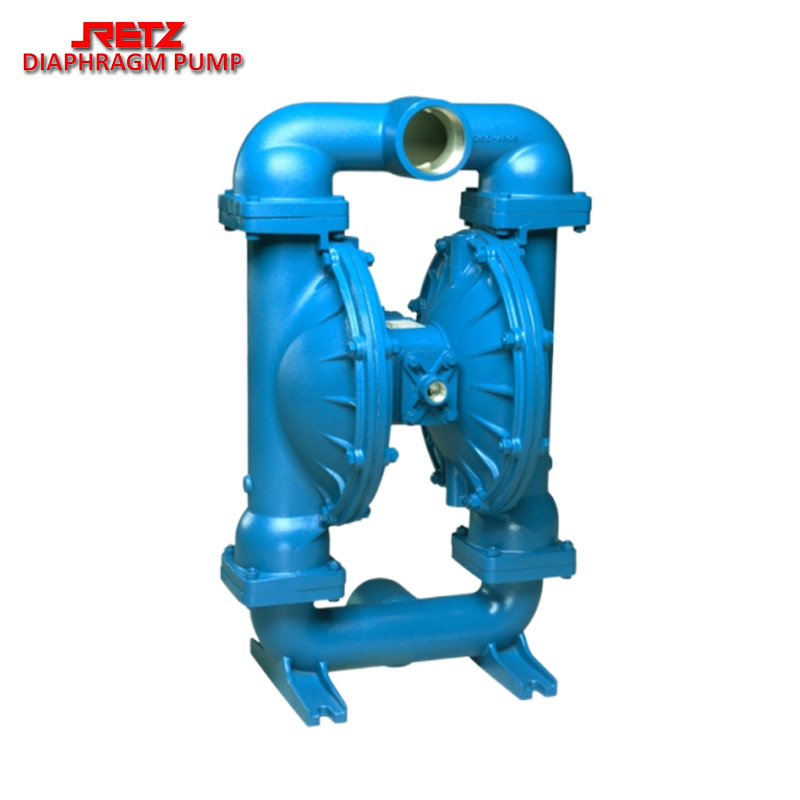

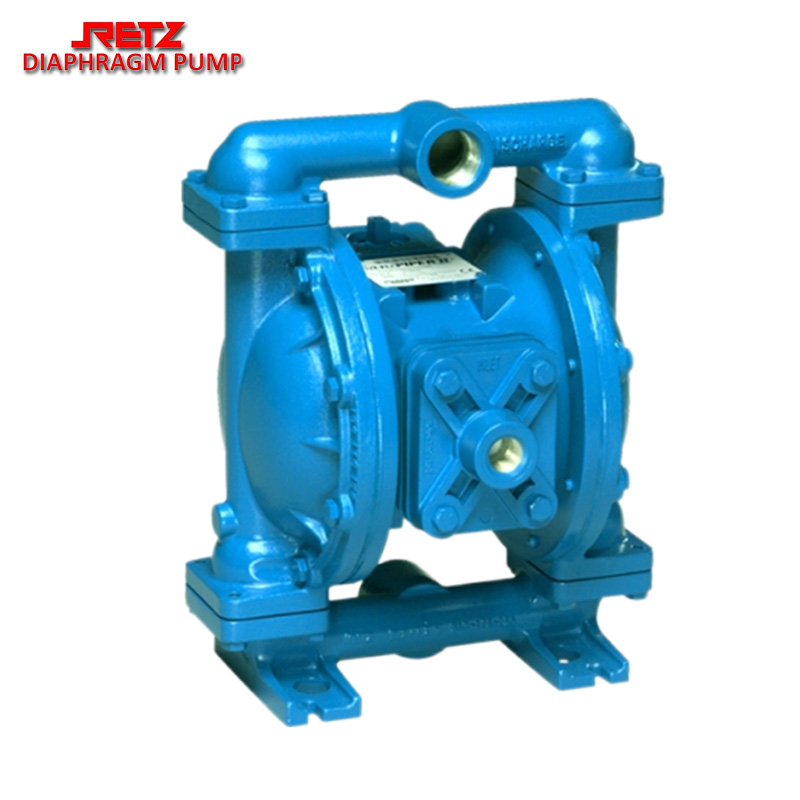

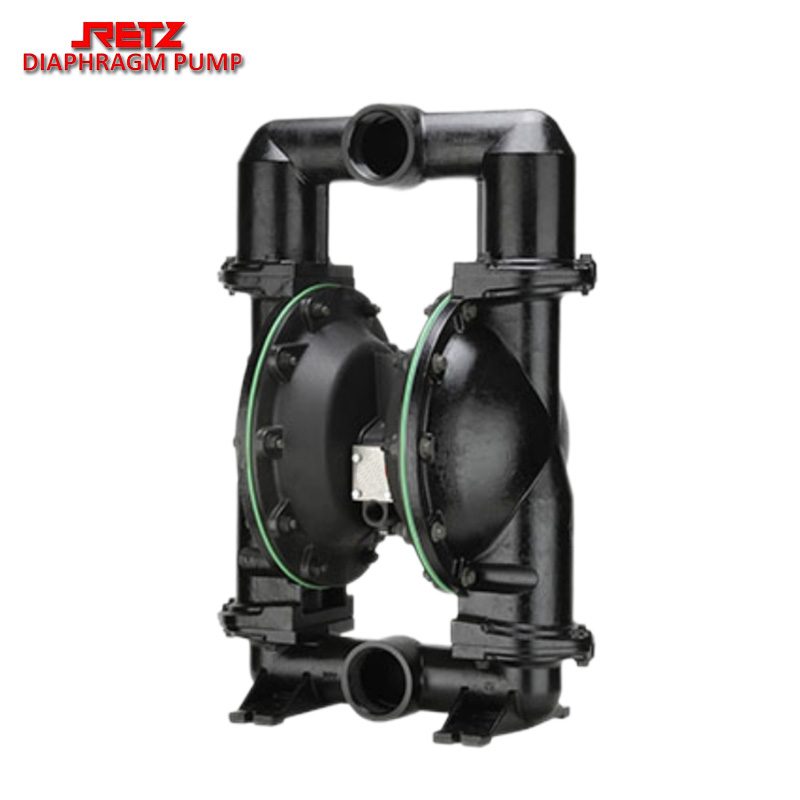

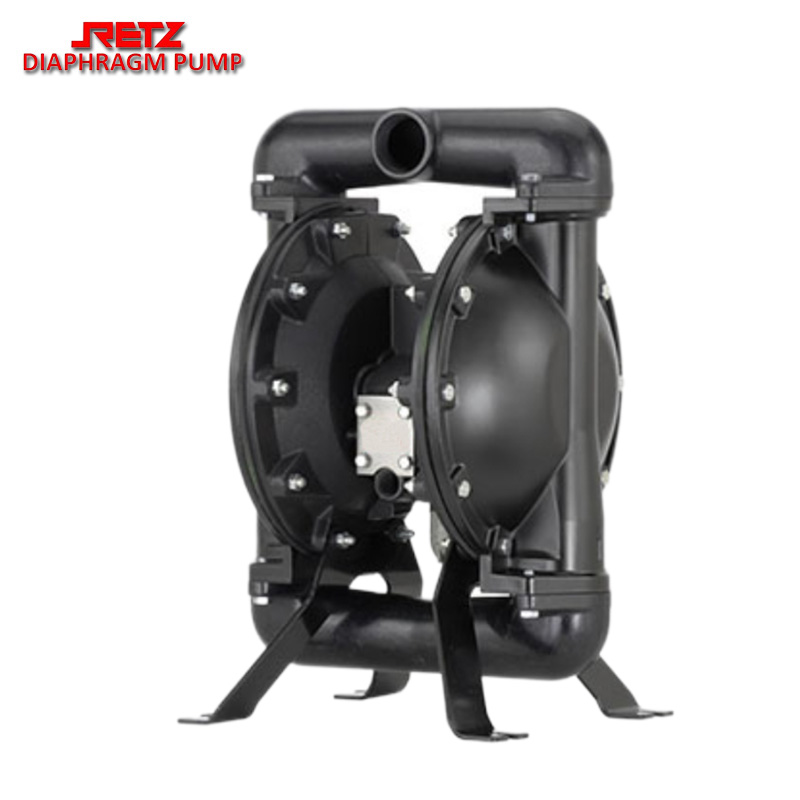

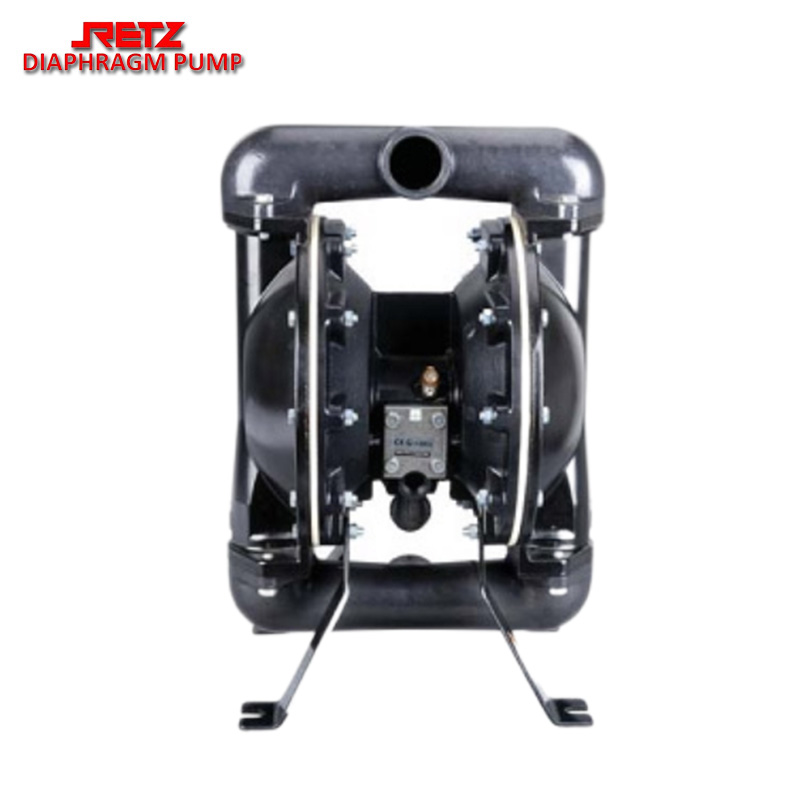

进口铝合金矿用气动隔膜泵 煤矿行业带颗粒泵

　　retz瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　概述product deion

　　retz矿用气动双隔膜泵是一种容积泵，它利用柔性膜和止回阀的作用有效地移动流体。它通常用于泵送流体和泥浆。双隔膜泵的设计使其成为处理含有固体颗粒或粘性物质的流体的理想选择

　　矿用气动隔膜泵设计用于一般流体输送，以压缩空气为动力源。我们的双隔膜泵可可靠地输送各种流体，从清洁的轻粘度流体到中粘度流体。它们可以在不损坏的情况下泵送大颗粒，并在干涸时运转

　　铝合金外壳，隔膜：橡胶、氟橡胶

　　1.5寸及以上的泵，设计安装有把手，方便搬运。可根据需要选配防护罩，适应煤矿环境需要。客户可以根据自己的需要选配

　　可选尺寸1/2"、1"、1-1/2"、2"、3"

　　工作原理working principle

　　在泵的两个对称工作腔中a、b中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。

　　压缩空气由e进入配气阀，使膜片向右运动，则a室的吸力使介质由c入口流入，推动球阀2进入a室，球阀④则因吸入而闭锁；b室中的介质则被挤压，推开球阀③由出d流出，同时使球阀①闭锁，防流，就这样循环往复使介质不断从c入口处吸入，d出口处排出。

　　性能特点function

　　1.气阀无死点：气阀阀芯上设计有辅助孔道，根本上避免了气阀死点现象的产生。

　　2.无需加油：气阀阀芯和阀套之间的压缩空气层使得彼此处于隔离状态，减小摩擦力，无需油润滑。

　　3.气耗量小，压缩空气泄露量低：根据泵大小的不同，采用节流环和u-cup设计，减小气耗量。

　　4.采用特殊的排气结构，减少结冰概率。

　　the special structure is adopted to reduce the icingprobability of pump.

　　5.检修方便，维修成本低：气阀和导向阀为外置集成式设计减少维修时间及成本

　　6.性价比更高：具有科学精密的设计，易损件的使用寿命更长从而保证了产品更低的生命周期总成本。

　　性能参数performance paramete

　　规格：10-100，进口连接：dn10-dn40丝扣、dn50-dn100法兰

　　流量：0-30(m2h)

　　扬程：0-50(m)

　　出口压力：6(kgf/cm2)

　　吸程:5-7(m)

　　允许颗粒直接：1-10(mm)

　　供气压力：7(kgf/cm2)

　　空气消耗量：0.3-0.6-0.9-1.5(m3/min)

　　膜片外径：50(m3/min)

　　气动隔膜泵零部件材质特性及选配material characteristics and selection of components

　　铝合金(aluminum)：适用于气动马达和流体腔，极强的抗冲击性、耐磨蚀性和耐热性，中等抗化学腐蚀性，除不能用于hhcs流体外，通用性好。

　　聚偏(pvdf)：适用于流体腔和阀座，较强抗化学系抗挤压性、抗磨蚀性，适用于高纯度酸类。

　　聚(pp)：适用于气动马达、流体腔和阀座中等抗磨蚀性、良好抗化学性通用性好，特别适合于普通的酸碱。

　　氟橡胶(vition)：适用于隔膜、球阀和阀座，极强耐酸性，耐无铅燃料。

　　不锈钢(stainless steel)：适用于流体腔、阀座和球阀，极好的抗腐蚀性、抗磨蚀性，适用于水性涂料、粘性流体。

　　铸铁(ci)：适用于流体腔，良好的抗磨蚀性，非常适合压滤泥浆输出。
