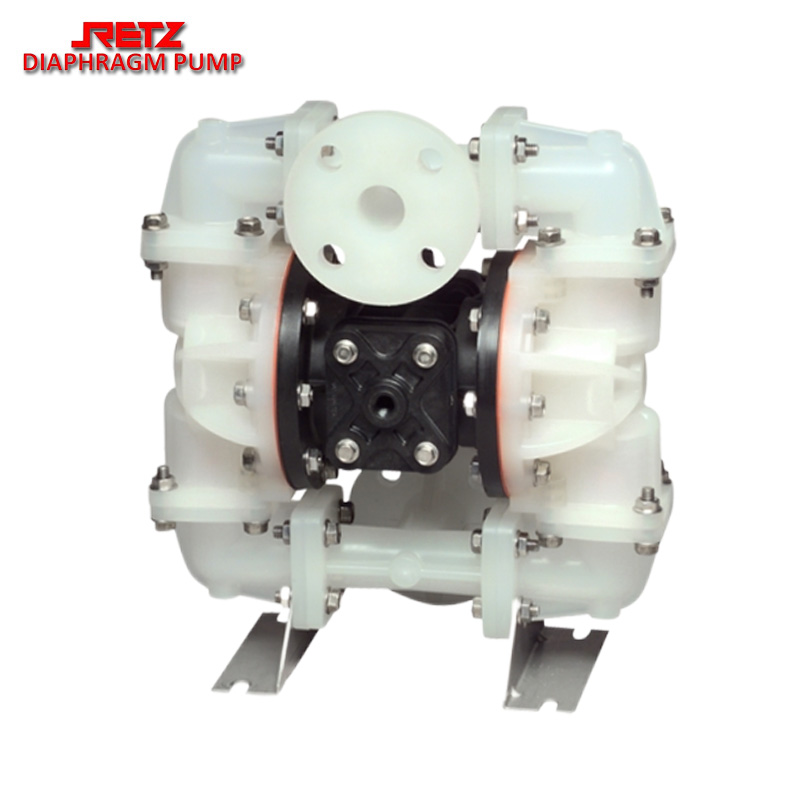

进口锂电池行业专用泵 耐酸碱气动隔膜泵

　　retz瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　概述product deion

　　retz锂电池行业专用泵对于各种腐蚀性液体、带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、临时倒罐等液体均能予以抽光吸尽；尤其可以解决叶片式泵的跑、冒、滴、漏及不允许空转等问题，是目前国内新颖的一种采用压缩空气为动力源，通过气阀往复运动分配空气，带动隔膜挤压输送介质的容积式泵，该水泵集杂质泵、自吸泵、泥浆泵、屏蔽泵、潜水泵等输送机械的优点于一体

　　外壳：聚（pp）、聚偏二（pvdf）、特氟隆（ptfe）

　　隔膜：橡胶（sp）、特氟龙（ptfe）、聚偏二（pvdf）

　　工作原理working principle

　　锂电池行业专用泵利用安装在共用轴上的双柔性隔膜，该轴在冲程中反复来回移动，将流体泵入和泵出泵的流体腔。这种运动会产生真空，通过进气口吸入流体。

　　随后通过压缩空气将隔膜反向推回原位时，流体就会通过出气口排出产品腔。当工作时，这一循环会重复进行，从而产生该设备所特有的泵送动作。

　　1.左侧隔膜被压向流体腔，从而使液体通过排放口顶部打开的阀门流出。与此同时，液体通过右侧隔膜被吸入右侧腔体。

　　2.在冲程结束时，位置颠倒，以相反的方向重复循环。

　　性能特点function

　　维护便利

　　降低內部容积可减少浪费，便于清洗。不锈钢螺栓可抗脔蚀，并能提供合理的定位，便于重新装配。

　　精密配合的零件

　　耐磨的端轴承可确保阀杆的正确定位，更换简单。

　　给予保护的排放口

　　所有排放口采用一个公共端可防止室内的汽化液体浸蚀空气马达的密封件。便于贮槽加载或者卸载操作的空转功能。

　　结实的外部结构

　　抗腐蚀的结构能防止渗漏，确保清洁流体的更换。铝制中心部件具有环氧涂层。耐腐蚀的中心件使用316不锈钢材料。

　　流体的相容性

　　可提供外壳材料包括铝，不锈钢、球墨铸铁，聚，导电或者四氟聚合物。

　　合理的密封件设计

　　隔膜可紧紧锁定，可起到积极液封作用。

　　重型隔膜板

　　夹持可靠的隔膜板能消除一切渗漏和脱落现象，避免因故障发生的停工现象。

　　长效的阀杆设计

　　不锈钢的阀杆具有更长的使用寿命在潮湿空气中仍具备良好的抗腐蚀性能。

　　弹性材料的选择

　　各类阀座和阀球选项可确保流体的相容性和可靠的密封，从而，具有长效的使用寿命和更佳的吸程高度

　　性能参数performance paramete

　　口径：10-100，进口连接：dn10-dn40丝扣、dn50-dn100法兰

　　流量：0-30(m2h)

　　扬程：0-50(m)

　　出口压力：6(kgf/cm2)

　　吸程:5-7(m)

　　允许颗粒直接：1-10(mm)

　　供气压力：7(kgf/cm2)

　　空气消耗量：0.3-0.6-0.9-1.5(m3/min)

　　膜片外径：50(m3/min)

　　气动隔膜泵零部件材质特性及选配material characteristics and selection of components

　　铝合金(aluminum)：适用于气动马达和流体腔，极强的抗冲击性、耐磨蚀性和耐热性，中等抗化学腐蚀性，除不能用于hhcs流体外，通用性好。

　　聚偏(pvdf)：适用于流体腔和阀座，较强抗化学系抗挤压性、抗磨蚀性，适用于高纯度酸类。

　　聚(pp)：适用于气动马达、流体腔和阀座中等抗磨蚀性、良好抗化学性通用性好，特别适合于普通的酸碱。

　　氟橡胶(vition)：适用于隔膜、球阀和阀座，极强耐酸性，耐无铅燃料。

　　不锈钢(stainless steel)：适用于流体腔、阀座和球阀，极好的抗腐蚀性、抗磨蚀性，适用于水性涂料、粘性流体。

　　铸铁(ci)：适用于流体腔，良好的抗磨蚀性，非常适合压滤泥浆输出
