| 品牌 |
Smaract |
型号 |
FPSMA-SLLV42 |
| 用途类型 |
激光位移传感器 |
工作原理 |
光栅式/光栅尺 |
| 输出信号 |
膺数字型 |
材质 |
金属膜 |
| 位移特征 |
直线位移 |
测量范围 |
中位移 |
| 加工定制 |
是 |
标称阻值 |
1Ω |
| 重复精度 |
1% |
允许误差 |
1% |
| 线性精度 |
1% |
灵敏度 |
1 |
| 线性度 |
1 |
迟滞 |
1 |
| 重复性 |
1 |
漂移 |
1 |
| 厂家 |
www.felles.cn/namitai.html |
产地 |
德国进口 |

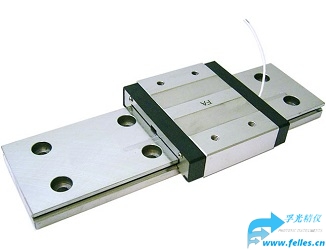

纳米线性位移平台SLLV42是长行程范围的线性纳米位移平台,基于循环球滑块设计，小滑块结合不同长度的导轨，使其可以进行远程纳米位移定位或在有限空间内大行程范围的纳米位移定位。可以在同一个轨道上放置多个滑块。
（网页价格不准确，请您联系我们获得准确报价）
纳米线性位移平台SLLV42可由我们的任何控制单元操作，也可用于高真空应用。
纳米线性位移平台SLLV42规格参数
型号SLL12SLLA42SLLV42分辨率<1nm<1nm<1nm负载30N(3kg)30N(3kg)30N(3kg)适合真空度10-11 mbar10-11 mbar10-11 mbar行程范围70~475mm70~1480mm70~1480mm步进11-1500nm1-1500nm1-1500nm扫描范围>1.5um>3um>3um扫描分辨率<1nm<1nm<1nm速度>20mm/s>20mm/s>20mm/s频率18.5KHz18.5KHz18.5KHz阻尼力Fb>3N>5N>5N正向力Fn30N30N30N升力Fl>1N>1.5N>1.5N尺寸33.8 x 27 x 13 mm354 x 60 x 16 mm354.8 x 60 x 16 mm3重量44g148g148g钢轨重59 g / 100 mm286 g / 100 mm286 g / 100 mmpitch俯仰力矩Mp6Nm25Nm25Nmyaw偏航力矩My6Nm25Nm25Nmroll扭转力矩Mr11Nm90Nm90NmClosed-Loop-S
传感器分辨率
1nm1nm1nmClosed-Loop-S
重复精度
± 70 ~450 nm 2± 70 ~450 nm 2± 70 ~450 nm 2
纳米线性位移平台SLLV42可选项目
多运载滑块
沉头孔、螺纹孔（M4）
黑色阳极氧化（-BK）
闭环所需的螺纹孔M4
-HV (10-6 mbar) 3
纳米线性位移平台SLLV42配件
纳米线性位移平台SLLV42具有多种配件方便用户使用,可以配备各种规格的适配板,也可集成压电驱动导轨用于搭建各种复杂纳米定位系统。
纳米线性位移平台SLLV42配件-被动运载滑块-可以安装到各种导轨上,方便移动定位样品
纳米线性位移平台SLLV42配件-终点阻挡器-安装到线性定位台上方便阻挡滑块脱轨
纳米线性位移平台SLLV42配件-宽定位台适配器-能够适配不同宽度的纳米线性定位台
纳米线性位移平台SLLV42应用案例
我们采用两个纳米线性位移平台SLLV42和一套SR-7012纳米旋转定位台组成了3D纳米微操作器,能够负载300克样品,在Y和旋转方向为用户提供纳米定位,可用于真空环境,非常适合用于SEM扫描电子显微等样品定位。
