项目地点：秘鲁东南部安第斯山脉东麓

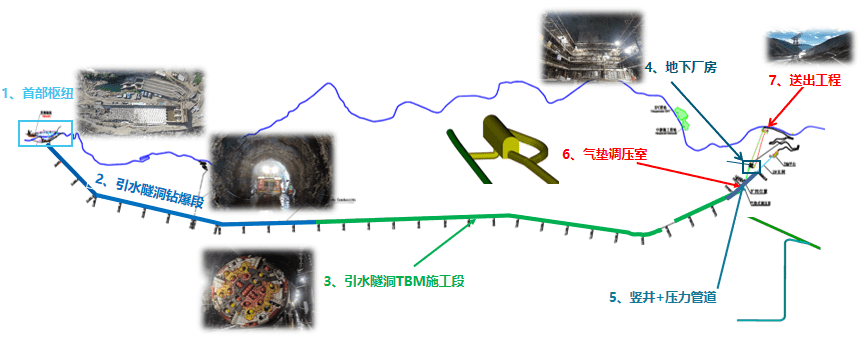

工程布置： 主体工程主要由以下7个施工区域组成，计划2024年12月31日2台机组投产发电。
引水隧洞钻爆段长度为6000米
引水隧洞TBM洞段长度为8773.45米

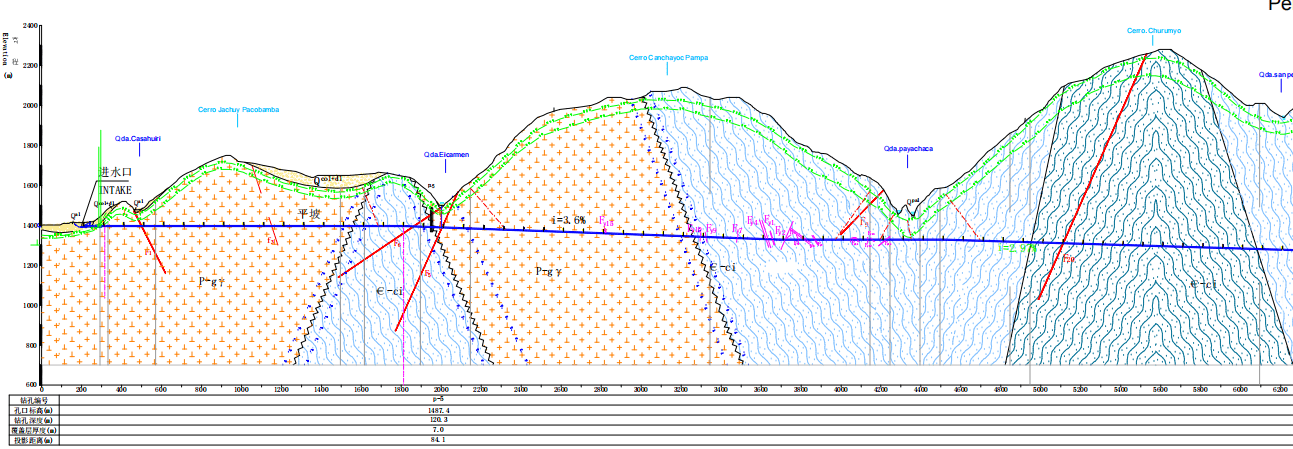

圣加旺III水电站引水隧洞TBM段地质复杂。该隧洞埋深241.0m～842.0m，最深为963m，穿越多条大型沟谷以及多个向斜/背斜地层。洞身地层岩性主要为片岩和板岩，岩体裂隙发育。围岩类别以Ⅱ～Ⅲ为主，局部为Ⅳ、Ⅴ类。IV、V类围岩中可能发育有断层、软弱夹层、裂隙密集带、地下水丰富带等不良地段，对施工安全、洞室稳定性有较大影响。
引水隧洞TBM段位于高山峡谷地貌，区内沟脊相见，沿线穿越的大型冲沟有4个。同时，隧洞埋藏较深，均位于地下水位以下。虽然地层岩性为中~微透水，但地表水可能沿裂隙、断层等结构面向下渗透，从而造成施工中的突涌水，影响施工安全。
施工期实施地质超前预报，可以提前了解掌子面前方围岩的地质条件，特别是了解断层、软弱夹层、裂隙密集带、含水地层、富水带等不良地质情况，确定其地性质、种类、位置和规模，提前做好施工准备和施工计划，防患于未然，保障施工的安全。

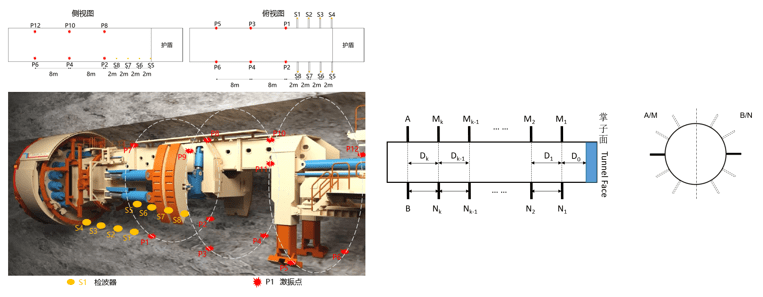

物探——观测系统
三维TST地震波超前预报观测系统 CFC隧道超前探水观测系统
成果：

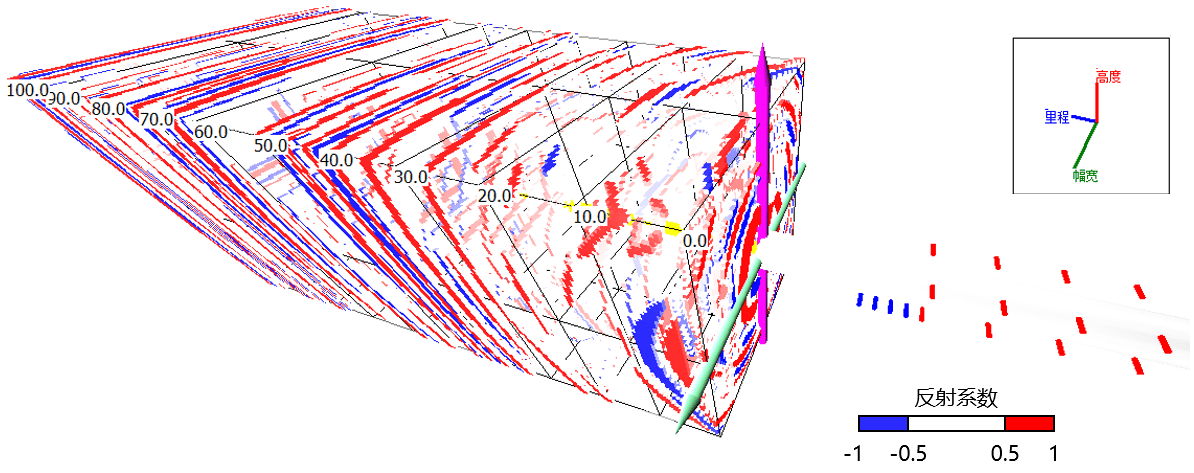

TST法探测构造---断层破碎带
卡机时做的三维地震。可以看出由于1.退刀盘松散体倾斜而下，2.打超前管棚角度太小把断层底板打碎，松散体基本糊向刀盘，但是，范围不大就前面10m，开挖结果与TST结果吻合。
后面40-56、70-100是两个断层，反射强烈，但是没产生太大影响。

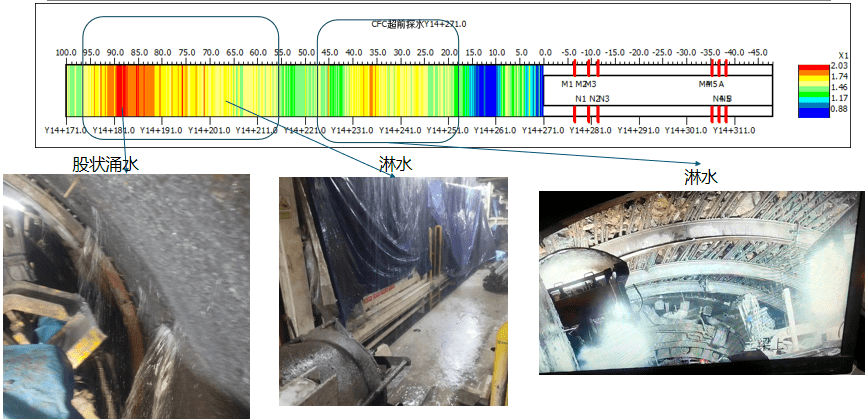

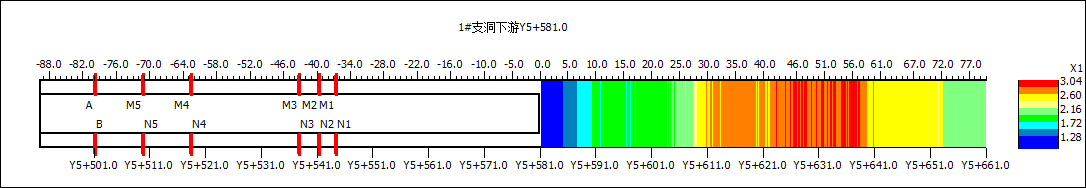

CFC法超前探水——围岩含水性含水量探测
相对介电常数：14.08
围岩含水性含水量在放完炮后，封堵后的情况仍然涌水量巨大，涌水量1200l/min.

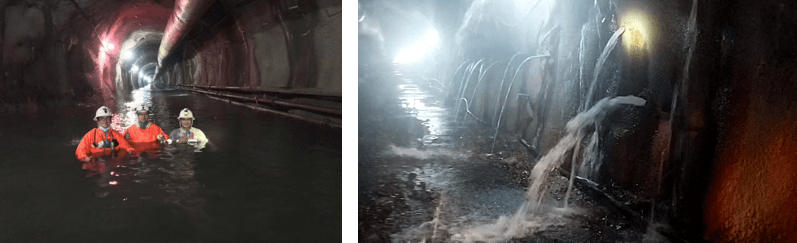

刚放完炮 这已是封堵后的情况，涌水量1200L/min
典型不良地质体——富水带
