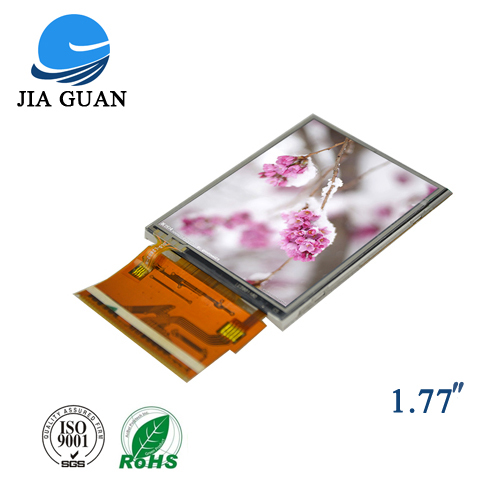

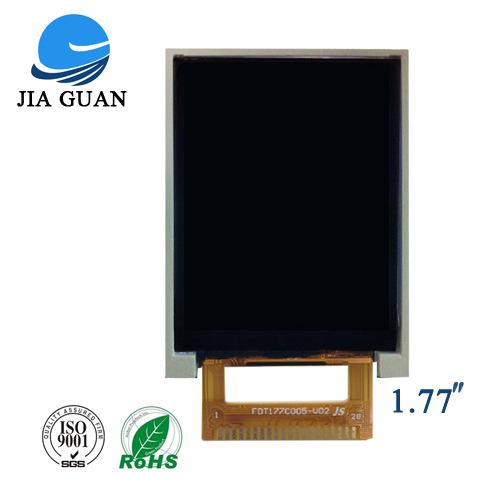

JGT177W12ON02-1.77寸TFT组装屏

　　JGT177W12ON02-1.77寸TFT组装屏

　　关键词：

　　1.77寸TFT组装屏 防静电 温度控制 电气特性 焊接注意事项

　　JGT177W12ON02-1.77寸TFT组装屏详细参数

　　型号：JGT177W12ON02

　　产品类型：TFT竖屏

　　分辨率：128160

　　外形尺寸（L×W×H）：34×42.94×2.21

　　视域窗口尺寸(VA)：31.83×41.42（LCD）

　　有效尺寸（AA）：28.03×35.04

　　显示尺寸：1.77

　　视角：6H

　　LED：2P

　　连接方式PIN数：12

　　接口方式：SPI

　　特殊说明：常规屏(TV)

　　工作温度：-20~70℃

　　存储温度：-30~80℃

　　JGT177W12ON02-1.77寸TFT组装屏在使用时需要注意以下事项：

　　一、安装与操作注意事项

　　防静电环境：在安装TFT液晶显示模块时，必须在防静电环境下进行操作，以防止静电对屏幕造成损害。

　　安装结构：应考虑安装结构，确保不对TFT显示屏模块施加不均匀的力，如扭曲应力。安装时应具有足够的强度，防止外力直接传递到模块。

　　透明保护板：建议在屏幕表面贴一层透明保护板，以保护偏光镜。透明保护板应具有足够的强度以抵抗外力。

　　避免直接接触：不要使用玻璃、镊子或比HB铅笔芯更硬的物品触摸、推动或擦拭外露的偏光镜。同时，避免用化学处理的灰尘衣服、裸露的手或油腻的布料接触偏光镜表面。

　　二、环境与存储条件

　　温度控制：

　　应在规定温度范围内保存和使用TFT屏，避免温度过高导致液晶态消失，屏幕显示呈黑色；同时防止温度过低导致液晶结成冰花，造成永J损伤。

　　亮度取决于温度，在较低温度下亮度会变低，反应时间也会变长。

　　避免温度突然变化导致冷凝，冷凝可能会损坏偏光片或电接触部件。

　　湿度控制：应尽量放置在湿度65%、温度5~30℃的条件下，以防止潮湿造成的玻璃表面导电，导致显示异常。

　　避免阳光直射：长时间阳光直射会导致偏光片和彩色滤光片的恶化，因此应避免将屏幕B露在阳光或荧光灯下。

　　三、电气特性与接口

　　电压输入：支持5V或3.3V电压输入。在接入5V电压时，“VCC_SEL”应断开；在接入3.3V电压时，“VCC_SEL”应短接。

　　接口选择：支持8位数据接口或16位数据接口。在使用16位数据接口时，“MOD”应连接到GND。

　　尖峰噪声：应确保尖峰噪声低于±200mV，以防止电路误操作。

　　四、使用与维护

　　避免残留图像：长时间显示固定图案时，可能会出现残留图像。因此，建议定期更换显示内容。

　　电磁干扰：TFT液晶屏具有高频电路，系统制造商应对电磁干扰进行充分抑制。接地和屏蔽方法对于Z小化干扰可能很重要。

　　备件存储：当TFT显示屏作为备件长期存放时，应将其存放在黑暗的地方，并保持在正常湿度下5℃至35℃的温度范围内。同时，偏光片表面不应与任何其他物体接触。

　　五、其他注意事项

　　避免额外操作：不要在印刷电路板上留出额外的孔、修改其形状或更换TFT模块的零件。同时，不要拆卸TFT显示屏。

　　操作限制：在使用时，请勿超过TFT显示屏的J对Z大额定值。避免摔落、弯曲或扭曲显示屏。

　　焊接限制：J限I/O端子进行焊接操作。

　　储存要求：请存放在防静电容器包装和洁净环境下。

　　综上所述，1.77寸TFT组装屏在使用时需要特别注意安装与操作、环境与存储条件、电气特性与接口以及使用与维护等方面的要求，以确保其正常工作和延长使用寿命。

　　嘉冠JGT177W12ON02-1.77寸TFT组装屏详细规格书或资料请咨询董工。
