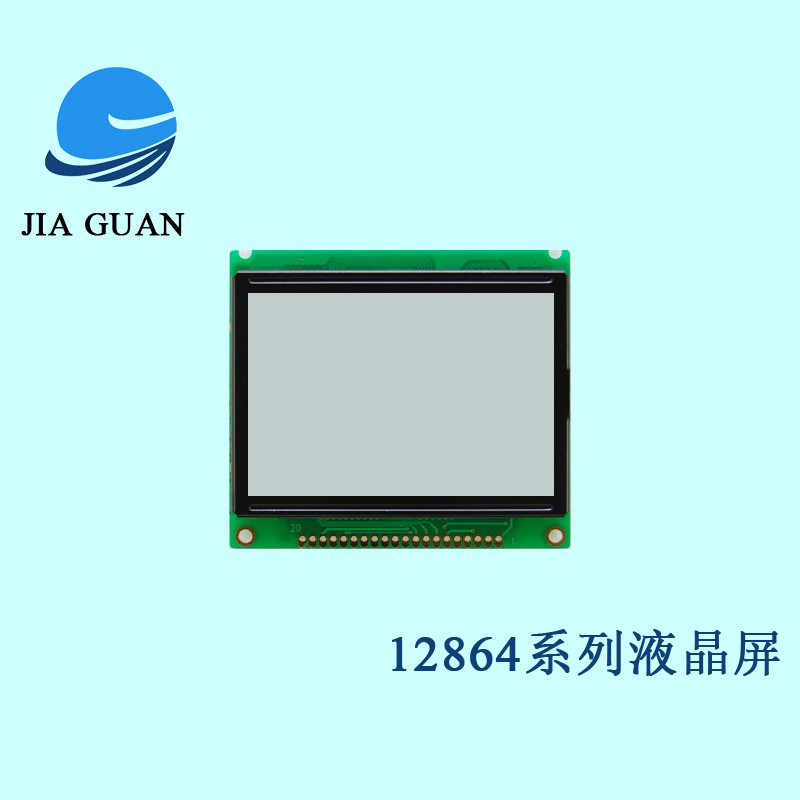

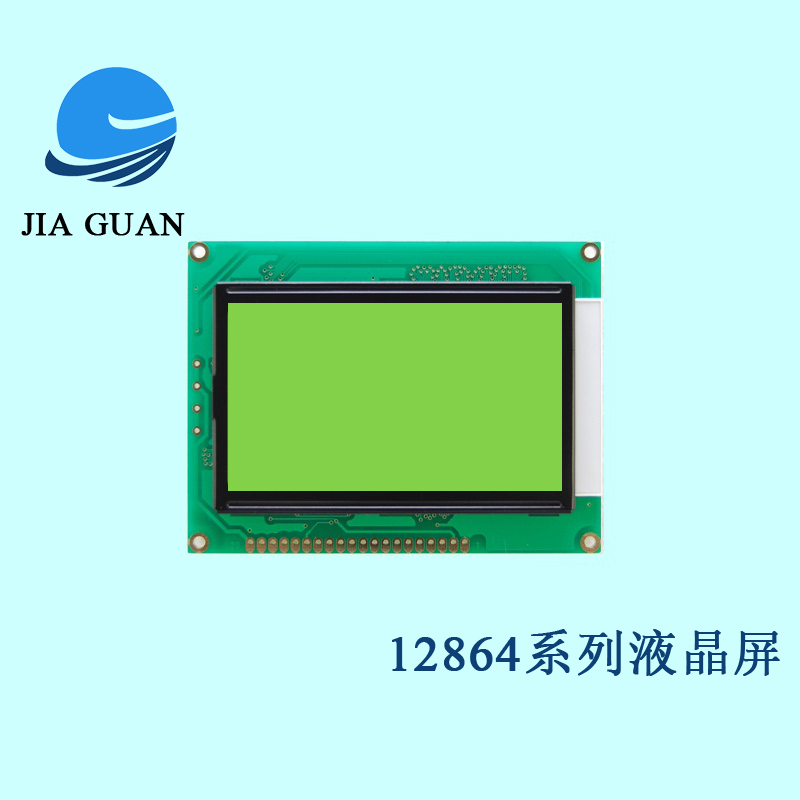

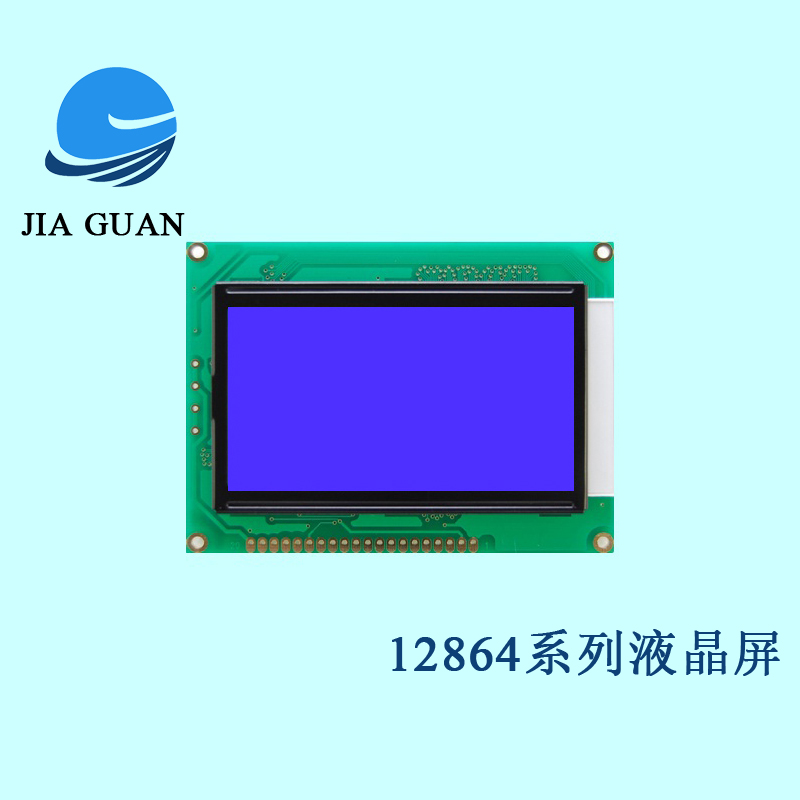

JGS12864W1801F-12864点阵液晶屏

　　JGS12864W1801F-12864点阵液晶屏

　　关键词：12864点阵液晶屏 COG工艺 液晶显示模块 驱动电路 制作工艺

　　JGS12864W1801F-12864点阵液晶屏详细参数

　　型号：JGS12864W1801F

　　产品类型：STN

　　分辨率：12864

　　外形尺寸（L×W×H）：42×28×4.35

　　视域窗口尺寸(VA)：37×19

　　有效尺寸（AA）：33.26×16.62

　　显示尺寸：1.8

　　视角：6H

　　背光类型或亮度：

　　LED：3P

　　连接方式PIN数：12

　　接口方式：SPI

　　特殊说明：点阵屏

　　工作温度：-10~60℃

　　存储温度：-20~70℃

　　JGS12864W1801F-12864点阵液晶屏的制作工艺主要涉及液晶显示模块（LCM）的构造和驱动方式，其中较为关键的工艺之一是芯片与玻璃基板的连接技术，目前市面上12864液晶屏大多采用COG（ChipOnGlass，玻璃上芯片）工艺制作。以下是对12864点阵液晶屏制作工艺的详细分析：

　　一、LCM构造

　　12864点阵液晶显示模块（LCM）由128×64个液晶显示点组成的一个128列×64行的阵列。每个显示点对应一位二进制数，1表示亮，0表示灭。其驱动电路通常由一片行驱动器和两片列驱动器构成，因此12864液晶屏实际上是由左右两块独立的64×64液晶屏拼接而成，每半屏有一个512×8bits显示数据RAM。左右半屏的驱动电路及存储器分别由片选信号CS1和CS2选择。

　　二、COG工艺

　　COG工艺是一种将集成电路（IC）芯片直接安装在玻璃基板上的技术，这种技术减少了组件之间的连接，从而提高了可靠性和降低了成本。与之前的COB（ChipOnBoard，板上芯片）工艺相比，COG工艺具有以下优点：

　　小型化：由于芯片直接安装在玻璃基板上，无需额外的PCB板，因此可以实现更小的体积。

　　高可靠性：减少了组件之间的连接，降低了因连接不良导致的故障率。

　　低成本：简化了生产工艺，降低了制造成本。

　　然而，COG工艺也存在一些挑战，如需要高精度的对准技术来确保芯片与玻璃基板之间的正确连接。

　　三、制作工艺流程

　　12864点阵液晶屏的制作工艺流程通常包括以下几个步骤：

　　玻璃基板制备：准备用于液晶显示的玻璃基板，并进行清洗和处理以确保其表面干净、平整。

　　薄膜晶体管（TFT）制作：在玻璃基板上制作薄膜晶体管阵列，用于控制液晶的开关。

　　液晶灌注：将液晶材料灌注到TFT阵列与彩色滤光片之间的间隙中。

　　芯片安装：采用COG工艺将驱动芯片直接安装在玻璃基板上。

　　封装与测试：对液晶屏进行封装以保护其免受外界环境的影响，并进行功能和性能测试以确保其质量。

　　四、其他考虑因素

　　除了制作工艺外，12864点阵液晶屏的性能还受到其他因素的影响，如液晶材料的类型、驱动电路的设计、背光模块的选用等。这些因素共同决定了液晶屏的显示效果、功耗、寿命等特性。

　　综上所述，12864点阵液晶屏的制作工艺主要涉及LCM的构造、COG连接技术以及一系列制作工艺流程。通过采用X进的制作工艺和优化设计，可以制造出高性能、高可靠性的液晶屏产品。

　　嘉冠JGS12864W1801F-12864点阵液晶屏详细规格书或资料请咨询董工。
