| 型号 |
JGS12864W2717 |
|

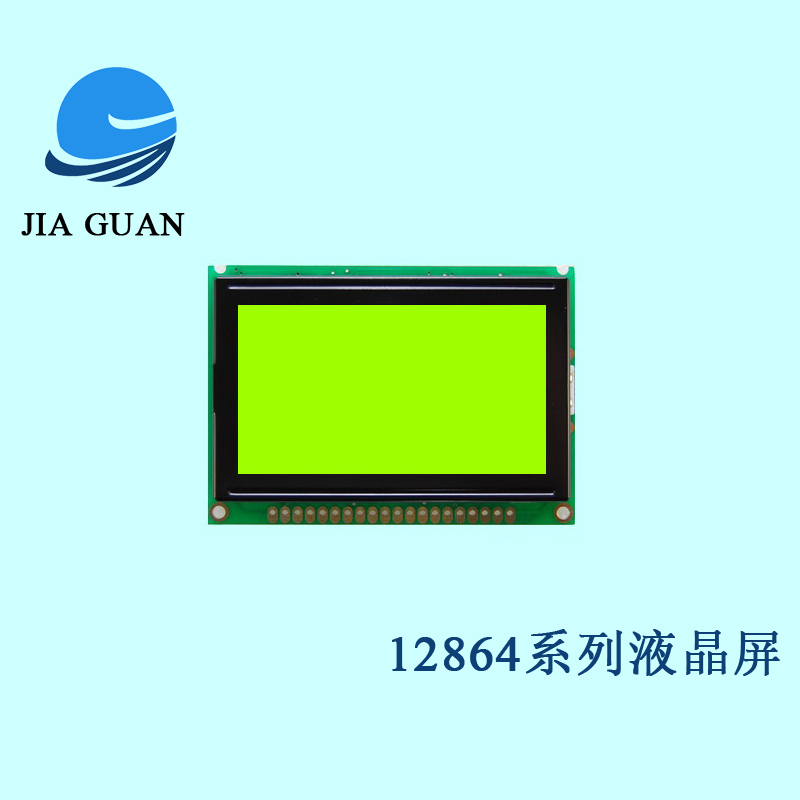

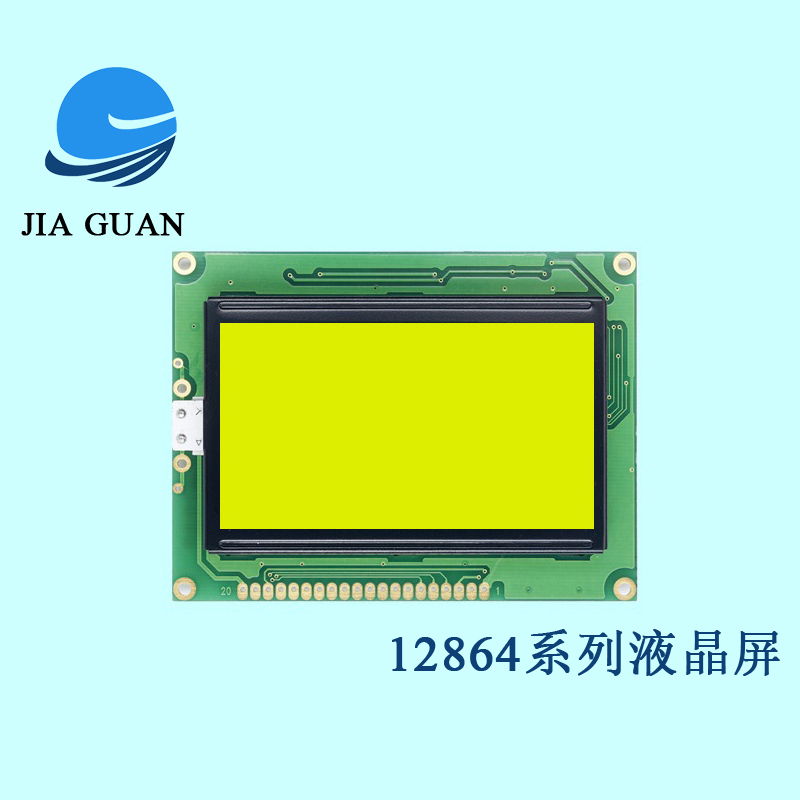

JGS12864W2717-12864点阵液晶显示屏
关键词：12864点阵液晶显示屏 电气参数 控制指令 屏幕地址 取模
JGS12864W2717-12864点阵液晶显示屏详细参数
型号：JGS12864W2717
产品类型：STN
分辨率：12864
外形尺寸（L×W×H）：69×46×5
视域窗口尺寸(VA)：66.5×38
有效尺寸（AA）：60.775×32.935
显示尺寸：2.7
视角：6H
连接方式PIN数：20
特殊说明：点阵屏
工作温度：-20~70℃
存储温度：-30~80℃
JGS12864W2717-12864点阵液晶显示屏的屏参设置涉及多个方面，包括电气参数、显示参数、控制指令等。以下是对12864点阵液晶显示屏屏参设置的详细归纳：
一、电气参数
电源电压（VDD）：+3.0~+5.5V（某些情况下，如特定设计或模块要求，可能使用3.3V）。
工作电流：根据背光状态、显示内容等因素有所不同。
工作温度：一般为0℃+55℃，存储温度为-20℃+60℃。
二、显示参数
显示分辨率：128×64点，即屏幕由128列64行的液晶显示点组成。
显示方式：通常为STN（超扭曲向列）显示，有半透和正显两种显示模式。
驱动方式：1/32DUTY，1/5BIAS，这种驱动方式有助于降低功耗并提高显示质量。
视角方向：具有多个视角方向可供选择，以满足不同应用场景的需求。
三、控制指令
12864点阵液晶显示屏通常支持基本指令集和扩展指令集两种控制方式。以下是一些常用的控制指令：
初始化指令：用于设置显示屏的基本参数，如显示模式、光标状态等。例如，选择基本指令操作（0x30）、显示开/关光标（0x0C）、清除显示内容（0x01）等。
显示设置指令：用于设置显示屏的显示起始行、页面地址、列地址等。这些指令有助于确定显示内容在屏幕上的位置。
数据读写指令：用于向显示屏写入数据或从显示屏读取数据。写数据指令通常用于显示字符、图形等内容，而读数据指令则用于获取显示屏的当前状态或内容。
四、屏幕地址与取模
地址概念：12864液晶显示屏分为上半屏和下半屏，每个屏幕区域都有自己的垂直地址和水平地址。在写入数据时，需要先发送垂直地址，然后发送水平地址，Z后发送要显示的数据。
取模：为了将图像或字符显示在屏幕上，需要将其转换为适合液晶屏显示的点阵信息。这通常通过取模软件或算法来完成。取模时，需要按照液晶屏的横纵坐标顺序进行，以确保显示内容的正确性。
五、设置步骤与示例
以下是设置12864点阵液晶显示屏的一般步骤和示例代码（以并行控制为例）：
初始化显示屏：发送初始化指令集以配置显示屏的基本参数。
设置显示区域：根据需要设置显示的起始行、页面地址和列地址。
写入显示数据：按照取模后的点阵信息，将数据写入到对应的屏幕地址中。
示例代码（伪代码形式）：
c
//初始化函数
voidLCD12864_Init(){
//设置并行接口
LCD12864_PSB=1;
//复位显示屏
LCD12864_RST=1;
//发送初始化指令
LCD12864_WriteCmd(0x30);//选择基本指令操作
LCD12864_WriteCmd(0x0C);//显示开，光标关
LCD12864_WriteCmd(0x01);//清除显示内容
}
//写指令函数
voidLCD12864_WriteCmd(ucharcmd){
//忙检查、使能端设置、数据放置等步骤（省略具体实现）
}
//写数据函数
voidLCD12864_WriteData(uchardat){
//忙检查、使能端设置、数据放置等步骤（省略具体实现）
}
//显示图片函数（示例）
voidshow_Pic(uchar*address){
uchari,j;
//遍历上半屏和下半屏，写入数据
for(i=0;i<32;i++){
LCD12864_WriteCmd(0x80+i);//发送垂直地址
LCD12864_WriteCmd(0x80);//发送水平地址（上半屏）
for(j=0;j<16;j++){
LCD12864_WriteData(*address);//写入数据
address++;
}
}
//下半屏操作类似（省略具体实现）
}
请注意，上述代码仅为示例性质，具体实现可能因硬件连接、软件环境等因素而有所不同。在实际应用中，需要根据具体的12864点阵液晶显示屏模块手册或数据手册进行调整和修改。
嘉冠JGS12864W2717-12864点钟液晶显示屏详细规格书或资料请咨询董工。
