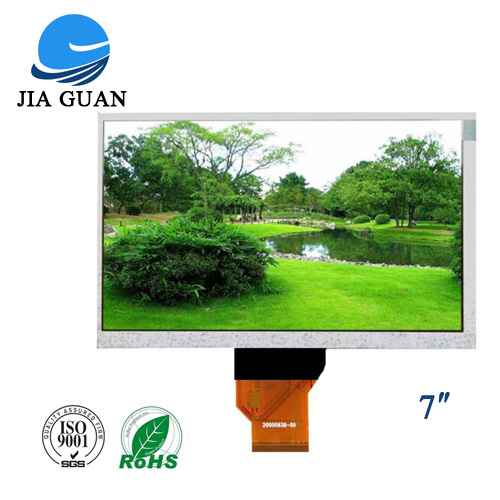

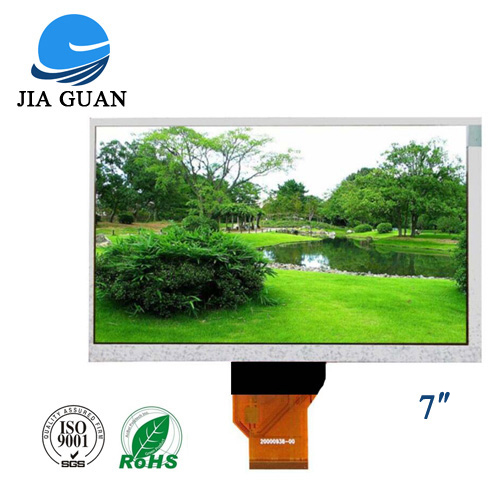

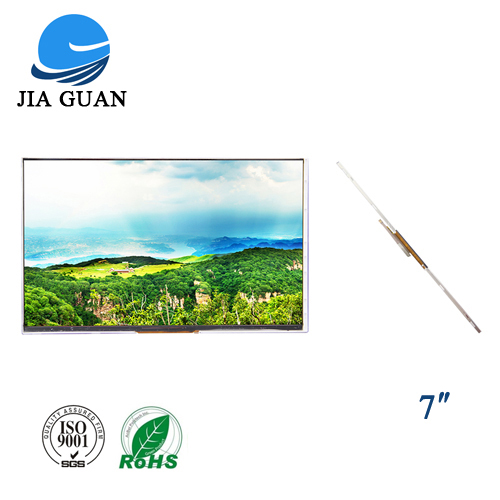

JGT070W30BN01-7寸彩屏

　　JGT070W30BN01-7寸彩屏

　　关键词：7寸彩屏 液晶显示技术 背光模块 驱动电路 显示特性

　　JGT070W30BN01-7寸彩屏详细参数

　　型号：JGT070W30BN01

　　产品类型：TFT横屏

　　分辨率：1024600

　　外形尺寸（L×W×H）：164.9×99.9×3.5

　　视域窗口尺寸(VA)：156.6×89.15

　　有效尺寸（AA）：154.21×85.92

　　显示尺寸：7

　　视角：IPS

　　背光类型或亮度：350

　　LED：3S7P

　　连接方式PIN数：30

　　接口方式：MIPI

　　特殊说明：常规屏

　　工作温度：-10~60℃

　　存储温度：-20~70℃

　　JGT070W30BN01-7寸彩屏的工作原理主要基于液晶显示技术，以下是具体的解释：

　　一、液晶显示技术基础

　　液晶是一种介于固态和液态之间的物质状态，它具有一定的流动性和光学性质。在电场的作用下，液晶分子的排列会发生变化，从而改变其光学性质，实现对光的调制和显示。

　　二、7寸彩屏的具体工作原理

　　背光模块：

　　7寸彩屏通常配备有背光模块，用于提供足够的光线照亮屏幕，使用户能够在不同的光线环境下清晰地看到显示内容。背光模块通常采用LED或CCFL等技术。

　　液晶层：

　　液晶层是7寸彩屏的核心部分，由大量液晶分子组成。这些液晶分子在电场的作用下会发生排列变化，从而改变通过它们的光线。

　　液晶层通常由两层玻璃板夹持，其中一层玻璃板上刻有透明的电极图案，用于形成电场。当电场施加在液晶层上时，液晶分子会根据电场的强度和方向发生排列变化，从而实现对光的调制。

　　彩色滤光片：

　　彩色滤光片位于液晶层之上，用于将白光分解为红、绿、蓝三种基本颜色，并控制每种颜色的透光量。通过调整每种颜色的透光量，可以合成出各种颜色，从而实现彩色显示。

　　驱动电路：

　　驱动电路负责将输入的信号（如图像信号）转换为控制液晶分子排列的电信号。这些电信号通过电极施加在液晶层上，从而实现对液晶分子的控制。

　　三、工作流程

　　当图像信号输入到7寸彩屏时，驱动电路会将这些信号转换为电信号。

　　电信号通过电极施加在液晶层上，使液晶分子发生排列变化。

　　彩色滤光片根据液晶分子的排列变化，控制每种颜色的透光量，从而合成出所需的颜色。

　　背光模块提供足够的光线照亮屏幕，使用户能够清晰地看到显示内容。

　　四、显示特性

　　分辨率：7寸彩屏的分辨率通常为800x480像素或更高（如1024x600），这决定了显示内容的清晰度和细腻度。

　　亮度：亮度通常以尼特（nits）为单位，7寸彩屏的亮度范围通常在200到600尼特之间，可以根据具体需求进行调整。

　　对比度：对比度是显示内容明暗程度的对比，较高的对比度有助于提高图像的清晰度和质量。

　　视角：视角决定了从不同角度观看屏幕时显示内容的可见性。7寸彩屏通常具有较宽的视角，以确保用户在不同角度下仍能看清屏幕上的内容。

　　响应时间：响应时间是指屏幕对输入信号的反应速度，较快的响应时间有助于减少图像模糊和拖影现象。

　　综上所述，7寸彩屏的工作原理主要基于液晶显示技术，通过背光模块、液晶层、彩色滤光片和驱动电路的协同作用，实现对光的调制和彩色显示。

　　嘉冠JGT070W30BN01-7寸彩屏详细规格书或资料请咨询董工。
