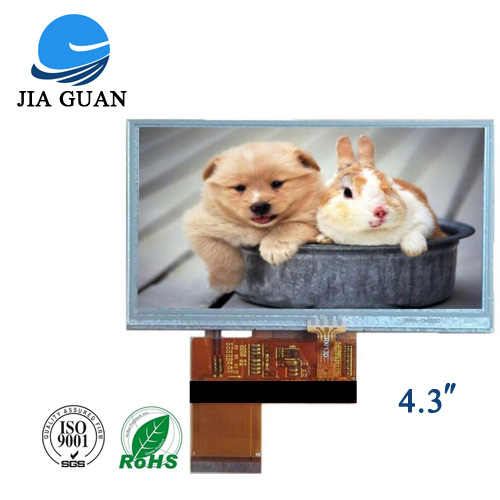

JGT043W40ONH1-4.3寸高亮屏

　　JGT043W40ONH1-4.3寸高亮屏

　　关键词：4.3寸高亮屏 液晶显示技术 背光系统 高亮度 色彩还原

　　详细参数

　　型号：JGT043W40ONH1

　　产品类型：TFT横屏

　　分辨率：480272

　　外形尺寸（L×W×H）：105.5×67.1×3

　　视域窗口尺寸(VA)：98.7×57.1

　　有效尺寸（AA）：95.04×53.856

　　显示尺寸：4.3

　　视角：IPS

　　背光类型或亮度：500

　　LED：5S2P

　　连接方式PIN数：40

　　接口方式：RGB

　　特殊说明：高亮屏(IPS)

　　工作温度：-20~70℃

　　存储温度：-30~80℃

　　JGT043W40ONH1-4.3寸高亮屏的工作原理主要基于液晶显示技术和背光系统的协同作用。以下是对其工作原理的详细解释：

　　一、液晶显示技术

　　液晶分子排列：

　　液晶显示屏由两层平行的玻璃基板组成，中间填充有液晶材料。液晶分子在电场的作用下会发生排列变化，从而控制光的透过与阻挡。

　　电场控制：

　　在液晶显示屏的两侧分别设置有电极，当施加电压时，液晶分子会受到电场的影响而改变排列方向。这种排列变化会影响光的传播路径，从而实现对图像的控制。

　　彩色滤光片：

　　为了实现彩色显示，液晶显示屏上还会覆盖一层彩色滤光片。彩色滤光片由红、绿、蓝三种颜色的像素点组成，通过控制不同颜色像素点的亮度，可以合成出各种颜色的图像。

　　二、背光系统

　　光源：

　　4.3寸高亮屏通常采用LED作为背光光源。LED具有发光效率高、功耗低、寿命长等优点，能够提供稳定且均匀的光线。

　　导光板：

　　背光系统还包括一个导光板，用于将LED发出的光线均匀地分布在整个屏幕上。导光板内部设计有微结构，能够将光线散射并导向屏幕表面。

　　亮度与对比度控制：

　　通过调整LED的发光强度和导光板的设计，可以实现对屏幕亮度和对比度的控制。高亮屏通常具有较高的亮度和对比度，能够在各种光照条件下保持清晰的显示效果。

　　三、工作原理总结

　　当需要显示图像时，液晶显示屏会根据输入的图像信号控制液晶分子的排列方向，从而控制光的透过与阻挡。同时，背光系统提供稳定且均匀的光线，通过导光板将光线均匀地分布在整个屏幕上。Z终，用户看到的图像是由液晶显示屏和背光系统共同作用的结果。

　　对于4.3寸高亮屏而言，其高亮度的实现主要依赖于背光系统中LED的发光效率和导光板的设计。此外，通过优化液晶分子的排列和彩色滤光片的设计，还可以进一步提高屏幕的显示效果和色彩还原能力。

　　综上所述，4.3寸高亮屏的工作原理是基于液晶显示技术和背光系统的协同作用，通过控制液晶分子的排列方向和背光系统的光线分布来实现图像的显示。

　　嘉冠JGT043W40ONH1-4.3寸高亮屏详细规格书或资料请咨询董工。
