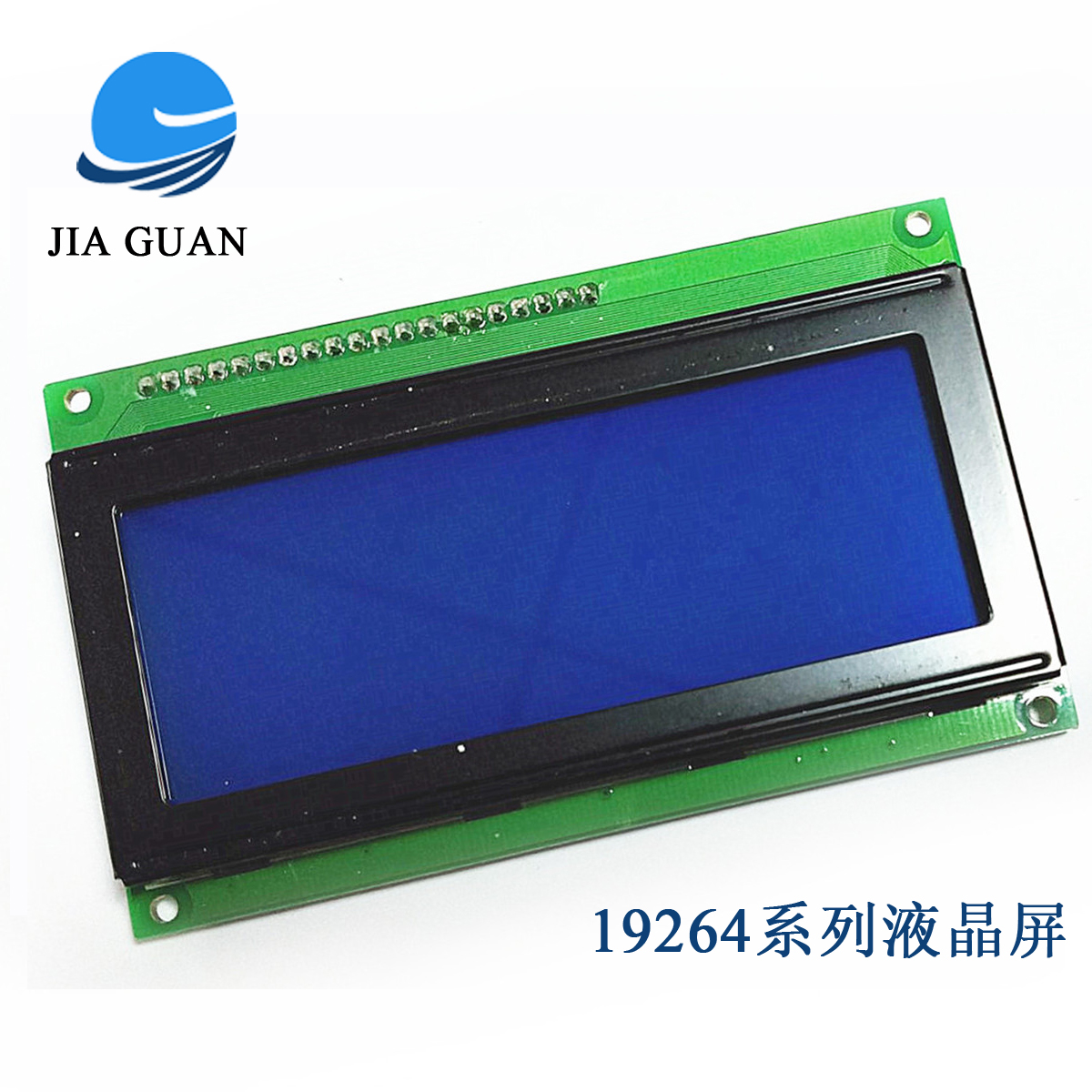

JGS19264W3101-19264单色屏

　　JGS19264W3101-19264单色屏

　　关键词：19264单色屏 温度控制 湿度控制 电气特性 焊接注意事项

　　详细参数

　　型号：JGS19264W3101

　　产品类型：FSTN

　　分辨率：19264

　　外形尺寸（L×W×H）：100×60×11.5

　　视域窗口尺寸(VA)：84×31

　　有效尺寸（AA）：78.67×26.19

　　显示尺寸：3.1

　　视角：6H

　　连接方式PIN数：20

　　接口方式：并口

　　特殊说明：点阵屏（灰膜）

　　工作温度：-20~70℃

　　存储温度：-30~80℃

　　JGS19264W3101-19264单色屏在使用时需要注意以下事项：

　　一、基本操作与安装

　　保持正确视角：液晶的视角应与产品用途相一致，以确保Z佳的显示效果。

　　避免撞击：液晶屏是玻璃为基础的，跌落或与硬物撞击会引起液晶屏破裂或粉碎，尤其是边角处。在安装或搬运时应特别小心。

　　防止划伤：尽管液晶表面的偏振片有抑制反光的表层，但仍需避免划伤表面。建议采用透明塑胶材料的保护屏进行保护。

　　二、存储与清洁

　　温度控制：液晶模组应储藏在规定的温度范围内。如果液晶模组储藏在低于规定的温度以下，液晶材料会凝结而性能恶化；如果高于规定的温度以上，液晶材料的分子排列方向会转变为液态，可能无法恢复到原来的状态。

　　湿度控制：超出湿度范围可能会引起偏振片剥落或起泡。同时，适当的湿度可以减少静电产生的几率，一般相对湿度应保持在50%以上。

　　防水处理：如果液晶表面遇口水或滴水，应立即擦除，避免长时间过后引起色彩变化或留下污点。水蒸气会引起ITO电极腐蚀。

　　清洁方法：如果需要清洁液晶屏表面，应该用棉或软布轻快地擦拭。仍不能清除时，呵气之后再擦拭。避免使用具有挥发性的环氧树脂及硅粘合剂等，以防导致偏振片变色。

　　三、电气特性

　　驱动电压：液晶模组的驱动应遵照规定的额定指标，避免故障及永J损坏。特别是，在电源开关时应遵照供电顺序，避免驱动锁存及直流直接加至液晶屏。同时，驱动电压应控制在规定的范围内，超出范围会缩短液晶使用寿命。

　　避免静电：液晶模组内部装配了CMOS电路，必须采取防静电措施。操作人员应穿防静电服，模块应保存在防静电袋或其他防静电容器中储存。烙铁等工具应正确接地，以防止静电对模组造成损害。

　　四、焊接与操作

　　焊接注意事项：仅焊接至I/O端子，只能使用接地正确且无漏电的烙铁。焊接温度和时间应控制在规定范围内，以避免对模组造成热损伤。如果使用助焊剂，应覆盖LCD表面，以避免焊剂飞溅。助焊剂残留物应在防护后清除。

　　避免机械扰动：操作过程中应避免机械扰动，如在显示区域挤压，这可能会导致显示线段“断裂”。

　　五、安全与环保

　　毒性注意：液晶显示屏中的液晶材料是有害物质，当不慎溅落到手、身体、衣服等处时，应尽快用肥皂冲洗干净。

　　拆解禁止：拆解液晶模组会引起永J性的损坏，应严格禁止。

　　综上所述，19264单色屏在使用时需要注意多个方面，包括基本操作与安装、存储与清洁、电气特性、焊接与操作以及安全与环保等。只有严格按照这些注意事项进行操作，才能确保液晶模组的长久使用和Z佳显示效果。

　　嘉冠JGS19264W3101-19264单色屏详细规格书或资料请咨询董工。
