　　一、基本简介

　　堆垛机双向伸缩移载货叉是一种搬运机构，简称：移载货叉、双向伸缩移载货叉等，别名：堆垛机伸缩货叉、堆垛机双向伸缩货叉、堆垛机伸缩牙叉等，主要用于物料(料盘)的抓取或移载，它是堆垛系统的重要组成部分，借助堆垛机的行走与升降，能轻松叉取或移载巷道两边货架上任意位置上的物料，不仅性能稳定，而且快捷高效，智能化和信息化程度非常高，可实现无人化操作，广泛应用于立体库、智能仓储系统中！

　　二、结构原理

　　堆垛机双向伸缩移载货叉是由三节或三段叉体组成的，辅以导向滚轮、导向滑块、齿轮齿条[或链轮链条、或同步带]、限位开关[行程开关]、中位开关[接近开关]、扭力限制器、编码器、驱动器、电机、减速机、联轴器等部件构成的一个完整的伸缩机构！

　　三、工作原理

　　三段叉体中的下叉体(固定叉体)，直接安装在载货台上，中间叉体在齿轮齿条的驱动下，向外移动大约自身长度的一半，上叉体(前叉体)再从中间叉体的中点继续向外延伸.

　　也可采用比较大、移载距离比较远的四节或四段式叉体结构，即一节固定叉体、三节可移动叉体(上中叉体、下中叉体、上叉体)，也就是所谓的双深位结构或双伸位结构！

　　四、结构分类

　　堆垛机双向伸缩移载货叉的结构类型比较多，如：三节式或三段式的(单深位结构或单伸位结构)、四节式或四段式的(双深位结构或双伸位结构)、常用的(齿轮齿条链条组合传动结构)、高精度定位的(纯齿轮传动结构)、载荷量比较轻的(同步带传动结构)、狭小空间应用的(窄截面或小截面结构)等，还有移载物体积比较小的单组叉臂独立运行的(单列式或单指式结构)、移载物体积比较大的两组叉臂组合运行的(双列式或双指式结构)、移载物超长超大的多组叉臂同步运行的(多叉联动式)等，以及使用环境比较特殊的用于高温炉作业的(高温环境货叉)、用于冷库作业的(低温环境货叉)、以及用于无粉尘无污染的全封闭的医药、食品、电子等行业的(无尘环境货叉)*注：包含万级洁净环境、千级洁净环境、百级洁净环境等，不同的移载物料、不同的使用环境、不同的存储方式等，使用的货叉类型也都不尽相同！

　　五、常用型号

　　堆垛机双向伸缩移载货叉的常用型号有：AHJW40～45系列、AHJW50～55系列、AHJW60～65系列、AHJW70系列、AHJW100系列、AHJW120系列、AHJW145系列等！

　　*注：堆垛机双向伸缩移载货叉主要还是以定制为主，按照设计图纸的技术要求为准，列表中的参数仅限选型时的参考，但不能以此作为实用依据(见下面参数图)！

　　六、常规参数

　　[1].齿体材料：42CrMo（二次锻打）

　　[2].负载上限：额定载荷+30%

　　[3].移载距离：按设定要求

　　[4].行程余量：+30～50mm

　　[5].空载速度：50m/min

　　[6].满载速度：30m/min

　　[7].空载加速：1m/sx(可控)

　　[8].满载加速：0.5m/sx(可控)

　　[9].输出转速：79rpm/min

　　[10].制动电压：220v/380v

　　[11].中位开关[接近开关]：NBN4-12GM40-E2 P+F

　　[12].限位开关[行程开关]：D4MC-5020-Nomron

　　[13].编码器： TR(帝尔)、kubler(库伯勒)

　　[14].电机减速机：SEW变频电机或伺服电机(也可根据要求配置)

　　七、应用范围

　　堆垛机双向伸缩移载货叉主要用于立体库、智能仓储系统中，也广泛应用于物流配送转运中心、自动化生产线、新能源换电站(重卡移动换电)、高温炉作业、冷库作业等多个行业领域，如：工业生产、设备制造、物流仓储、商品制造、智能应用、航空领域、轨道交通、医疗器械、新能源制造、电子工业、五金电器、化工原料、造纸工业、文化教育、烟(yan)草(cao)工业、食品饮料、印铁制罐、印刷包装等等，因为其特殊的构造性，不仅可以在常温下进行作业，也能在高温或低温下正常运行，具备全天候工作的性能！

　　八、工厂简介

　　安徽集维智能装备有限公司[马鞍山市]是一家集研发、设计、生产、销售为一体的堆垛机伸缩货叉(移载货叉)生产制造企业，拥有完整的质量管理体系(荣获数十项新型实用专利证书)、丰富的设计经验、雄厚的加工实力，完(wan)全(quan)自主设计、自行生产，具备年生产1600多台套各类伸缩货叉[移载货叉]的制造能力，具有快速完成方案的设计能力、短期交付的加工制造能力，具备提前交付或快速交付的应急能力，是业内较具规模的实体工厂！

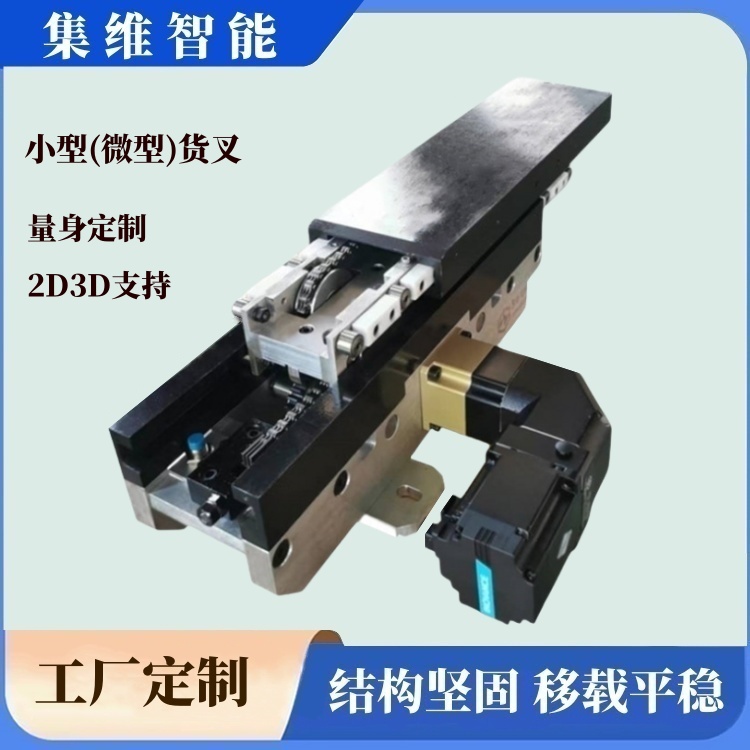

　　【上图】微小型堆垛机双向伸缩移载货叉（式样展示）

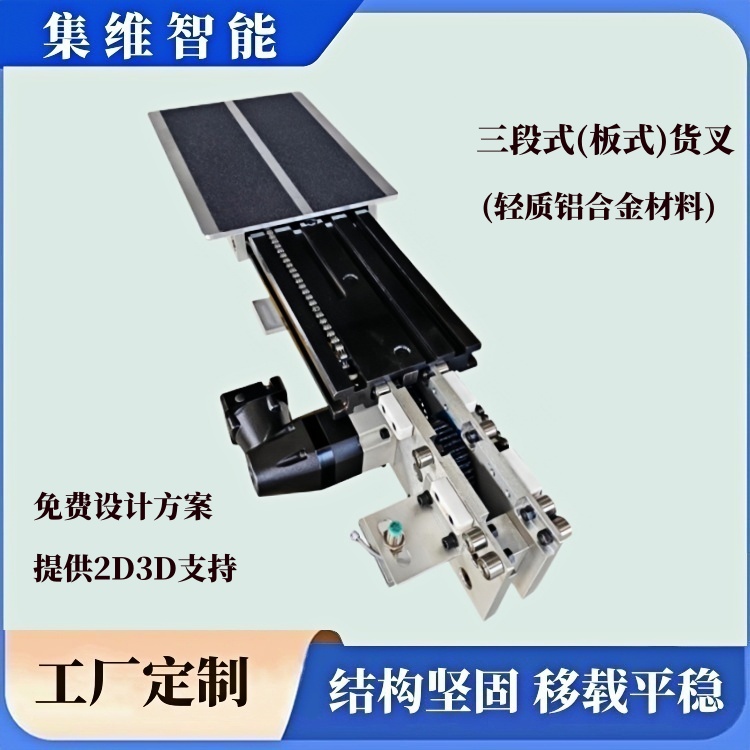

　　【上图】轻型(铝合金)堆垛机双向伸缩移载货叉（式样展示）

　　【上图】三节(或三段式)堆垛机双向伸缩移载货叉（式样展示）

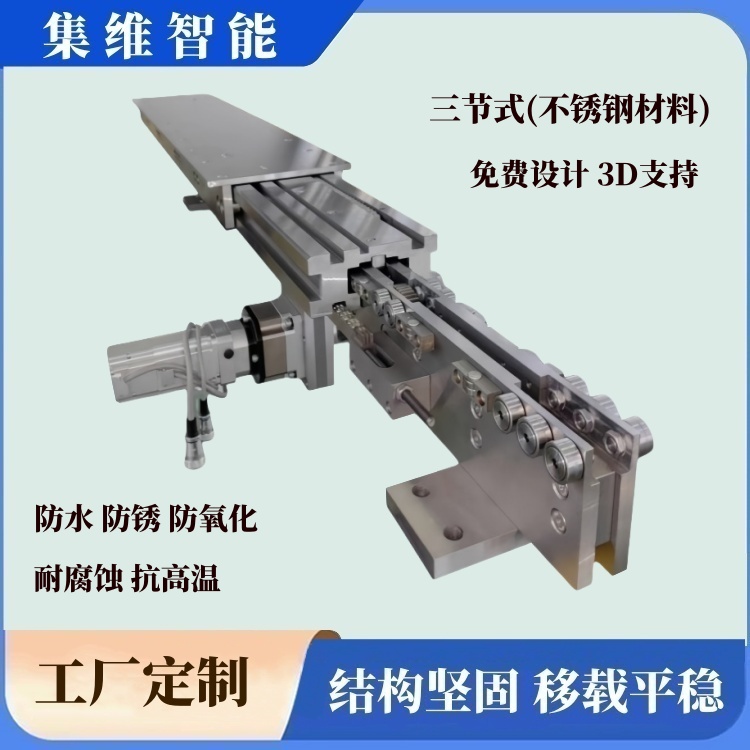

　　【上图】三节或三段式(不锈钢)堆垛机双向伸缩移载货叉（式样展示）

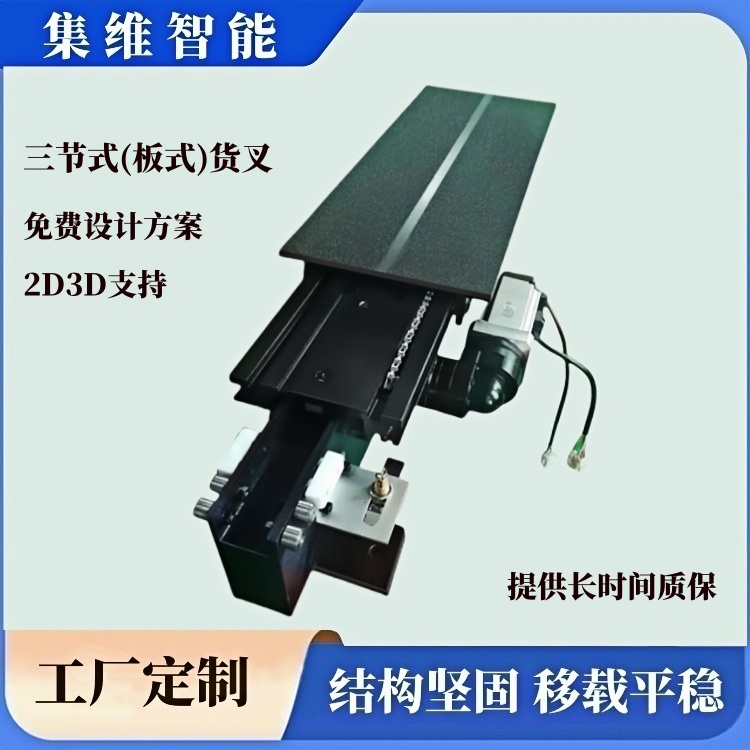

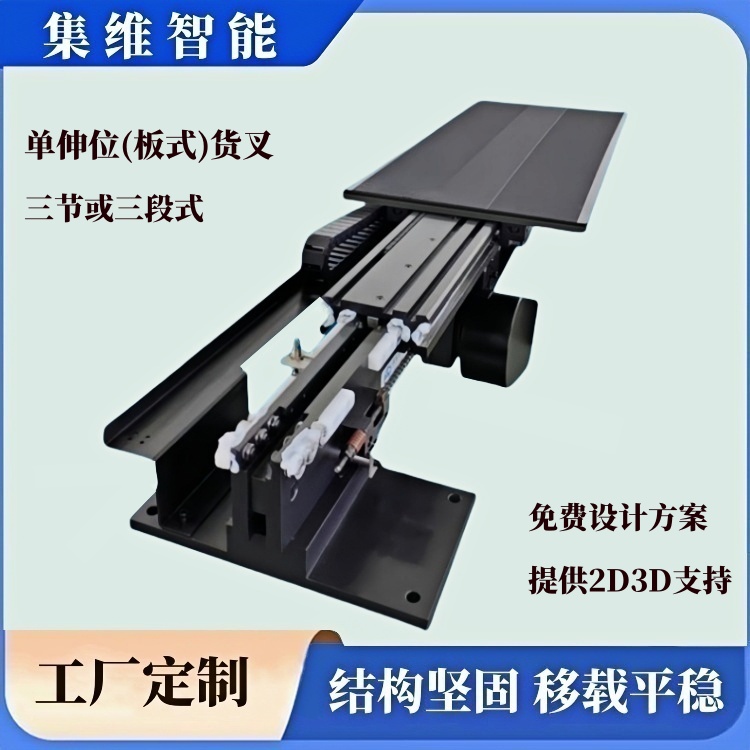

　　【上图】三节或三段式(小板式)堆垛机双向伸缩移载货叉（式样展示）

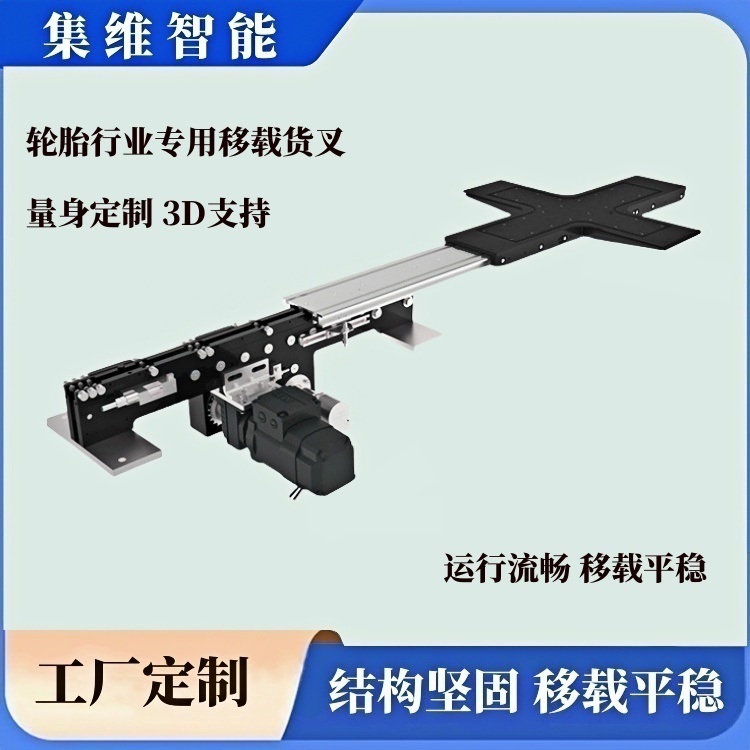

　　【上图】三节或三段式(轮胎专用)堆垛机双向伸缩移载货叉（式样展示）

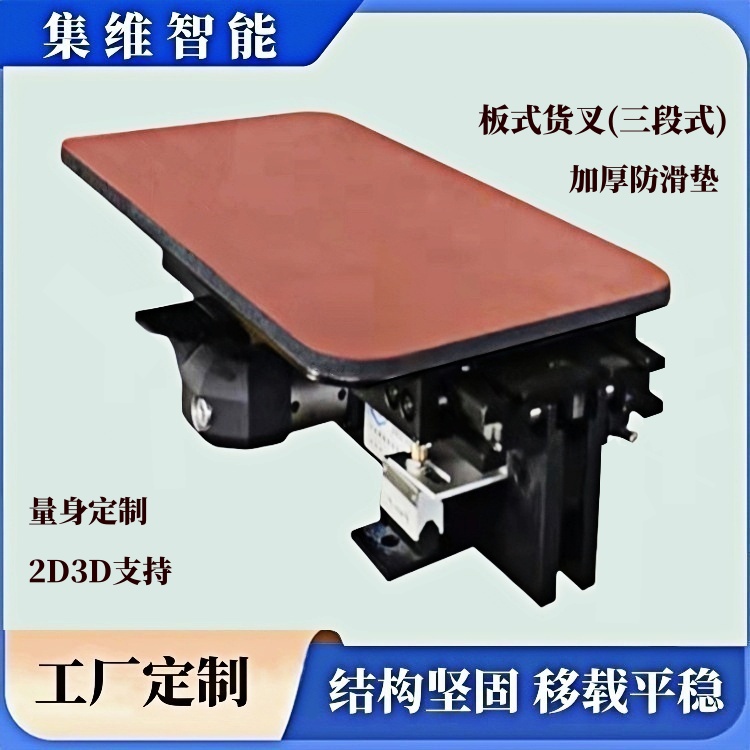

　　【上图】三节或三段式宽载面(加厚防滑垫)堆垛机双向伸缩移载货叉（式样展示）

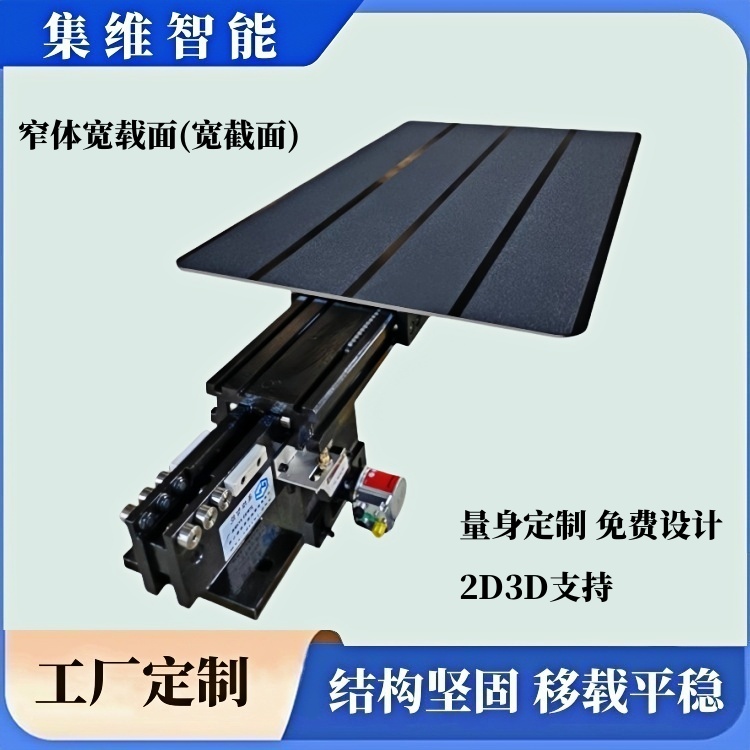

　　【上图】三节或三段式宽载面(宽截面)堆垛机双向伸缩移载货叉（式样展示）

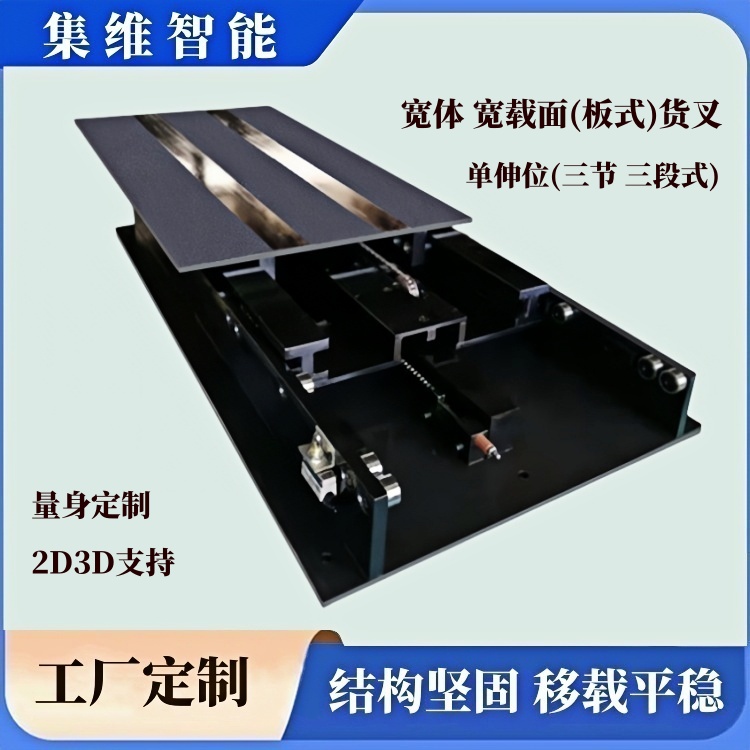

　　【上图】三段式宽体宽载面(宽截面)堆垛机双向伸缩移载货叉（式样展示）

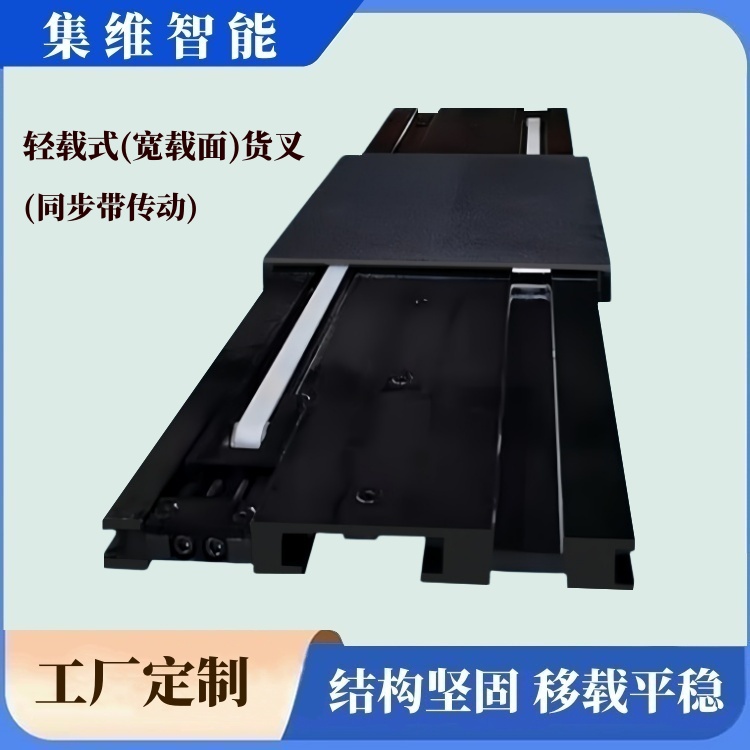

　　【上图】三段式宽体宽载面(宽截面) 同步带传动结构 堆垛机双向伸缩移载货叉（式样展示）

　　【上图】三段轻载式 堆垛机双向伸缩移载货叉（式样展示）

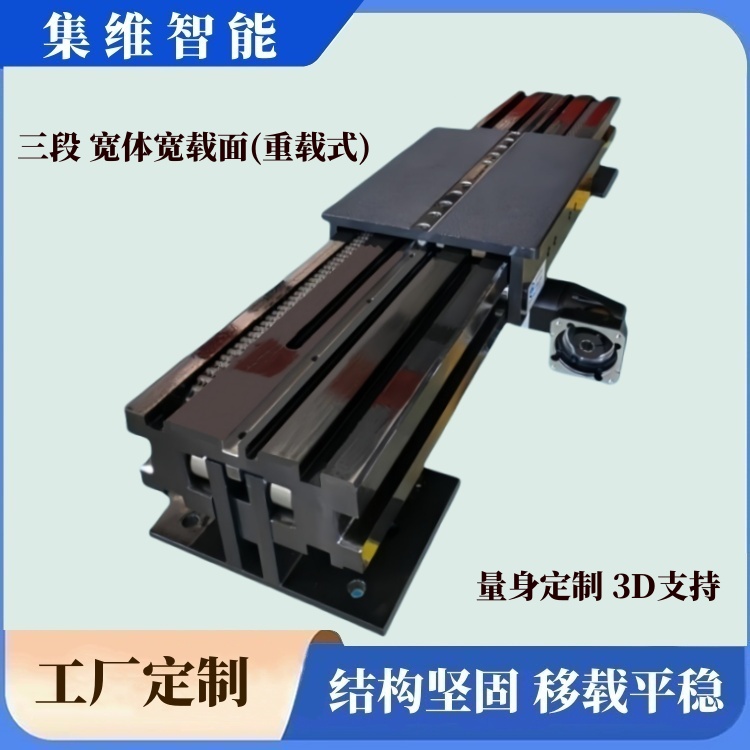

　　【上图】三段重载式 堆垛机双向伸缩移载货叉（式样展示）

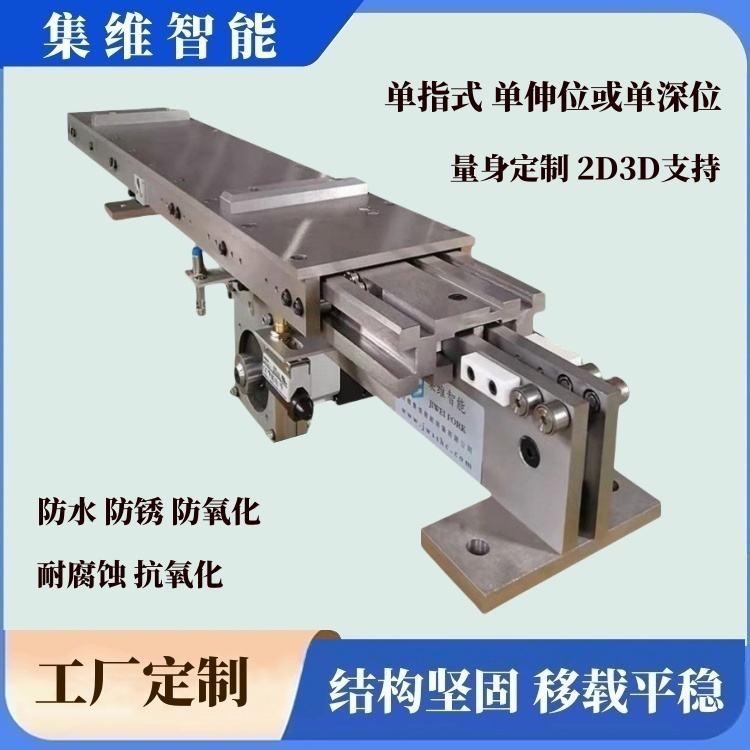

　　【上图】单列式单电机单伸位(或单深位)堆垛机双向伸缩移载货叉（式样展示）

　　【上图】单列式双电机单伸位(或单深位)堆垛机双向伸缩移载货叉（式样展示）

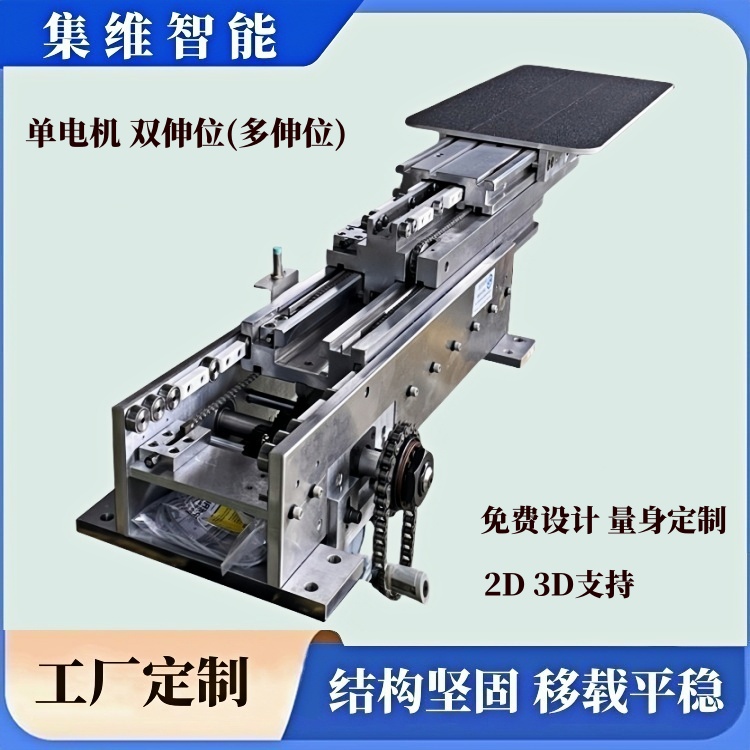

　　【上图】单列式单电机多伸位(或多深位)堆垛机双向伸缩移载货叉（式样展示）

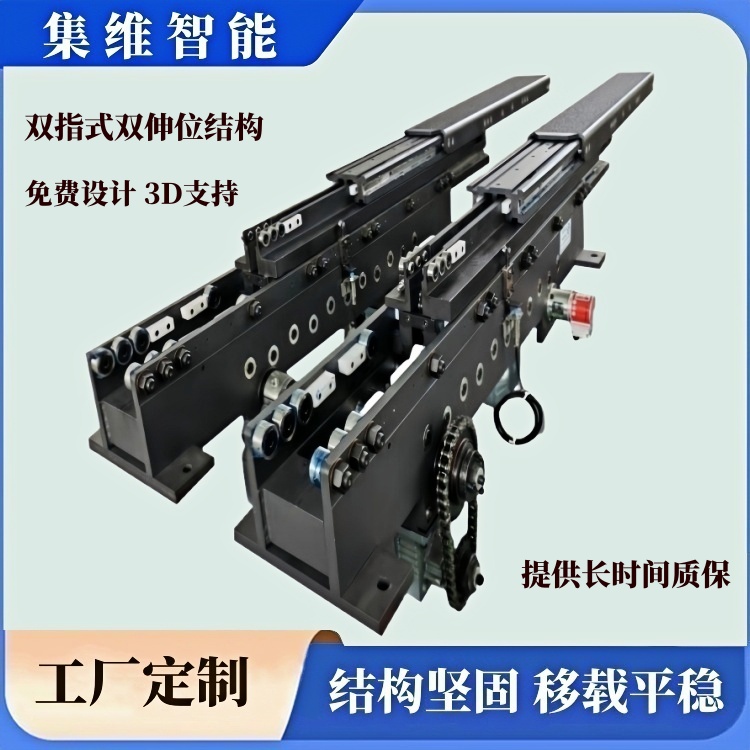

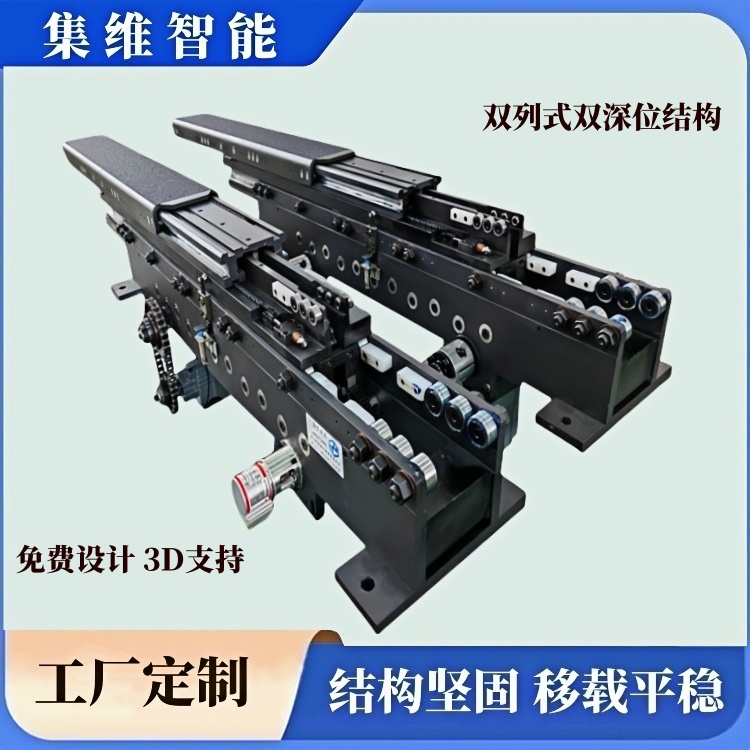

　　【上图】双列式双电机双伸位(或双深位)堆垛机双向伸缩移载货叉（式样展示）

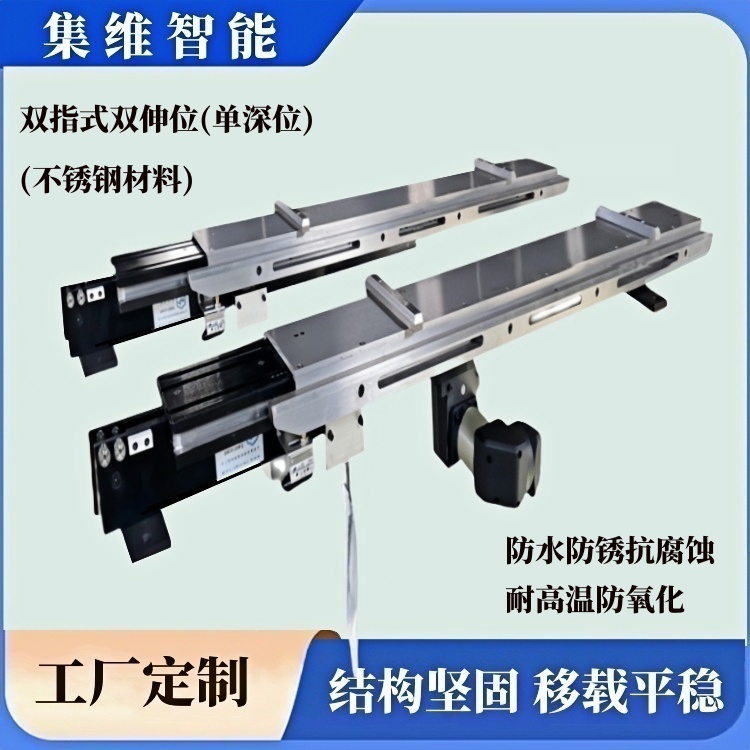

　　【上图】双列式单伸位或单深位(不锈钢材料)堆垛机双向伸缩移载货叉（式样展示）

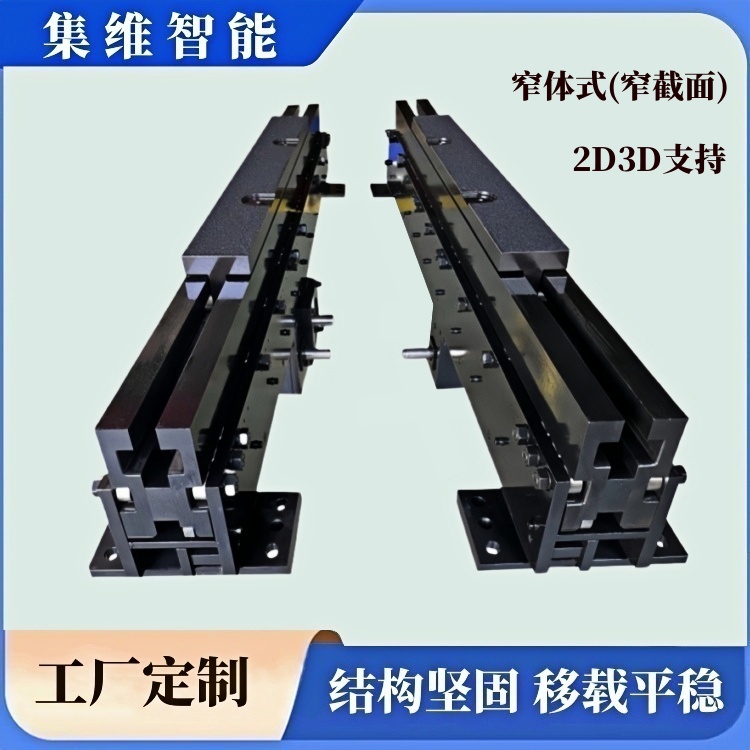

　　【上图】双列式单伸位或单深位(窄截面或小截面)堆垛机双向伸缩移载货叉（式样展示）

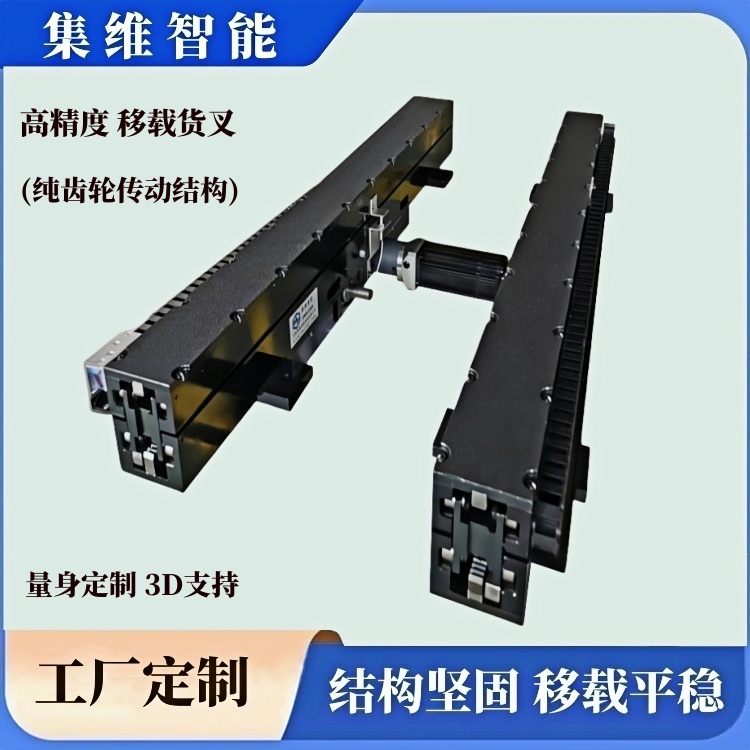

　　【上图】双列式单伸位或单深位(高精度)堆垛机双向伸缩移载货叉（式样展示）

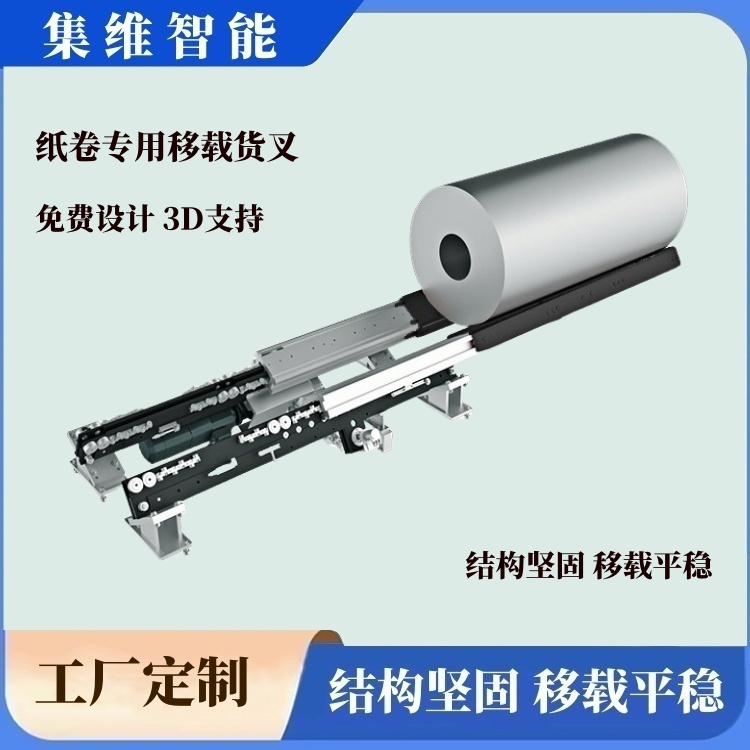

　　【上图】双列式单伸位或单深位 V型(纸卷专用)堆垛机双向伸缩移载货叉（式样展示）

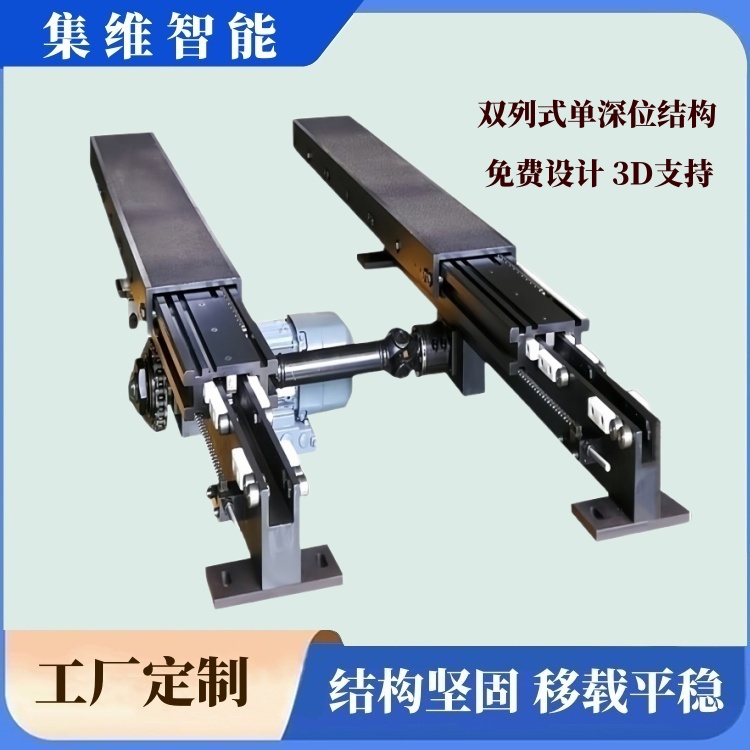

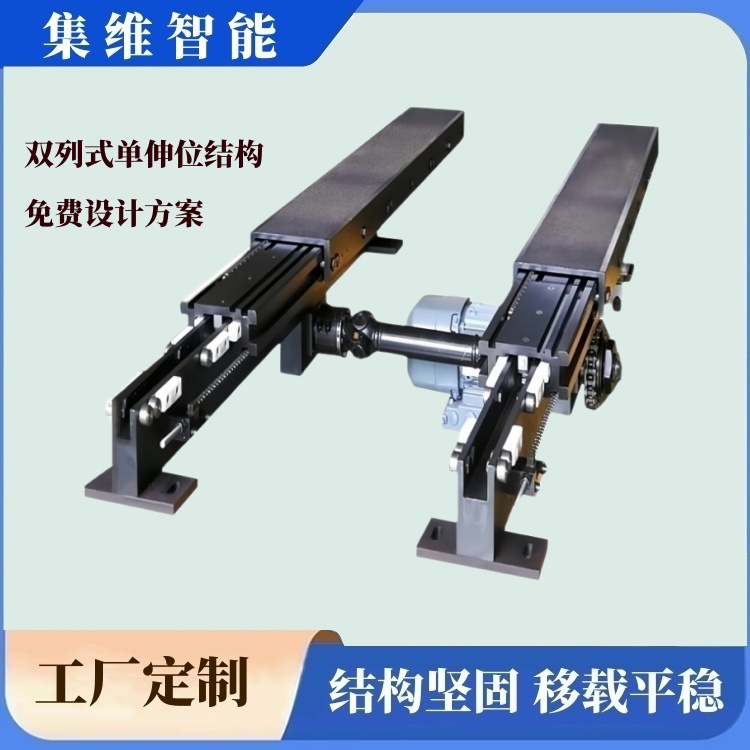

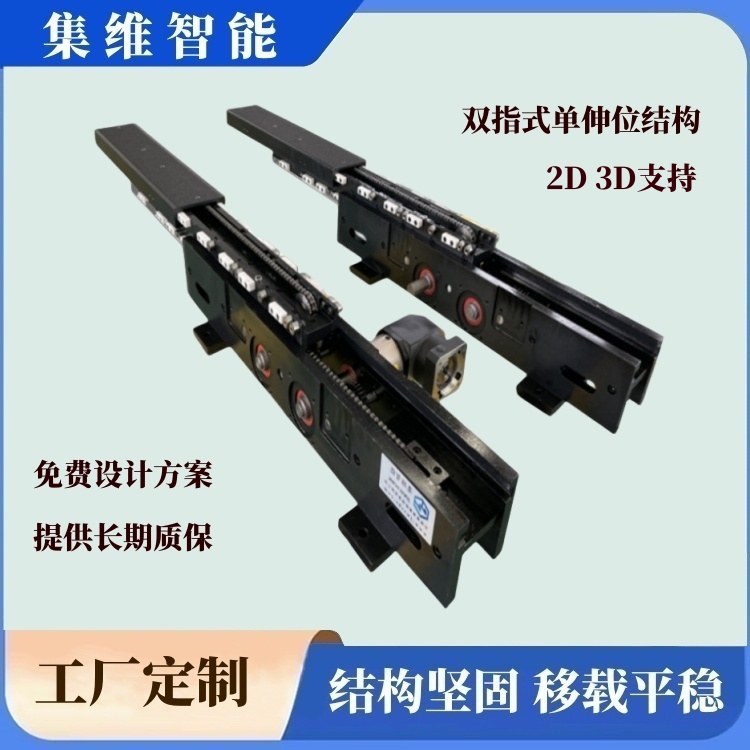

　　【上图】双列式(双指式)单伸位或单深位 堆垛机双向伸缩移载货叉（式样展示）

　　【上图】选型表（1）

　　【上图】选型表（2）

　　【上图】选型表（3）

　　【上图】AHJW集维系列堆垛机双向伸缩移载货叉优势简介
