定制堆垛机双向自动伸缩叉_提供2D3D支持

　　一、基本简介

　　堆垛机伸缩叉也称堆垛机双向自动伸缩叉，又名：堆垛机伸缩货叉、堆垛机双向自动伸缩货叉、堆垛机移载货叉等，它是现代物流仓储堆垛系统中的重要组件，它能自动伸展和收缩，根据控制系统发出的指令，通过电机的驱动，实现对不同高度、不同位置的货物进行精(jing)准(zhun)定位和搬运，具有体积小、载荷量大、移载平稳、运行流畅等特点，广泛应用于立体库、智能仓储系统中.

　　二、结构设计

　　堆垛机伸缩叉是由上叉体(前叉体)、中叉体、下叉体(固定叉体)等三段叉体叠加在一起组成的，辅以导向滚轮、导向滑块、齿轮齿条[或链轮链条、或同步带]、限位开关[行程开关]、中位开关[接近开关]、扭力限制器、编码器、驱动器、电机、减速机、联轴器等部件构成的一个完整的伸缩或移载机构！

　　三、工作原理

　　伸缩叉的下叉体(固定叉体)直接安装在载货台上，中叉体在齿轮齿条链条的驱动下，向外移动大约自身长度的一半，上叉体(前叉体)再从中间叉体的中点继续向外延伸！

　　也可根据实际需求采用四段式叉体结构，即一节固定叉体、三节可移动叉体(上中叉体、下中叉体、上叉体)，也就是所谓的双深位结构或双伸位结构，使伸缩叉的行程更大、移载距离更远！

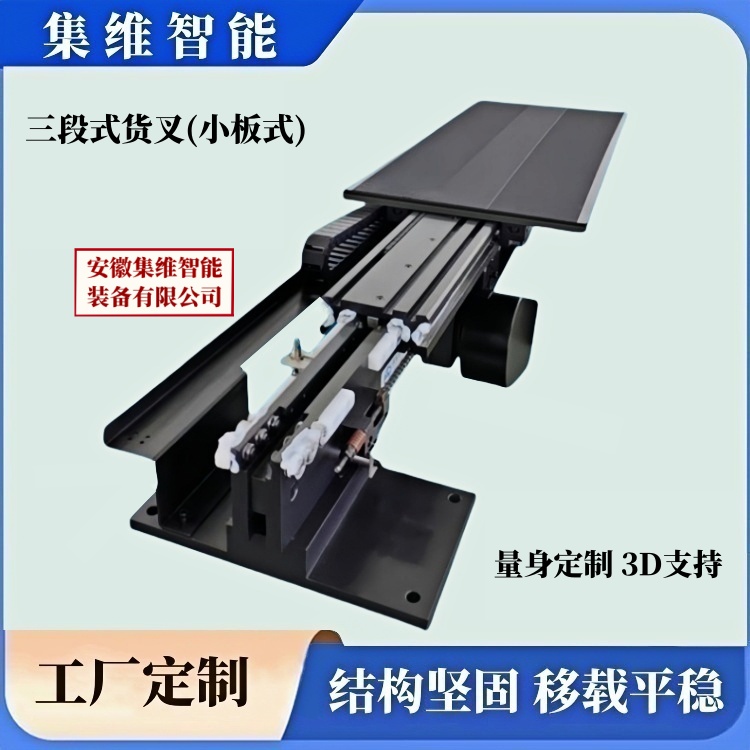

　　上图：集维/AHJW系列-轻小型（小板式）-堆垛机双向自动伸缩叉_案例图

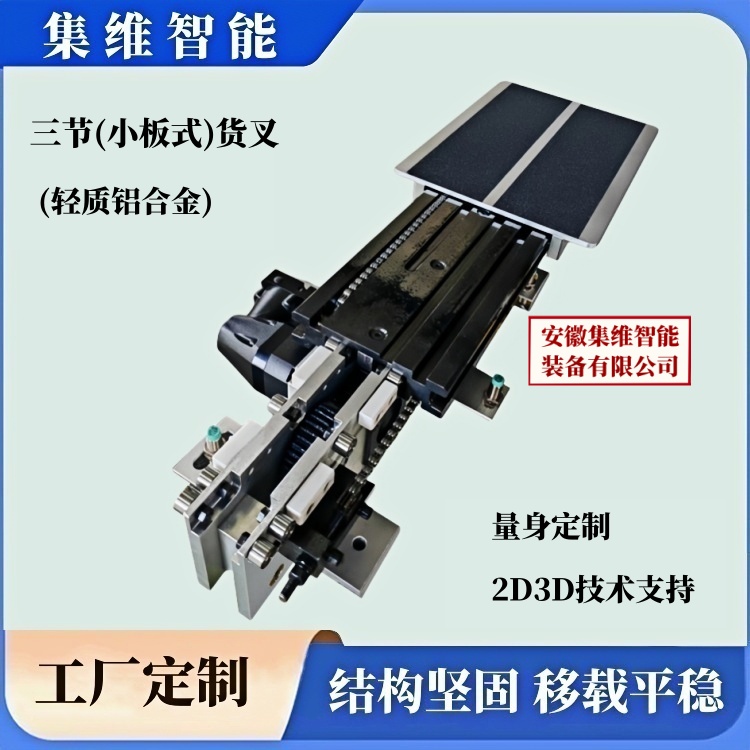

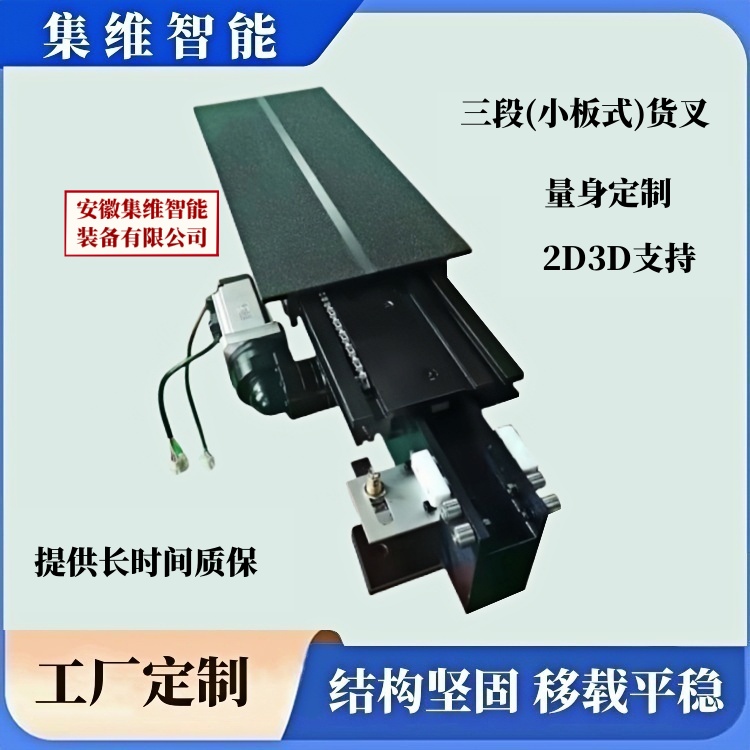

　　上图：集维/AHJW系列-三节小板式（轻质铝合金）-堆垛机双向自动伸缩叉_案例图

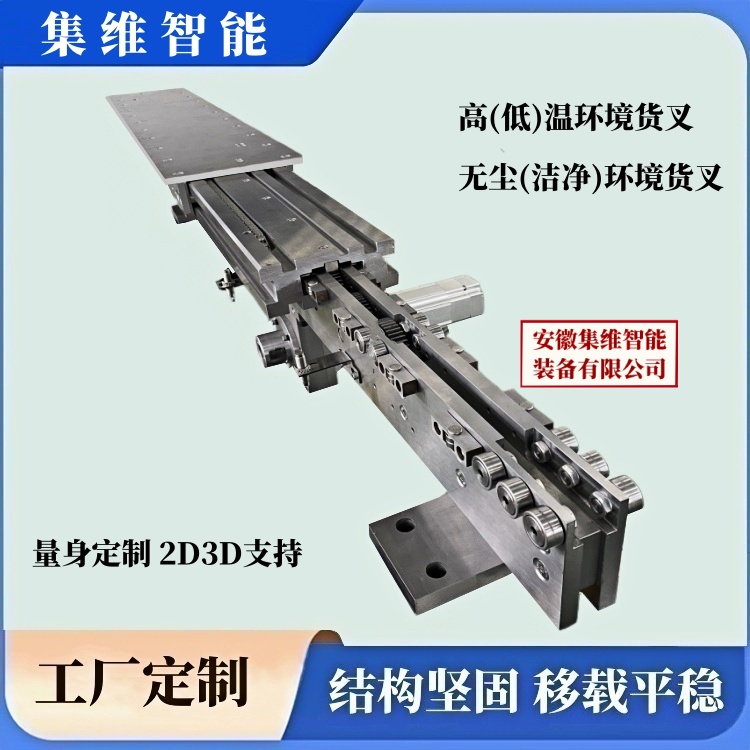

　　上图：集维/AHJW系列-三节小板式（316L级不锈钢）-堆垛机双向自动伸缩叉_案例图

　　上图：集维/AHJW系列-三节小板式（拖链式）-堆垛机双向自动伸缩叉_案例图

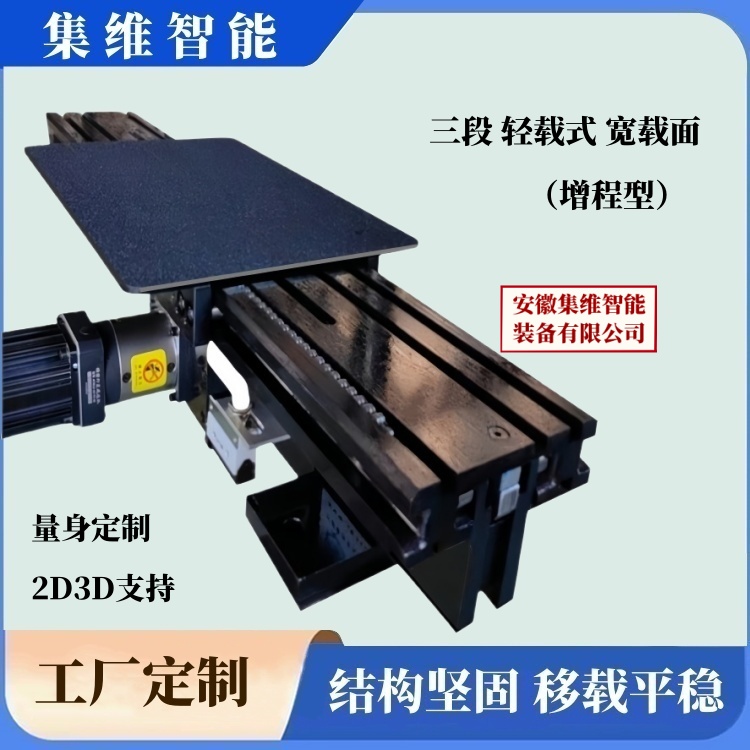

　　上图：集维/AHJW系列-三节小板式（增程型）-堆垛机双向自动伸缩叉_案例图

　　上图：集维/AHJW系列-大板式（宽载面）-堆垛机双向自动伸缩叉_案例图

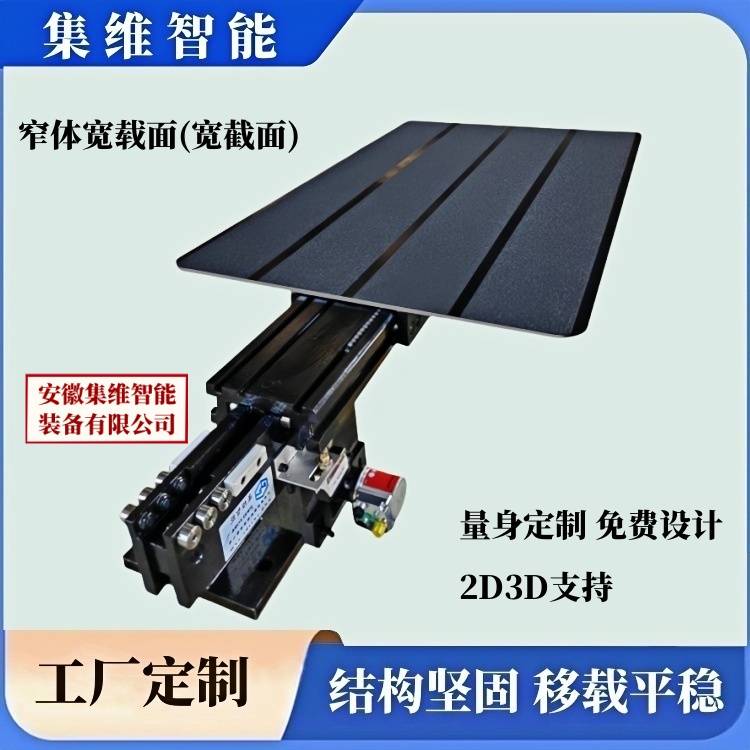

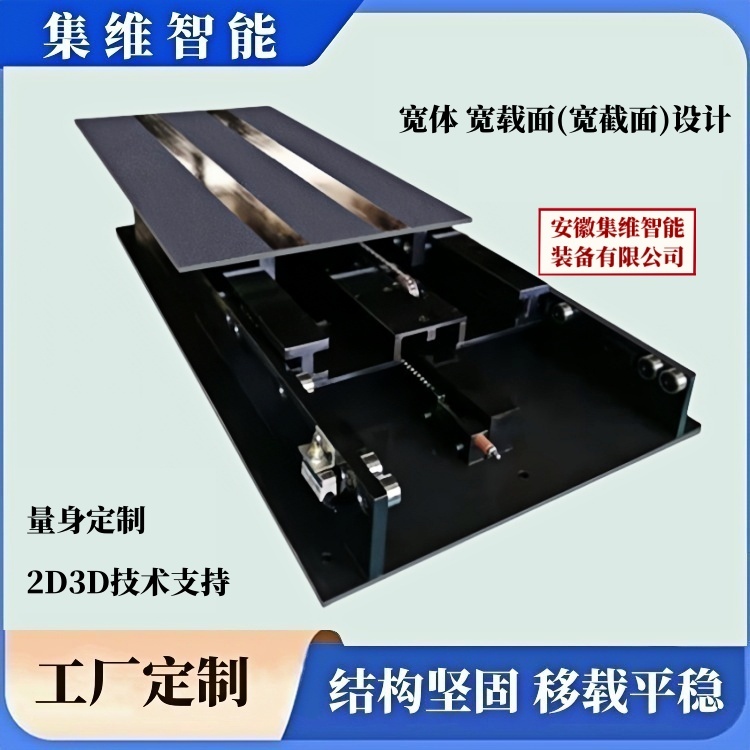

　　上图：集维/AHJW系列-大板式（宽体宽载面）-堆垛机双向自动伸缩叉_案例图

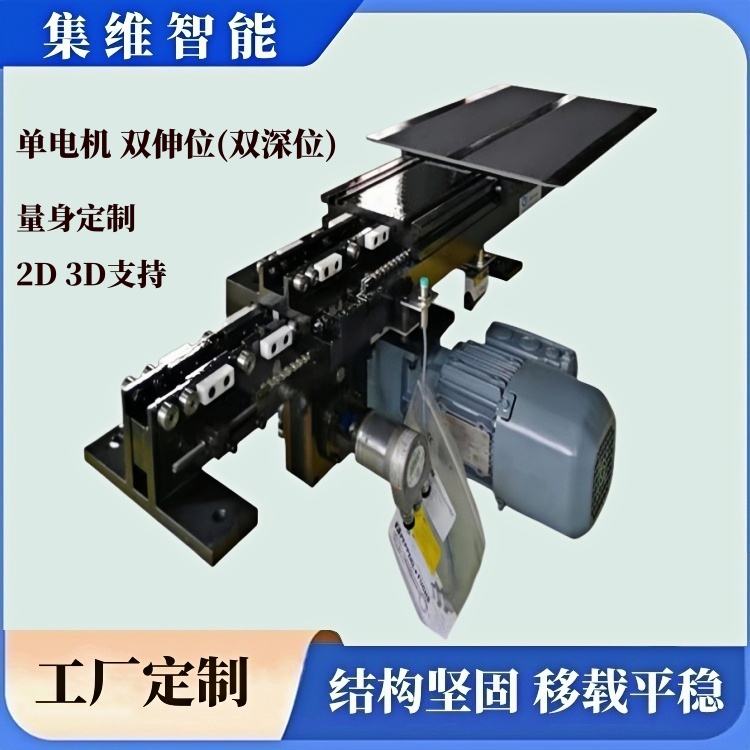

　　上图：集维/AHJW系列-单指式或单列式-双伸位或双深位（单电机）-堆垛机双向自动伸缩叉_案例图

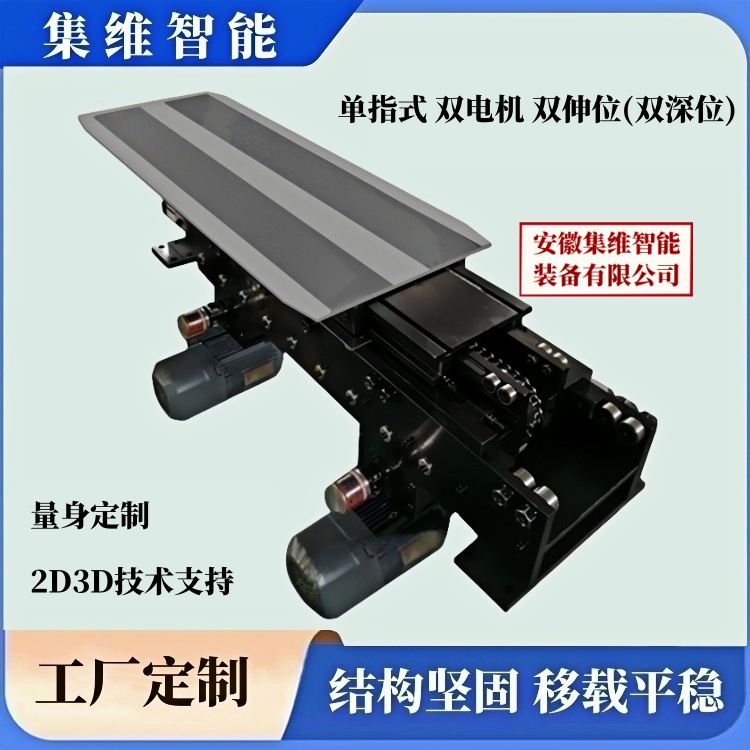

　　上图：集维/AHJW系列-单指式或单列式-双伸位或双深位（双电机）-堆垛机双向自动伸缩叉_案例图

　　上图：集维/AHJW系列-单指式或单列式-双伸位或双深位（多伸位或多深位）-堆垛机双向自动伸缩叉_案例图

　　四、主要参数

　　[1].叉体材料：42CrMo(二次锻打)

　　[2].负载上限：额定载荷+30%

　　[3].移载距离：按设定要求

　　[4].行程余量：+30mm～50mm

　　[5].空载速度：60m/min

　　[6].满载速度：30～40m/min

　　[7].空载加速：1m/sx

　　[8].满载加速：0.5m/sx

　　[9].输出转速：79rpm/min

　　[10].制动电压：220v/380v

　　五、常用配置

　　[1].滚动轴承：IKO/KIS

　　[2].传动链条：桂盟链条

　　[3].导向滑块：UPE超高分子

　　[4].扭力限制器：Mikipulley

　　[5].中位开关[接近开关]：NBN4-12GM40-E2 P+F

　　[6].限位开关[行程开关]：D4MC-5020-Nomron

　　[7].编码器： TR(帝尔)、kubler(库伯勒)

　　[8].动力配置：SEW变频电机或伺服电机

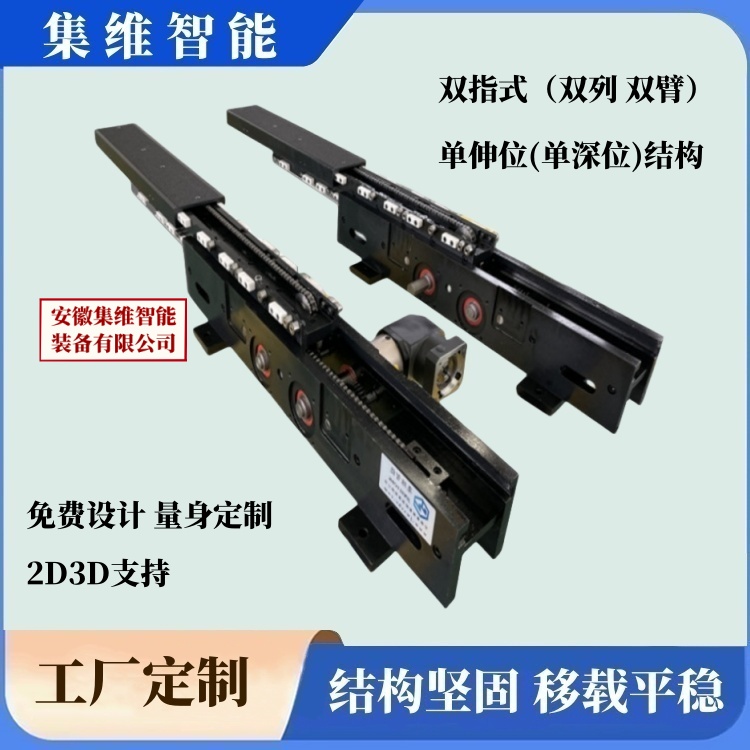

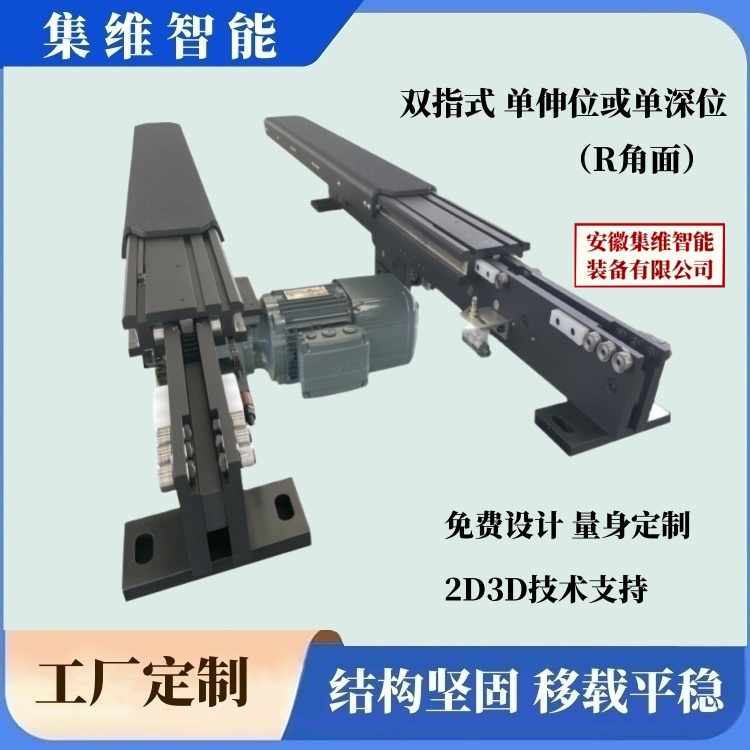

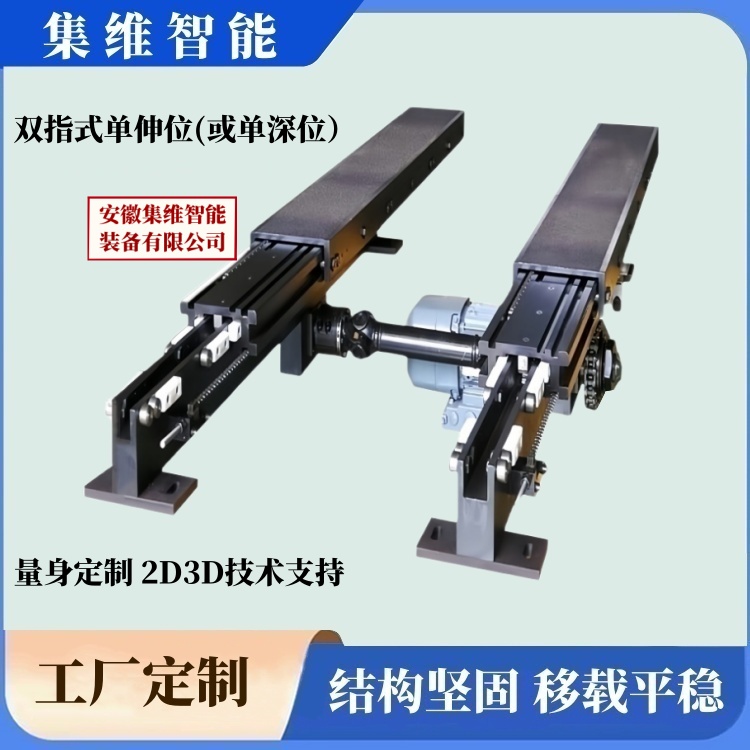

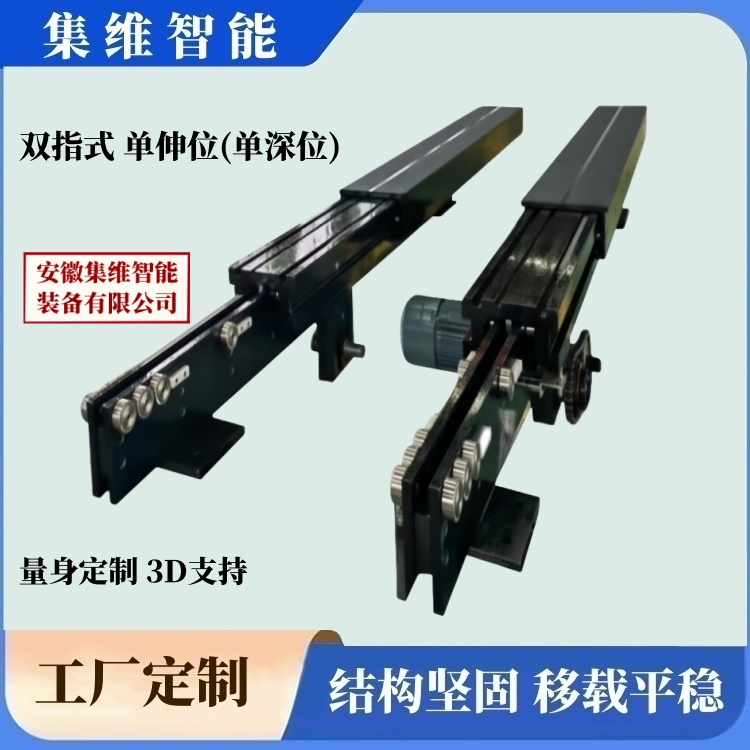

　　上图：集维/AHJW系列-双指式或双列式-单伸位或单深位（R角）-堆垛机双向自动伸缩叉_案例图

　　上图：集维/AHJW系列-双指式或双列式-单伸位或单深位（直角）-堆垛机双向自动伸缩叉_案例图

　　上图：集维/AHJW系列-双指式或双列式-单伸位或单深位（轻量型）-堆垛机双向自动伸缩叉_案例图

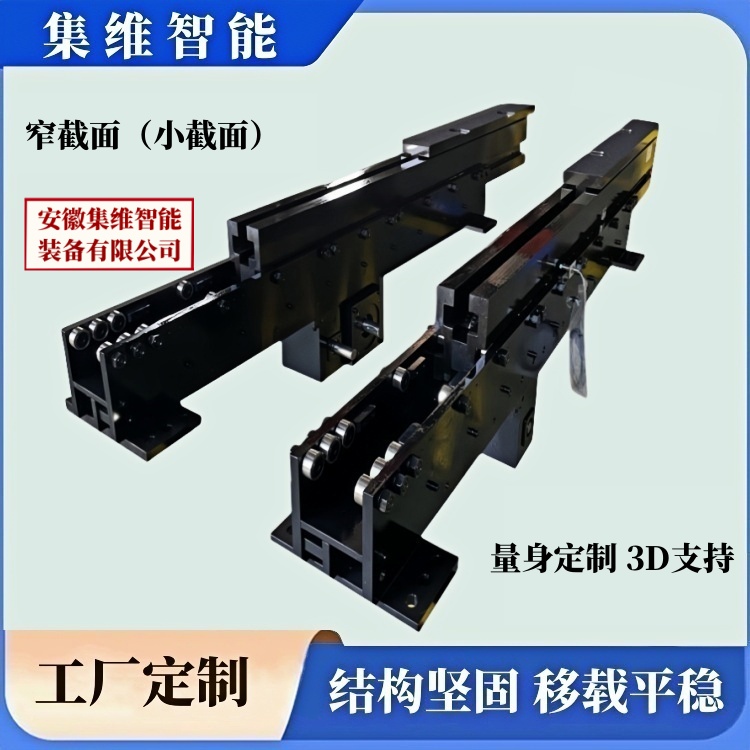

　　上图：集维/AHJW系列-双指式或双列式-单伸位或单深位（小截面或窄截面）-堆垛机双向自动伸缩叉_案例图

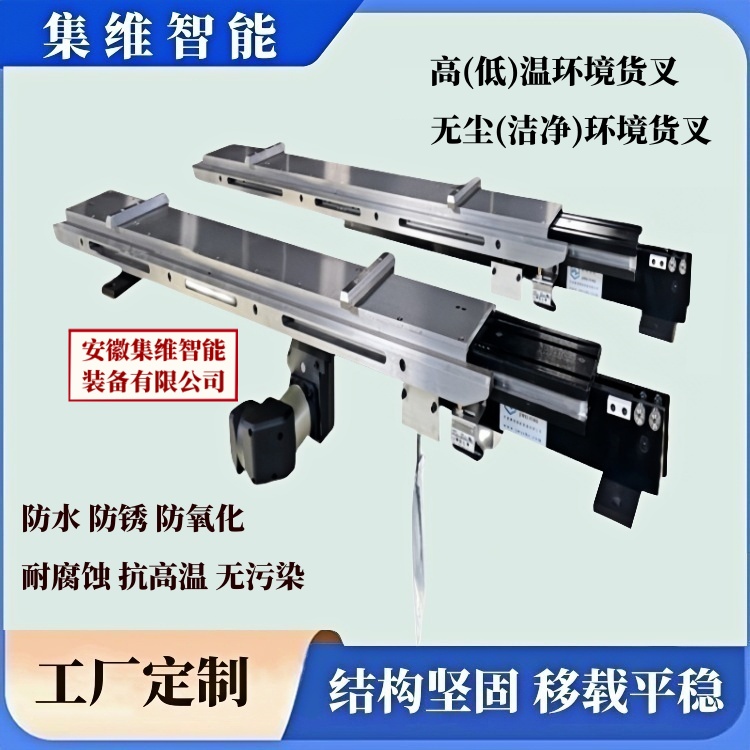

　　上图：集维/AHJW系列-双指式或双列式-单伸位或单深位（不锈钢）-堆垛机双向自动伸缩叉_案例图

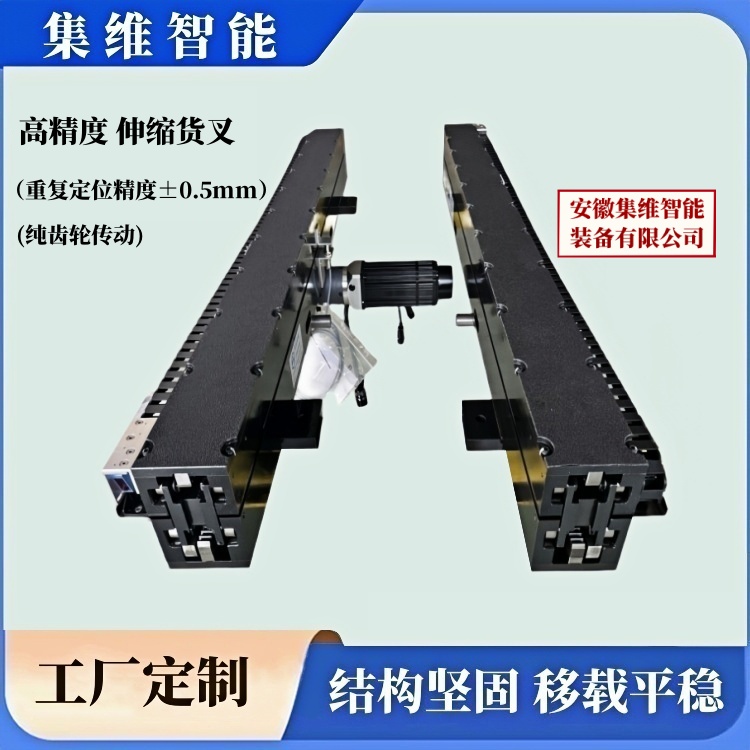

　　上图：集维/AHJW系列-双指式或双列式-单伸位或单深位（高精度）-堆垛机双向自动伸缩叉_案例图

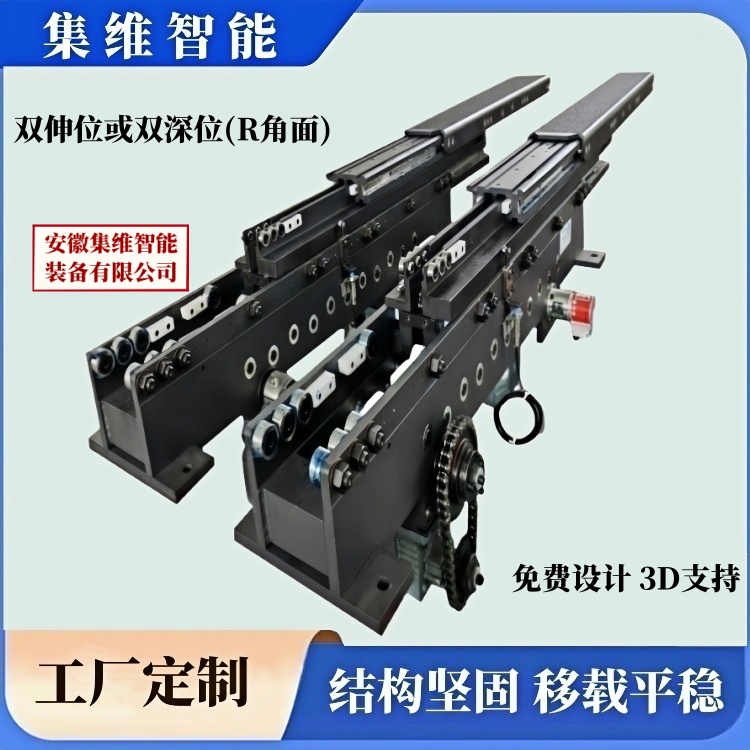

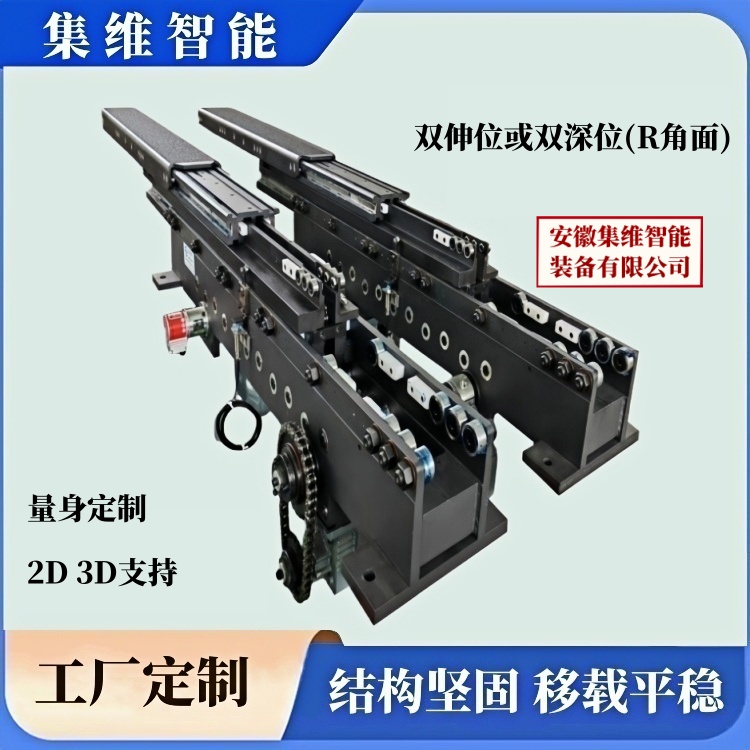

　　上图：集维/AHJW系列-双指式或双列式-双伸位或双深位（R角）-堆垛机双向自动伸缩叉_案例图

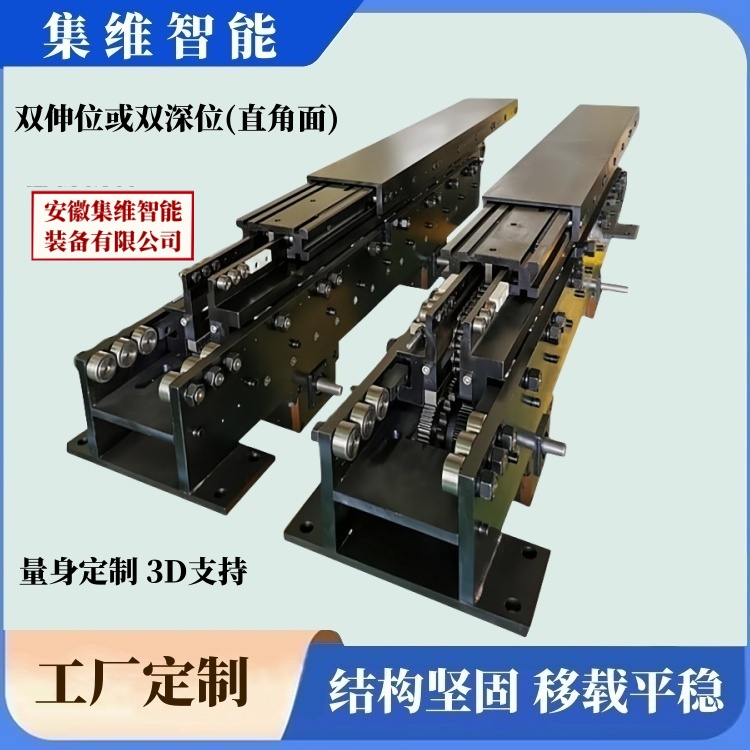

　　上图：集维/AHJW系列-双指式或双列式-双伸位或双深位（直角）-堆垛机双向自动伸缩叉_案例图

　　六、应用范围

　　堆垛机伸缩叉广泛应用于立体库、智能仓储、物流配送转运中心、自动化生产线、新能源换电站(重卡移动换电)、高温炉作业、冷库作业等多个行业领域，如：工业生产、设备制造、物流仓储、商品制造、智能应用、航空领域、轨道交通、医疗器械、新能源制造、电子工业、五金电器、化工原料、造纸工业、文化教育、烟(yan)草(cao)工业、食品饮料、印铁制罐、印刷包装等等，因为其特殊的构造性，不仅可以在常温下进行作业，也能在高温或低温下正常运行，具备全天候工作的性能！

　　七、工厂简介

　　安徽集维智能装备有限公司[马鞍山市]是一家专[zhuan]业的堆垛机伸缩货叉生产制造厂家，拥有完整的质量管理体系、丰富的设计经验，雄厚的加工实力，完(wan)全(quan)全自主设计、自行生产，拥有十多项实用新型专利证书，具备年生产1600多台套各类堆垛机伸缩货叉[移载货叉]的制造能力，具有快速完成方案的设计能力，短期交付的生产加工能力，具备提前交付或快速交付的应急能力，是业内较具规模的实体工厂！

　　上图：集维/AHJW系列-堆垛机双向自动伸缩叉_检测程序

　　上图：集维/AHJW系列-堆垛机双向自动伸缩叉_性能优势

　　上图：集维工厂_企业资质证书

　　上图：集维工厂_企业外景
