产品详情

型号	定制	材质	42CrMo
加工定制	是	外形尺寸	≤600
适用领域	智能仓储	产地	安徽
厂家	集维智能装备有限公司

　　一、基本简介

　　堆垛机货叉是一种物料移载或搬运机构，也称：堆垛机双向自动伸缩货叉，简称：伸缩货叉、自动伸缩货叉、双向伸缩货叉等，又名：堆垛机移载货叉、堆垛机伸缩牙叉、堆垛机伸缩叉等，它是现代物流仓储堆垛系统中的重要组件，智能化程度非常高，它能自动伸展和收缩，可根据控制系统发出的指令，通过电机的驱动，实现对不同高度、不同位置的货物进行精(jing)准(zhun)定位和搬运，具有强大的载荷能力，广泛应用于立体库、智能仓储系统中.

　　二、结构设计

　　堆垛机货叉是由上叉体(前叉体)、中叉体、下叉体(固定叉体)等三段叉体叠加在一起组成的，辅以导向滚轮、导向滑块、齿轮齿条[或链轮链条、或同步带]、限位开关[行程开关]、中位开关[接近开关]、扭力限制器、编码器、驱动器、电机、减速机、联轴器等部件构成的一个完整的伸缩或移载机构！

　　三、工作原理

　　堆垛机货叉的下叉体(固定叉体)直接安装在载货台上，中叉体在齿轮齿条链条的驱动下，向外移动大约自身长度的一半，上叉体(前叉体)再从中间叉体的中点继续向外延伸！

　　也可根据实际需求采用四段式叉体结构，也就是在三段叉体的基础上再増加一段叉体，即一节固定叉体、三节可移动或可伸缩叉体(上中叉体、下中叉体、上叉体)，使货叉的行程更大、移载距离更远！

　　常用分类

　　四、结构分类

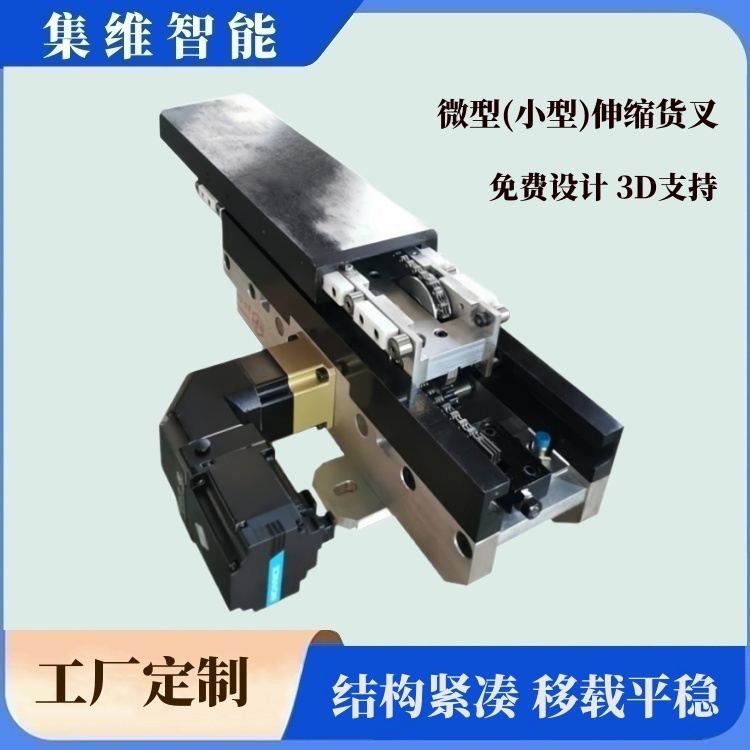

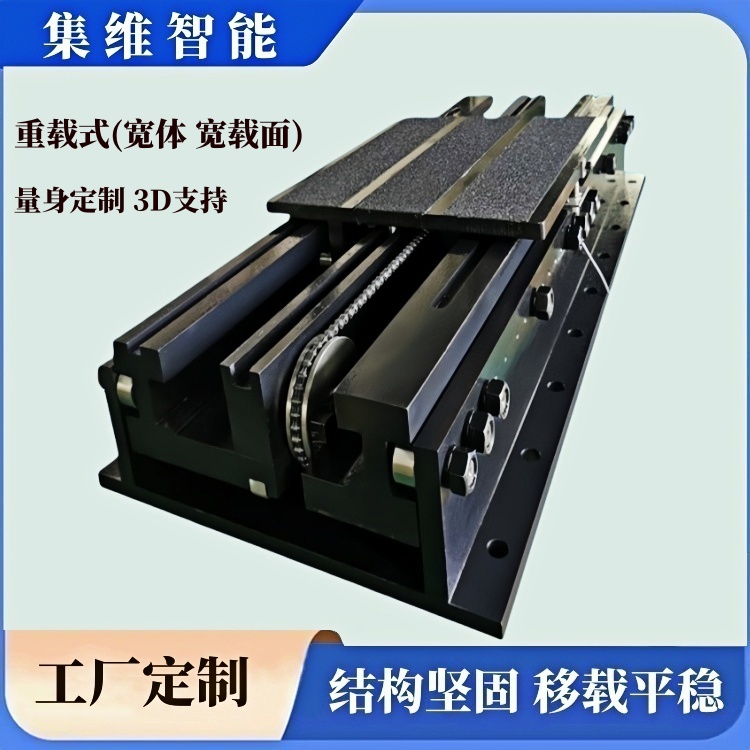

　　堆垛机货叉有多种结构类型，不同的移载物料、不同的使用环境、不同的存储方式等，使用的货叉类型也都不尽相同！如：

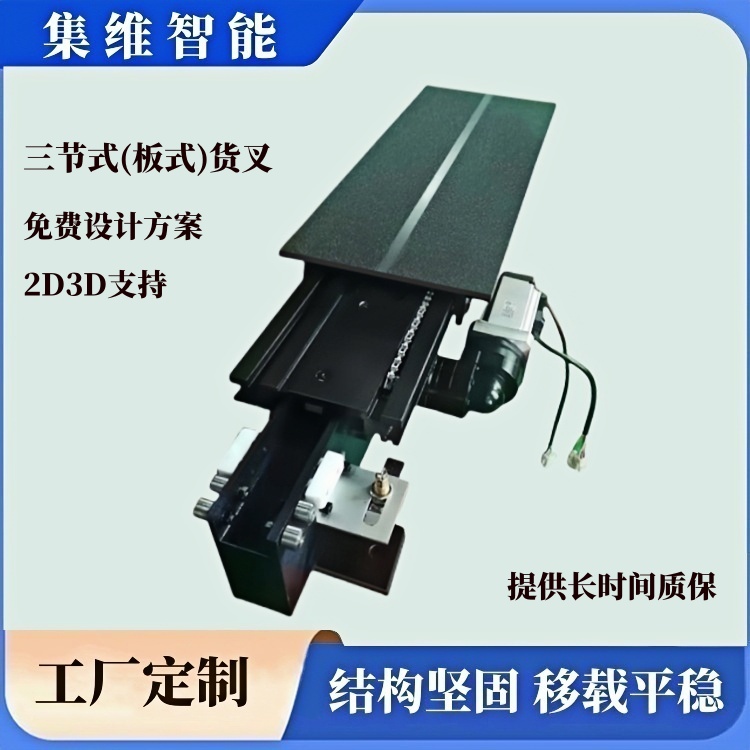

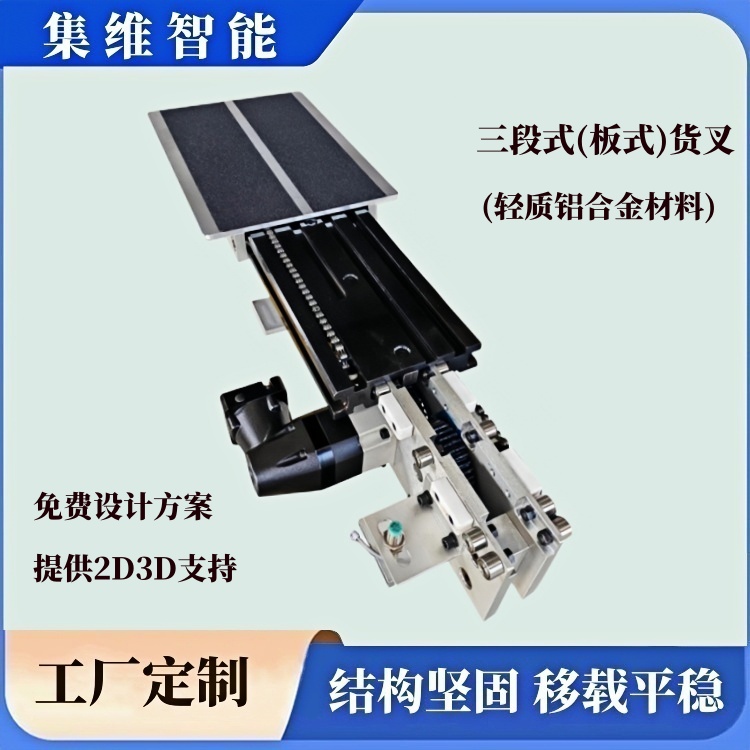

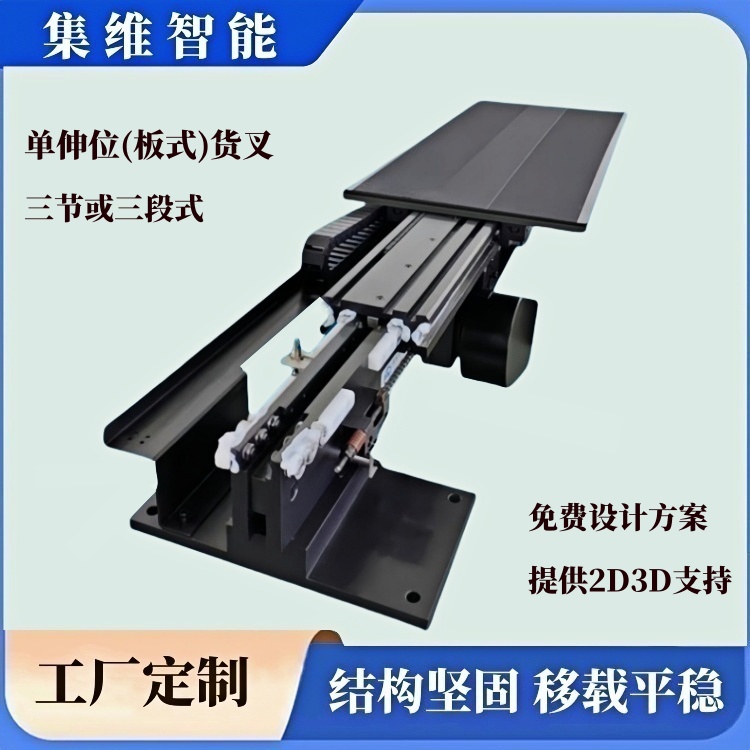

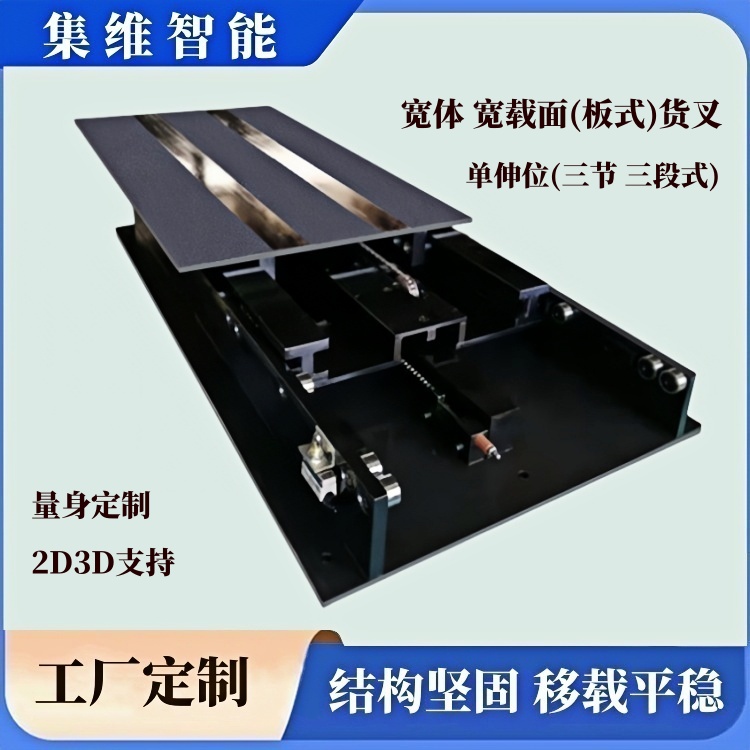

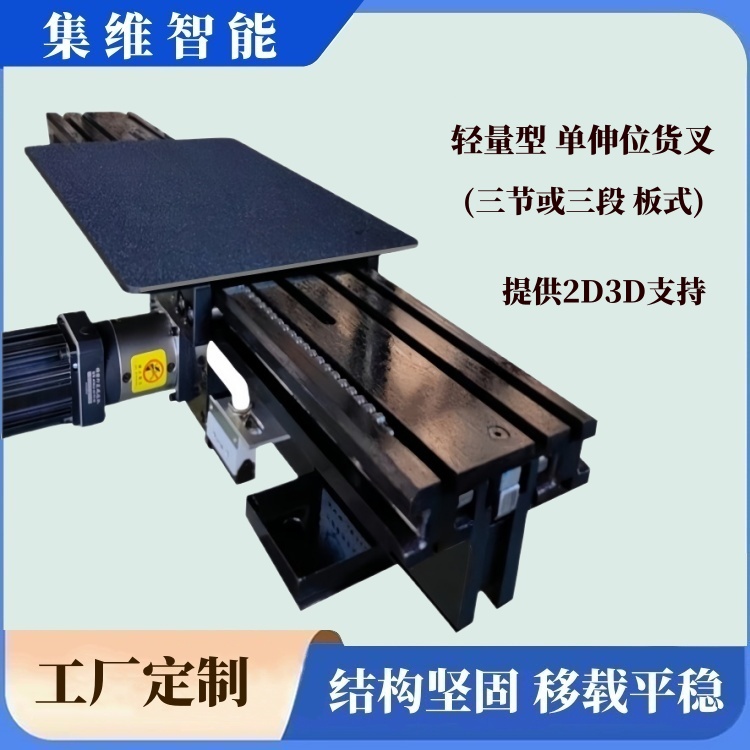

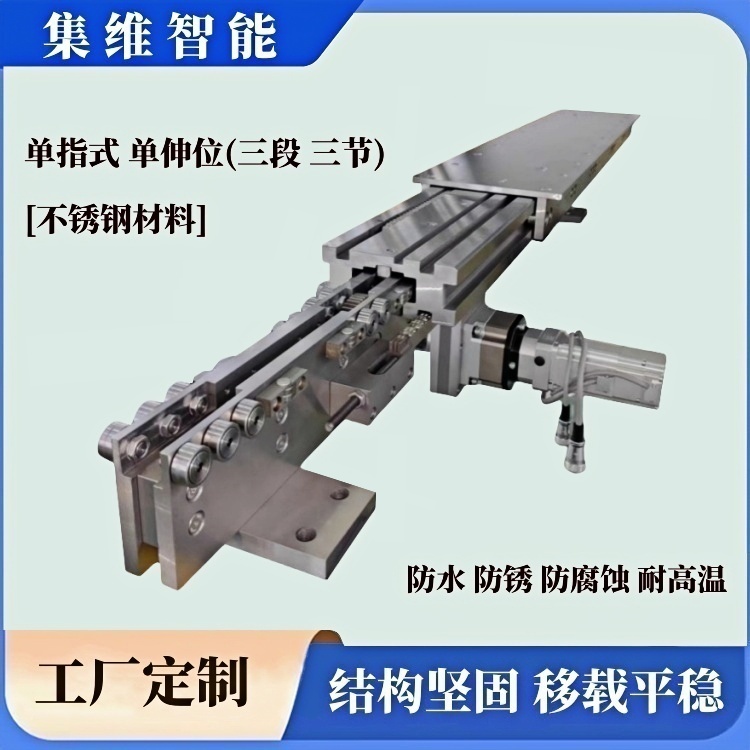

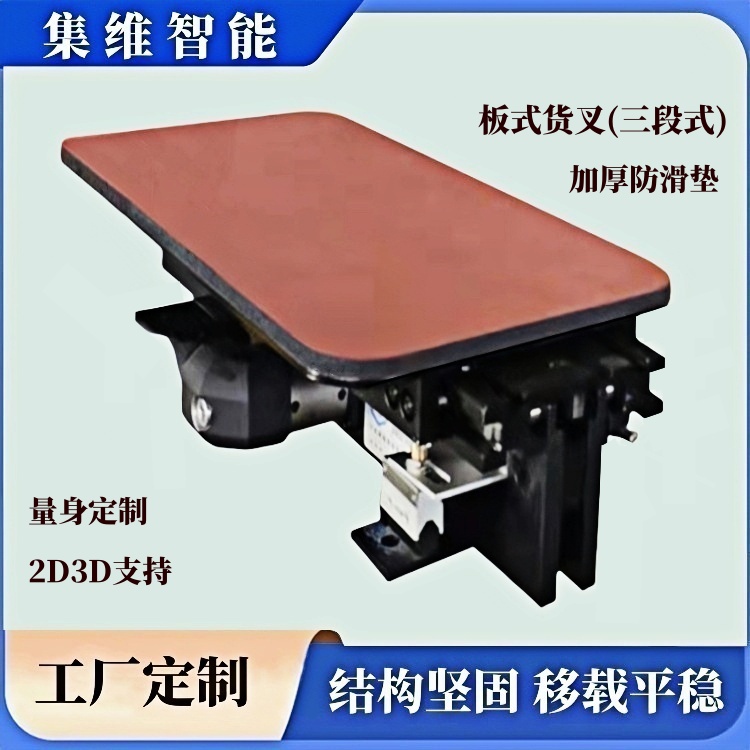

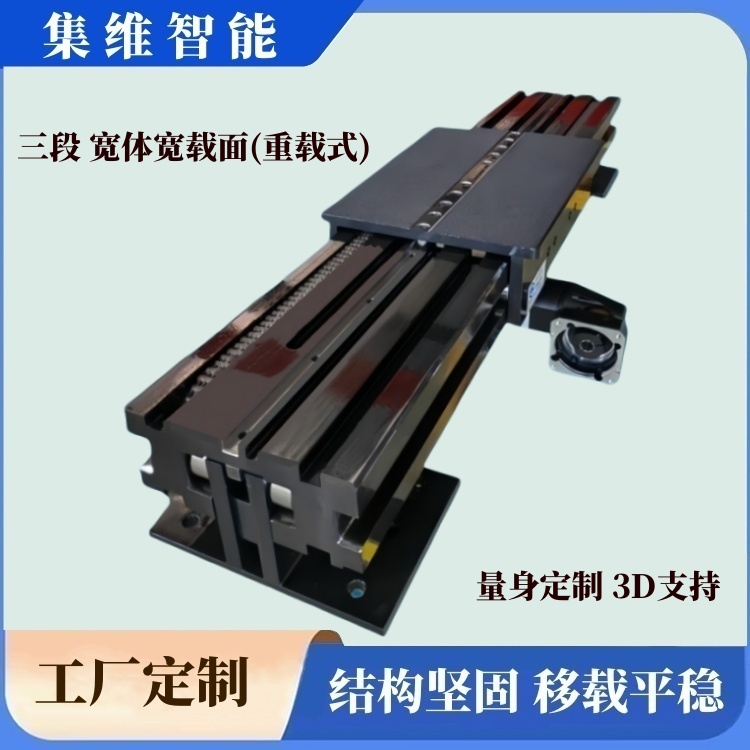

　　(1).三节式或三段式的单深位结构（或单伸位结构）（注*：移载距离略大于叉体自身长度，可基本满足移载需求）；

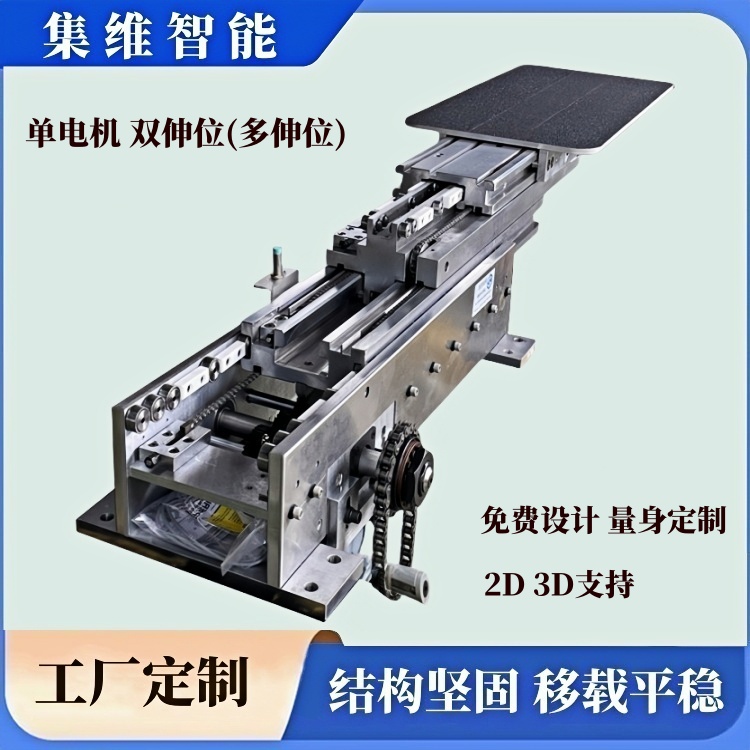

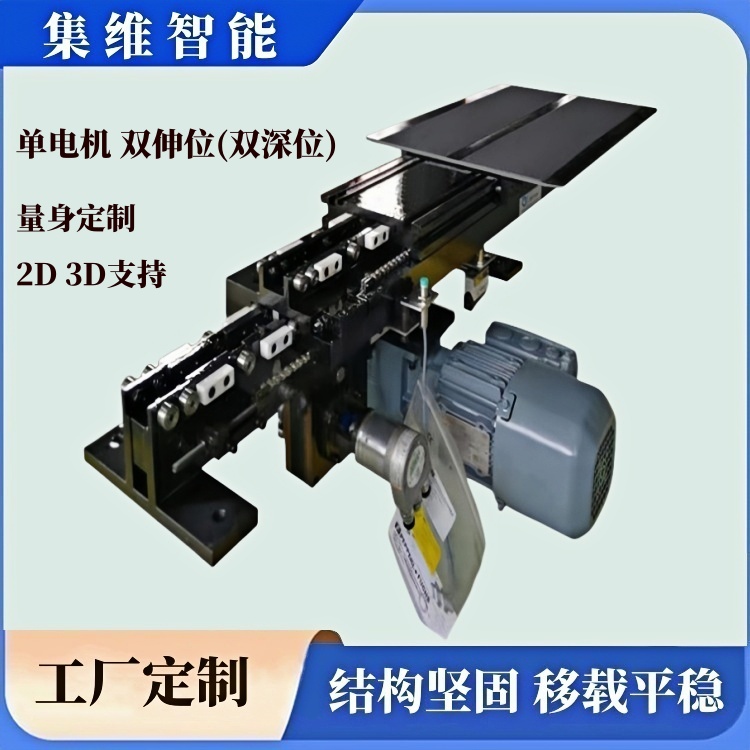

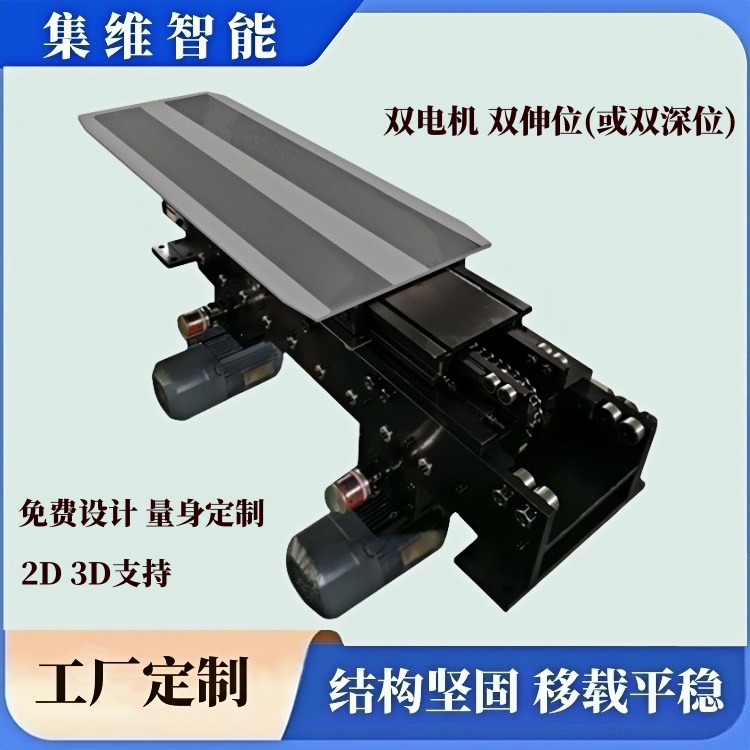

　　(2).四节式或四段式的双深位结构（或双伸位结构）（注*：移载距离比较大，两倍于叉体自身长度，也有较大的载荷能力）；

　　(3).日常广泛使用的齿轮齿条链条组合传动结构（注*：运行精度在±2mm左右）；

　　(4).高精度定位的纯齿轮齿条传动结构（注*：运行精度在±2mm左右）；

　　(5).载荷量比较轻的同步带传动结构（注*：载荷量100kg以内）；

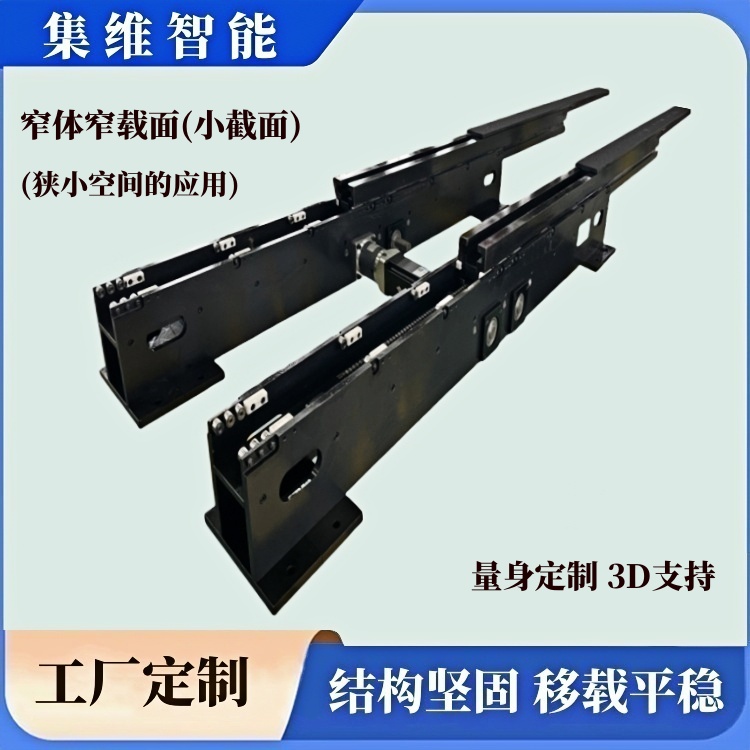

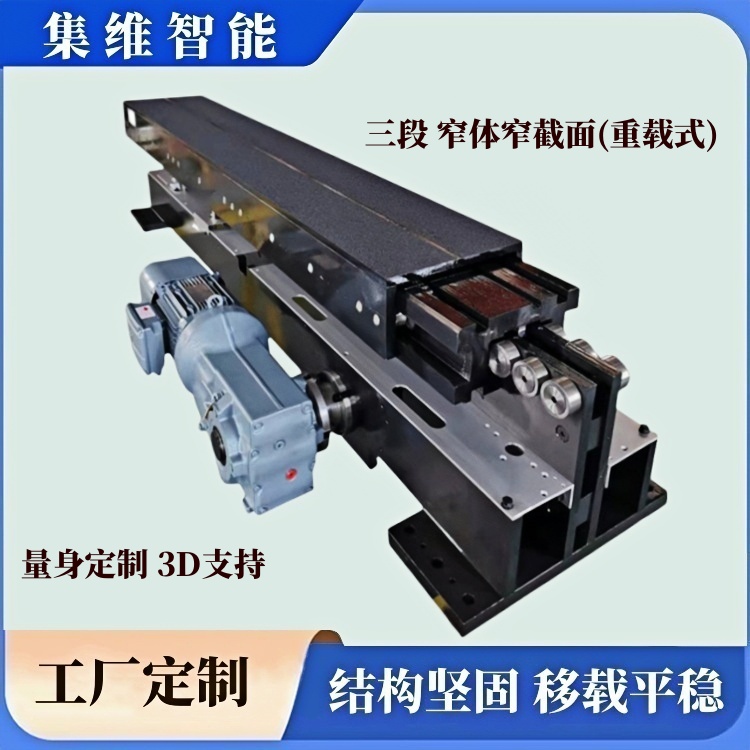

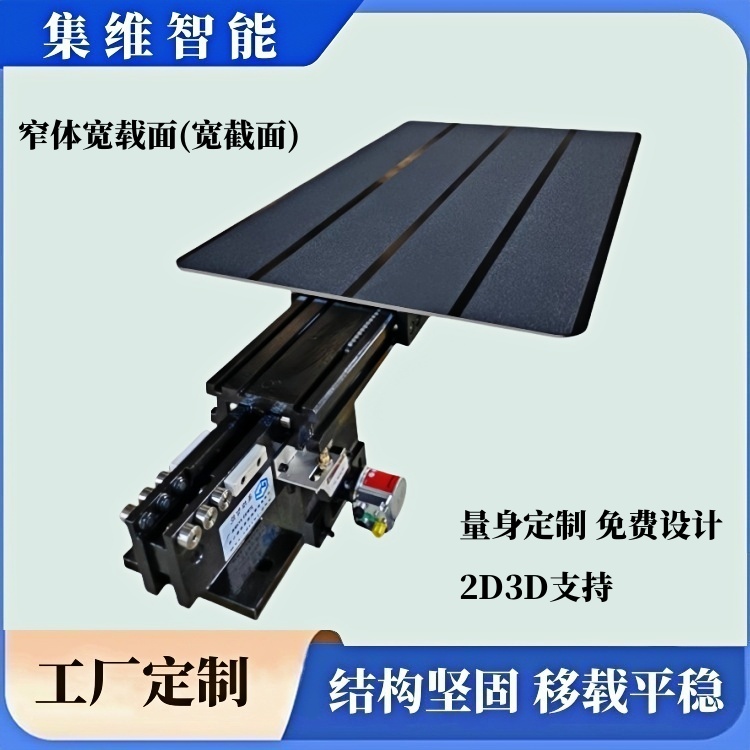

　　(6).狭小空间应用的窄截面（或小截面）结构（注*：叉臂整体高度或厚度要比普通叉臂高不少）；

　　(7).移载物体积比较小的单组叉臂独立运行的单列式（或单指式）结构（注*：载荷量基本不受限制）；

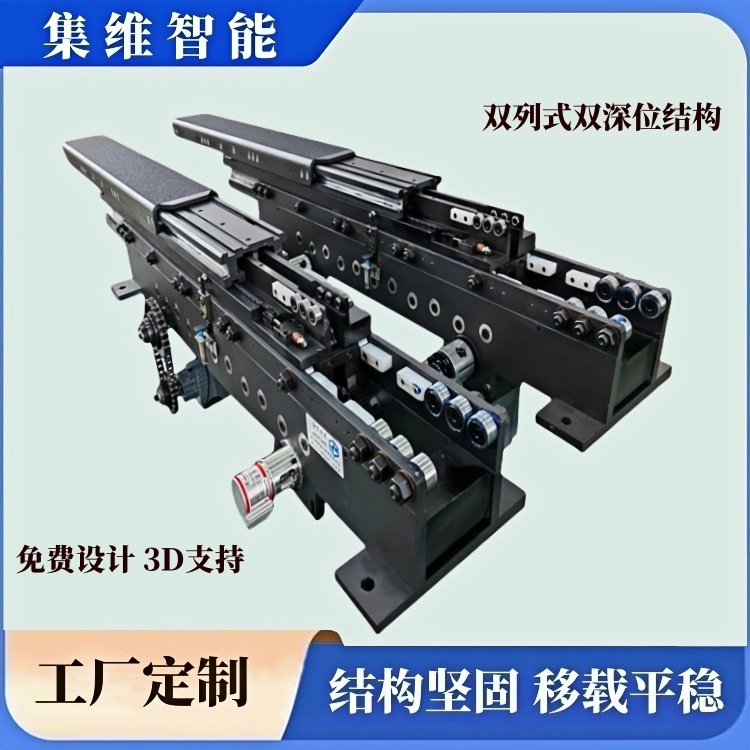

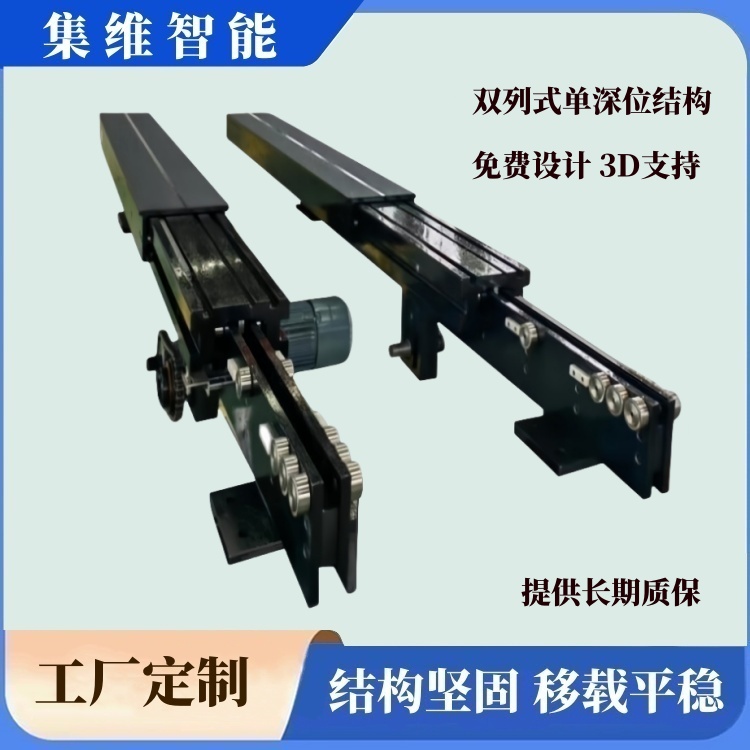

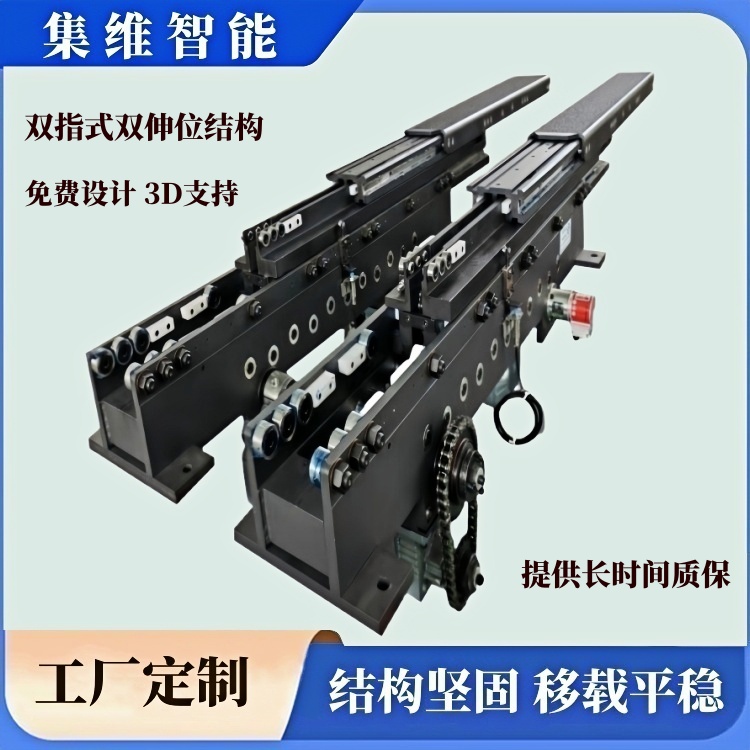

　　(8).移载物体积比较大的两组叉臂组合运行的双列式（或双指式）结构（注*：运载能力比较强大）；

　　(9).移载物超长超大的多组叉臂同步运行的多叉联动式结构（注*：运载能力更强大）；

　　(10).高温炉作业的高温环境货叉（注*：能适应1000度的高温环境）；

　　(11).用于冷库作业的低温环境货叉（注*：能适应各种低温环境）；

　　(12).用于无粉尘无污染的全封闭的医药、食品、电子等行业的无尘环境货叉（*注：包含万级洁净环境、千级洁净环境、百级洁净环境等）.

　　五、主要参数

　　[1].叉体材料：42CrMo(二次锻打)

　　[2].负载上限：额定载荷+30%

　　[3].移载距离：按设定要求

　　[4].行程余量：+30mm～50mm

　　[5].空载速度：60m/min

　　[6].满载速度：30～40m/min

　　[7].空载加速：1m/sx(可调)

　　[8].满载加速：0.5m/sx(可调)

　　[9].输出转速：79rpm/min

　　[10].制动电压：220v/380v

　　六、常用配置

　　[1].滚动轴承：IKO/KIS

　　[2].传动链条：桂盟链条

　　[3].导向滑块：UPE超高分子

　　[4].扭力限制器：Mikipulley

　　[5].中位开关[接近开关]：NBN4-12GM40-E2 P+F

　　[6].限位开关[行程开关]：D4MC-5020-Nomron

　　[7].编码器： TR(帝尔)、kubler(库伯勒)

　　[8].动力配置：SEW变频电机或伺服电机

　　七、性能特点

　　堆垛机货叉采用坚固的结构设计，性能稳定、移载平稳、运行流畅、具备强大的载荷能力，可确保货物在存取过程中，不会发生偏移或掉落，具有安全快捷、节能高效之特点，易于维护、保养方便.

　　八、应用范围

　　堆垛机货叉广泛应用于立体库、智能仓储、物流配送转运中心、自动化生产线、新能源换电站(重卡移动换电)、高温炉作业、冷库作业等多个行业领域，如：工业生产、设备制造、物流仓储、商品制造、智能应用、航空领域、轨道交通、医疗器械、新能源制造、电子工业、五金电器、化工原料、造纸工业、文化教育、烟(yan)草(cao)工业、食品饮料、印铁制罐、印刷包装等等，因为其特殊的构造性，不仅可以在常温下进行作业，也能在高温或低温下正常运行，具备全天候工作的性能！

　　九、工厂简介

　　安徽集维智能装备有限公司[马鞍山市]是一家专[zhuan]业的堆垛机伸缩货叉生产制造厂家，拥有完整的质量管理体系、丰富的设计经验，雄厚的加工实力，完(wan)全(quan)全自主设计、自行生产，拥有十多项实用新型专利证书，具备年生产1600多台套各类堆垛机伸缩货叉[移载货叉]的制造能力，具有快速完成方案的设计能力，短期交付的生产加工能力，具备提前交付或快速交付的应急能力，是业内较具规模的实体工厂！
