| 型号 |
GIQ |
材质 |
不锈钢 |
| 连接形式 |
法兰 |
|

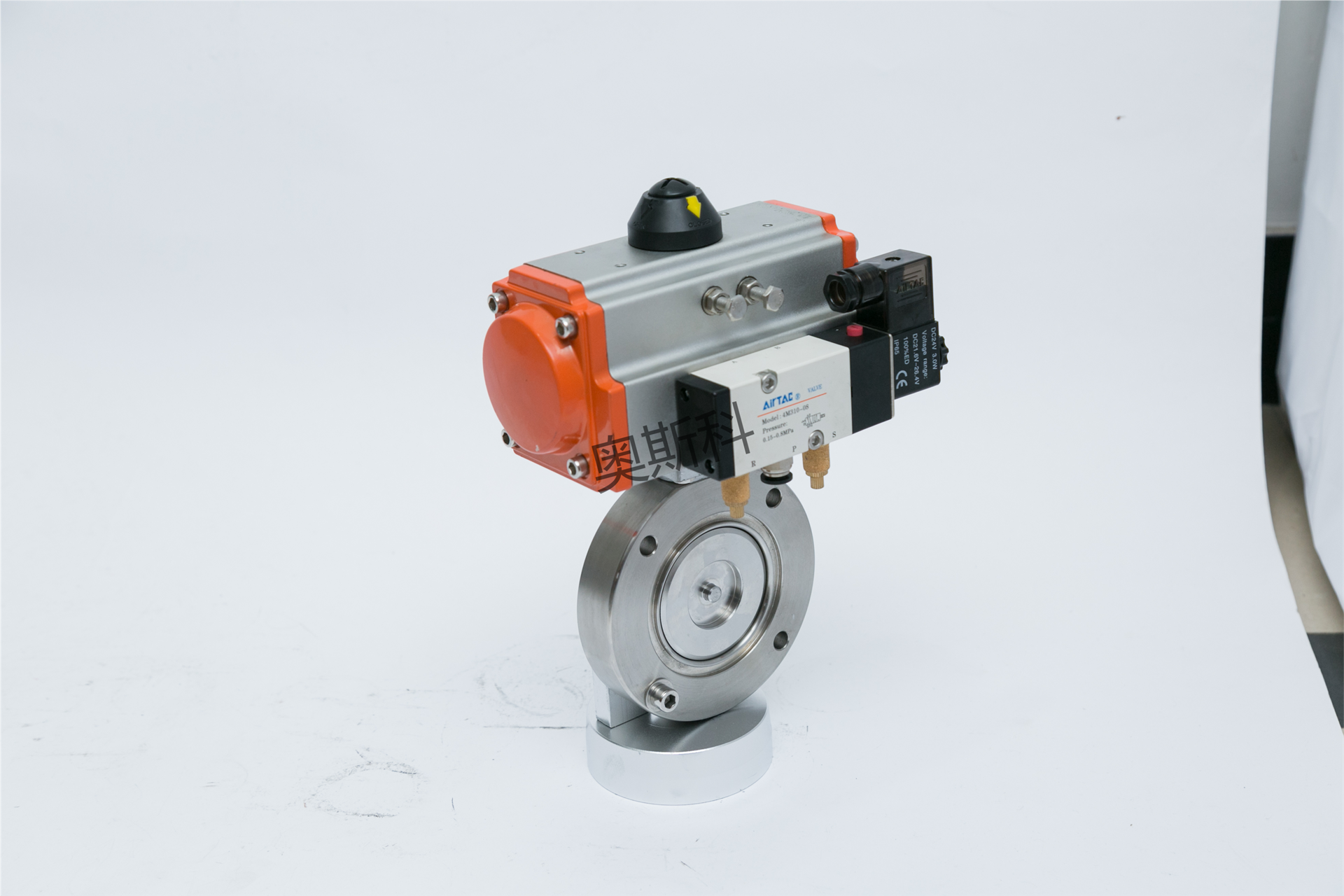

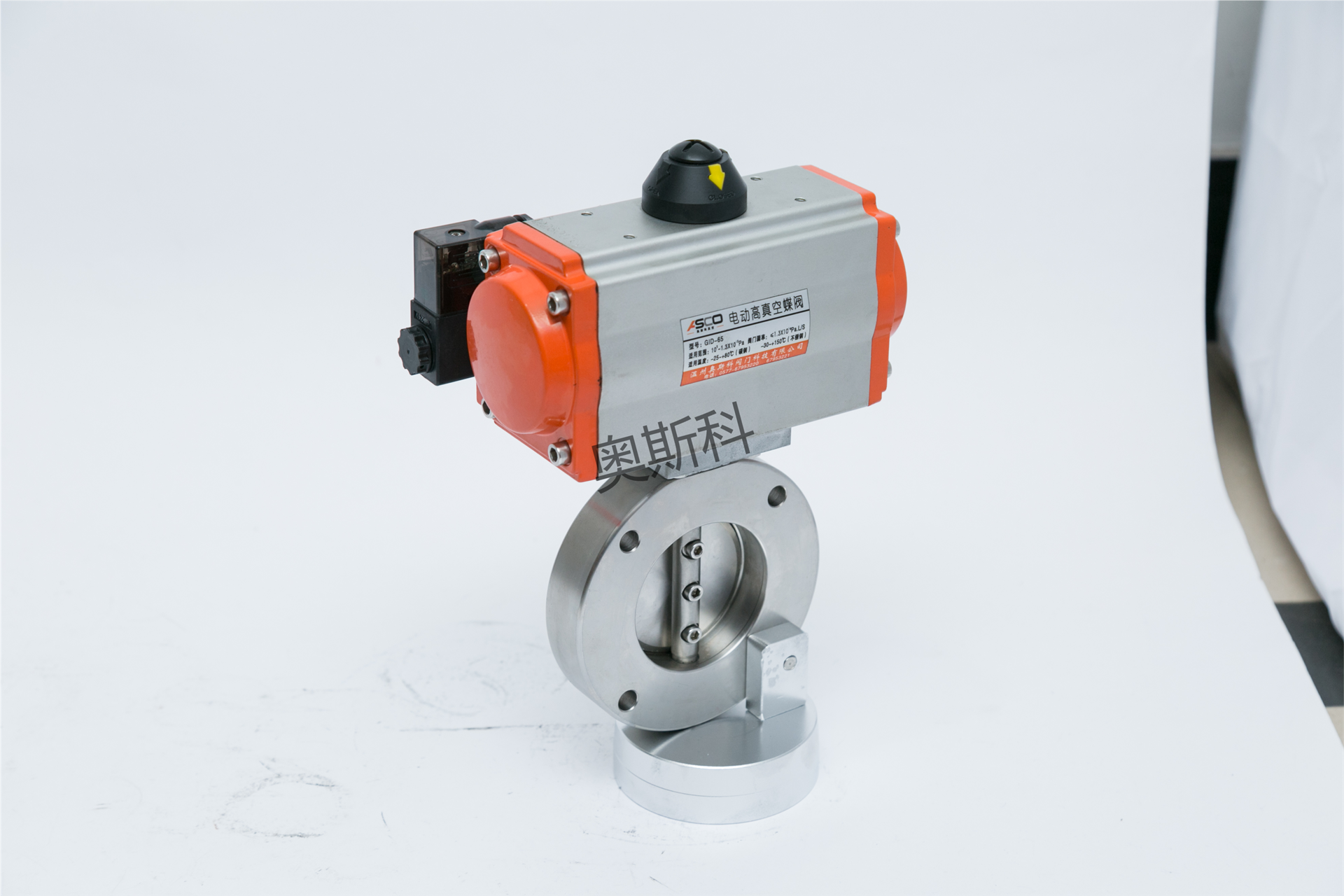

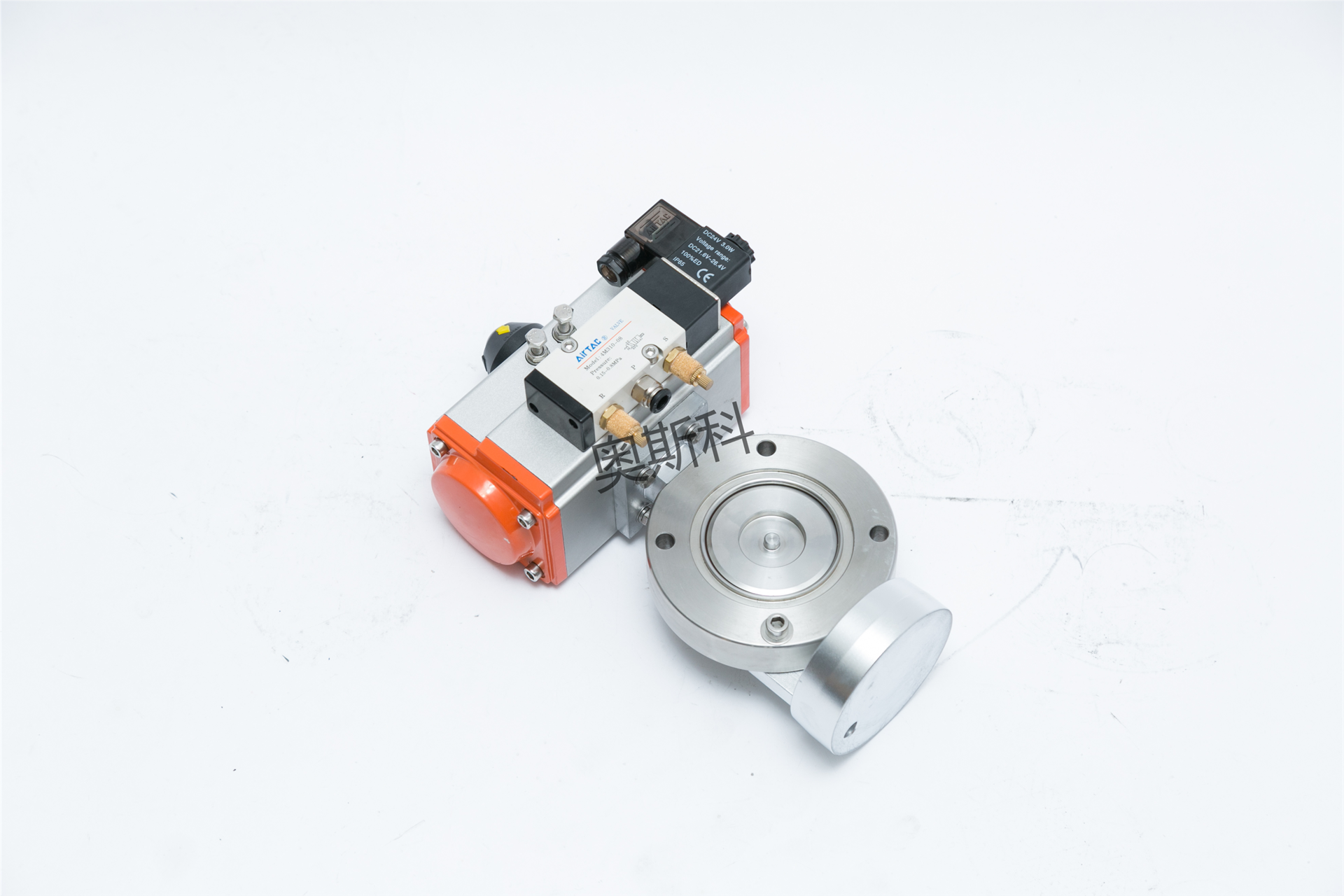

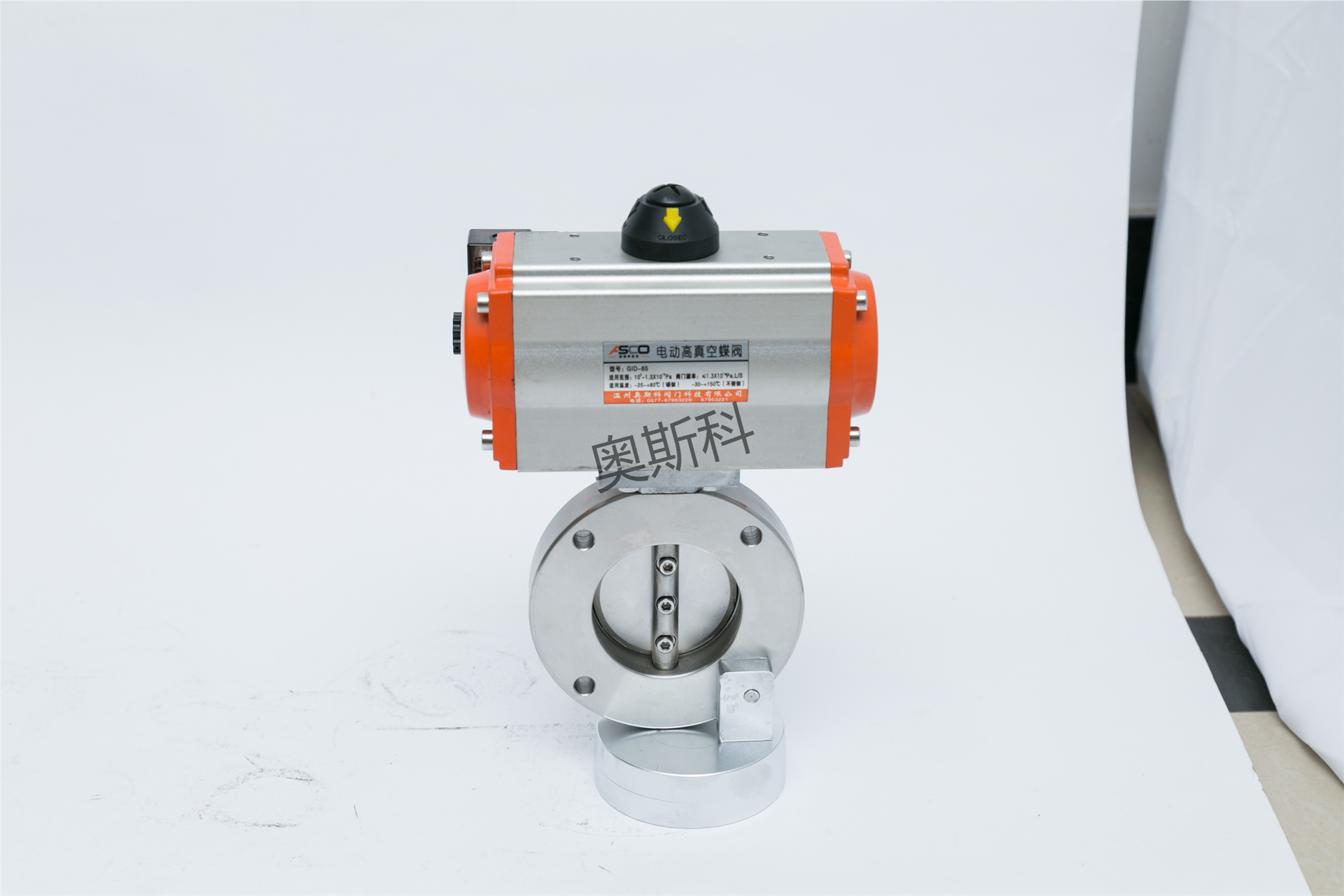

GIQ－型系列气动高真空蝶阀的气动执行器是以压缩空气为动力。通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械传动，以角行程输出扭矩来驱动蝶阀做启闭运动,从而达到接通或切断真空管路中气流的目的。阀门的阀板采用夹紧结构，把阀板的密封圈夹紧，有微调主密封功能。是目前一种新型的气动执行器控制的气动高真空蝶阀，分为双作用和单作用（弹簧复位）气缸。可选配反馈信号装置及电气阀门。
技术参数及连接标准
1、总体漏率：≤1.3X10-6Pa·L/s;
2、使用范围：105~1.3X10-5Pa。
3、介质温度:-25~+80℃(丁腈橡胶)；
-30~+150℃(氟橡胶)。
4、气源压力：0.4~0.8MPa
5、电源电压：标准出厂:AC220V/50Hz
特殊:AC110V;DC24V;DC12V。
6、气动执行器：标准出厂:双作用式
特殊:单作用式(有弹簧返回)
7、安装位置:任意。
8、开启范围:0~90°。
9、法兰标准:GB/T6070标准或JB919标准。
10、适用工作介质为空气及非腐蚀性气体。
11、可选配件：气源处理器、开关信号反馈器 ；
开关隔爆信号反馈、防爆电磁阀线圈；
智能型(4~20mA)。
