| 型号 |
CCQ |
材质 |
不锈钢 |
| 连接形式 |
法兰 |
|

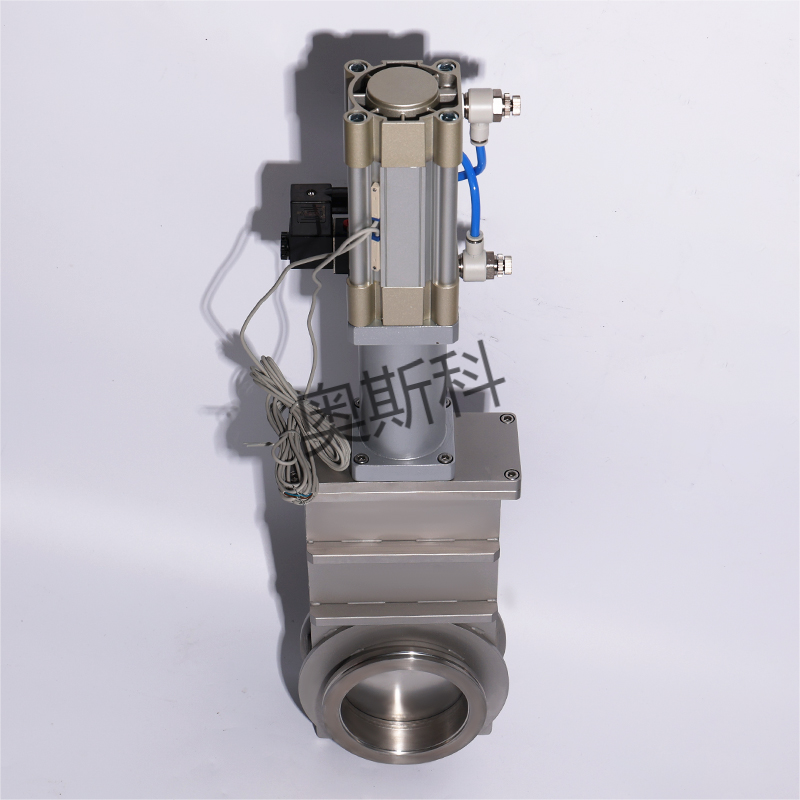

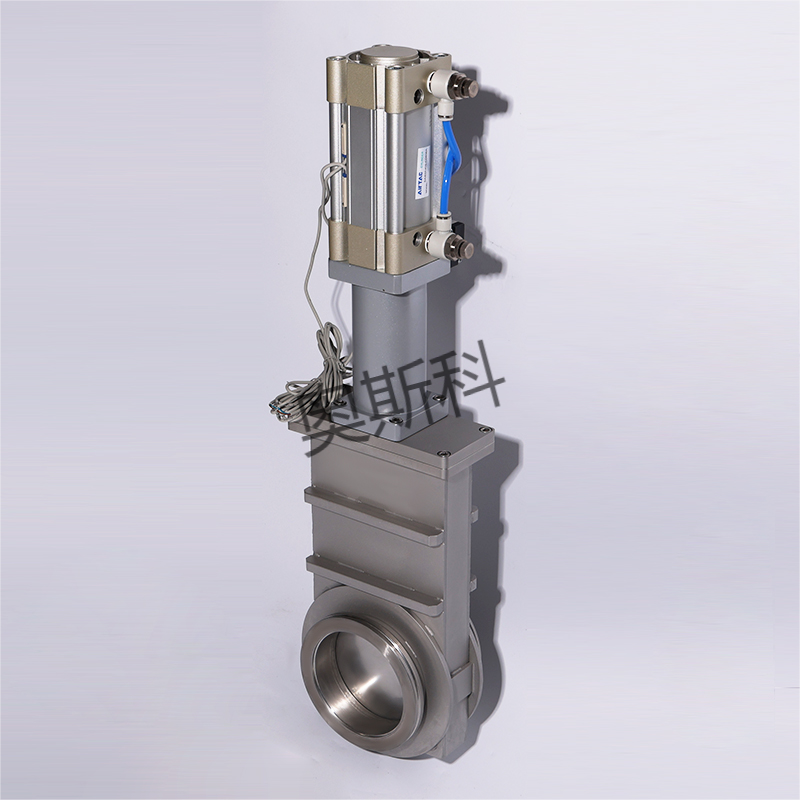

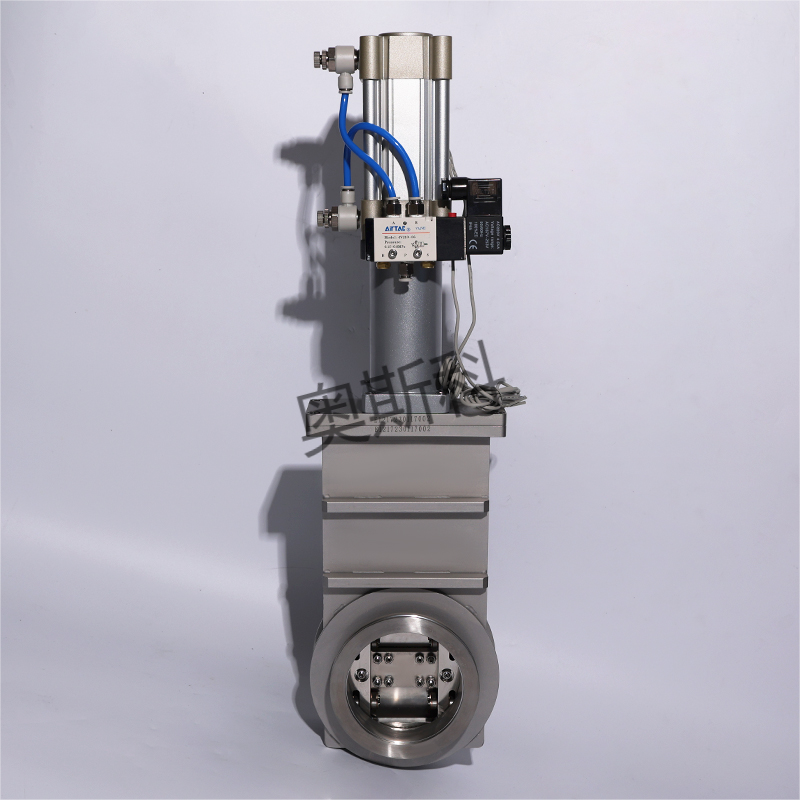

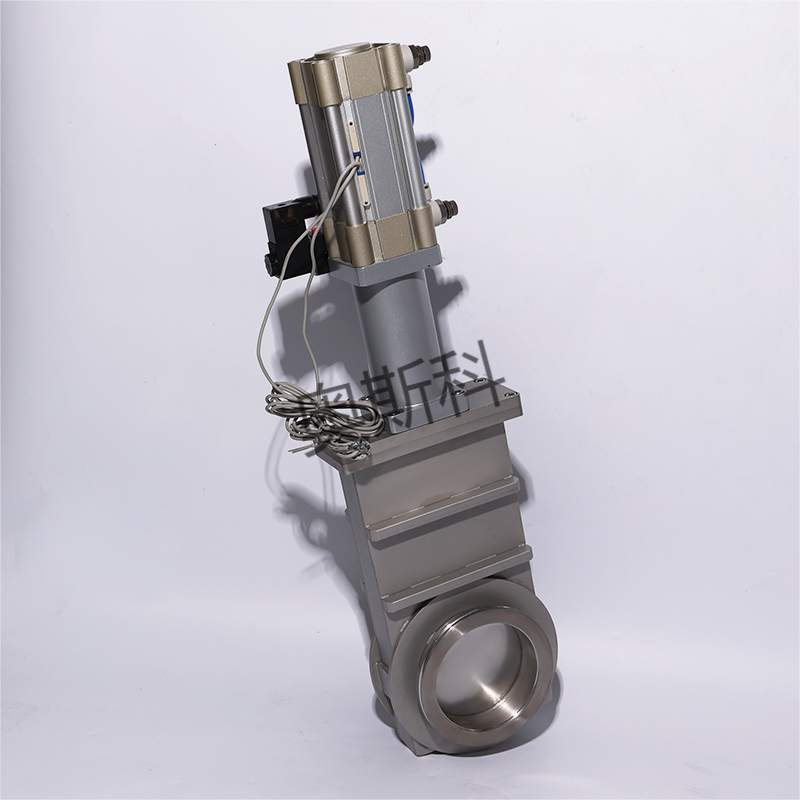

CCQ 型系列气动超高真空插板阀是以压缩空气为动力，通过气缸活塞杆推动钢球架运动来实现阀板的开启和关闭，驱动方式简单可靠，响应速度快。当需要关闭阀门时，活塞杆推动钢球架撑开阀板，实现关闭动作；当需要打开阀门时，靠弹簧力收拢阀板打开，然后活塞杆再退出。这种工作方式能够有效地控制超高真空管路中的气流通断。阀门具有动作平稳、使用可靠、操作方便、适用范围广、密封性能好和寿命长等优点。广泛应用于科研实验中的超高真空系统，如物理、化学等领域的基础研究设备，用于控制实验环境中的真空度和气流。在电子工业中，特别是半导体制造等高精度工艺过程中，用于控制工艺气体的流动，保证生产环境的超高真空状态，防止杂质气体对半导体芯片制造产生不良影响。在航空航天领域，也用于一些对真空环境要求极高的设备和系统中，如航天器的真空模拟测试设备等。
技术参数及连接标准
1、总体漏率：当公称通径DN≤200 时，阀门漏率≤1.3×10-7Pa?L/s；
当公称通径DN≥250 时，阀门漏率≤6.7×10-7Pa?L/s；
2、使用范围：105～1.3×10-7Pa；
3、阀门开启时阀板两侧的压差：≤2.7×103Pa；
4、主要材质：不锈钢（304）
5、适用温度:-30~+150℃。
6、电源电压：AC220V/DC24V
7、气源压力：0.5-0.7MPa
8、安装位置：密封面朝向真空。
9、连接形式：CF国标铜垫圈密封刀口法兰、LF橡胶圈密封法兰、
GB-LP固定法兰和ISO-F 固定法兰四种连接方式。
10、适用工作介质为空气及非腐蚀性气体。
