| 型号 |
SP1000 |
材质 |
工具钢 |
| 功率 |
20W |
分辩率 |
0.05μm |
| 传感器 |
数字式轮廓传感器 cp-ztr-dc |
环境要求 |
温度：现场温度：12～26℃ 理想温度：20±2℃ 阶梯温度不超过1℃/h 相对湿度：＜85%（无凝露） |
| 产地 |
中国 |
厂家 |
威尔 |

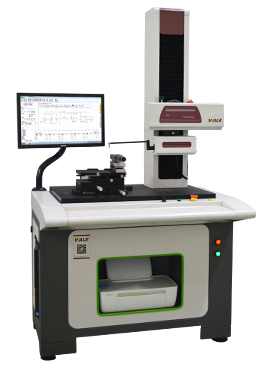

国产威尔 轮廓仪 威尔轮廓测量仪 表面形状测量仪SP1000
轮廓仪
特点：
2 标准型，使用成本低
2 数字式轮廓传感器
2 大量程轮廓测量
? 测量原理
本仪器测量原理为直角坐标测量法，即通过X轴、Z1轴传感器，测绘出被测零件的表面轮廓的坐标点，通过电器组件，将传感器所测量的坐标点数据传输到上位PC机，软件对所采集的原始坐标数据进行数学运算处理，标注所需的工程测量项目。
? 测量功能
尺寸：包含水平距离、垂直距离、线性距离、半径、直径
夹角：包含水平角、垂直角、夹角
位置公差：包含平行度、垂直度
形状公差：包含直线度、凸度、圆弧轮廓度
辅助生成：包含辅助点、辅助线、辅助圆
? 测量范围
| 项目
|
测量范围
|
分辨率
|
|
驱动器
|
100mm
|
0.2μm
|
|
传感器
|
20mm
|
0.05μm
|
|
立柱
|
320mm
|
-
|
? 技术规格
| 技术参数
|
线性精度1
|
±（1.5+|0.2H|）μm
|
|
圆弧2
|
±（2+R/8）μm
| |
|
角度3
|
±2′
| |
|
直线度4
|
0.8μm/100mm
| |
|
运动控制
|
X轴驱动方式
|
电动
|
|
Z轴驱动方式
|
电动
| |
|
X轴驱动速度
|
0.1~10mm/s
| |
|
Z轴驱动速度
|
0.5-10mm/s
|
注：1、H为水平位置上的测量高度；2、2mm＜R＜10mm的标准球，取样圆弧夹角为120°；3、60°、90°的角度块，角边取样长度为5mm；4、λc为2.5mm，测量速度为≤0.3mm/s；5、2mm＜R＜10mm的标准球，取样圆弧夹角为120°6、以上参数均在20℃±5℃，阶梯温度不超过2℃/h的环境下测得；7、地面震动RMS
＜50HZ 2.5μm/s /＞50HZ 5.0μm/s。
? 环境要求
室内周围应无影响测量的灰尘、振动、噪音、气流、腐蚀性气体和较强磁场
地面震动RMS： ＜50HZ 2.5μm/s / ＞50HZ 5.0μm/s
电 源：AC 220V±5% 50Hz 单独地线
功率需求：500W
温度：现场温度：12～26℃ 理想温度：20±2℃ 阶梯温度不超过1℃/h
相对湿度：＜85%（无凝露）
