　　一、产品概述

　　AM6-L、AM6-S 微机保护测控装置（以下简称装置）集保护、控制、测量、通讯和监视功能于一体，资源丰富、配置完善、维护方便、稳定可靠，适用于 35kV 及以下电压等级电力系统的保护和测控。应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。

　　微机保护测控装置硬件设计采用可靠性配置，软件配以专门的保护算法，抗干扰性能强，可靠性高，保护实现方式灵活，能与 Acrel-2000 变电站综合自动化系统配套使用，为电力系统的安全可靠运行提供保障。

　　二、产品特点

　　12 路（可扩展到 14 路）交流电压/电流通道，测量三相电流、两路零序电流、三相电压、零序电压、有功功率、无功功率、功率因数、频率、有功电能、无功电能。保护电流的测量不仅反映基波，还可以通过逻辑可编程软件增加测量 2~10 次谐波，具有带谐波制动的保护功能。

　　具有 2 路 4～20mA 直流模拟量变送输出，可通过逻辑可编程软件自定义变送量。

　　自带操作回路，可自适应 0.25~5A 开关跳合闸电流。

　　20 路有源开关量输入通道、除操作回路外独立 10 路无源开关量输出通道。

　　具有 2 路 RS485 串行通讯接口，支持 IEC60870-5-103、Modbus-RTU 规约；2 路以太网接口，支持 TCP IEC60870-5-103、TCP Modbus-RTU 规约。

　　具有 GPS 对时功能，可采用硬接点分脉冲或秒脉冲方式，也支持 IRIG-B 对时方式（RS485 接口）。

　　带一个 RS232 接口，可通过 USB 转 232 数据线升级装置程序，还可上传装置定值、动作事件信息和故障录波数据，方便现场事故分析。2

　　带一个 UBS 接口，可通过 U 盘升级装置程序，也可导出装置的定值、故障录波数据，方便故障分析。

　　三、产品功能

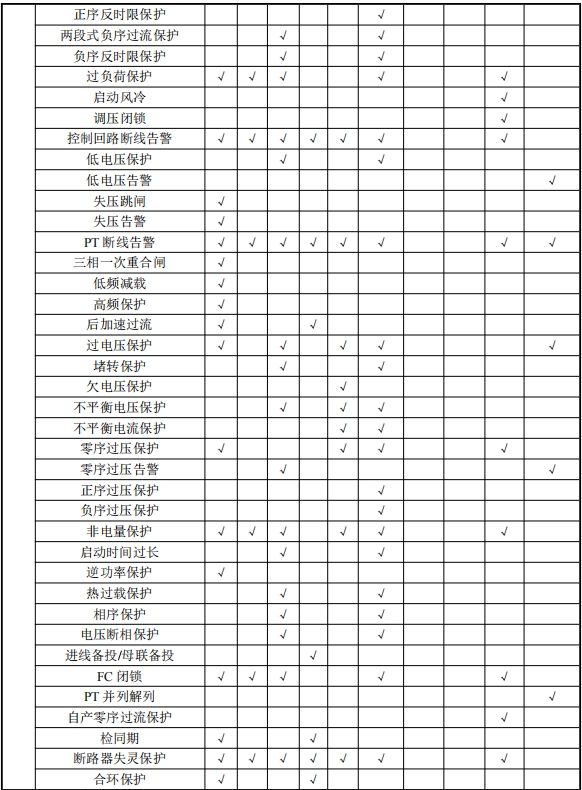

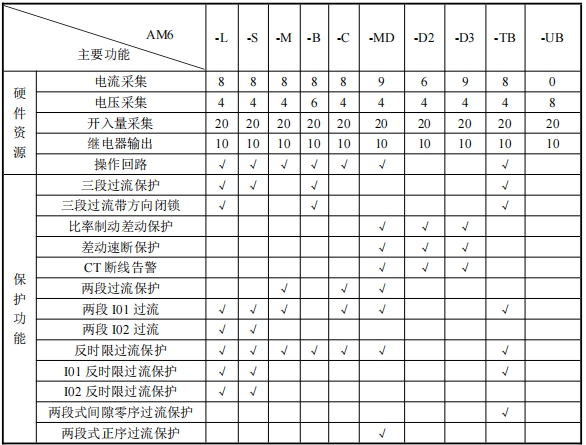

　　注：√表示具备此功能，■表示可选功能，空白表示无此功能。

　　四、装置操作说明

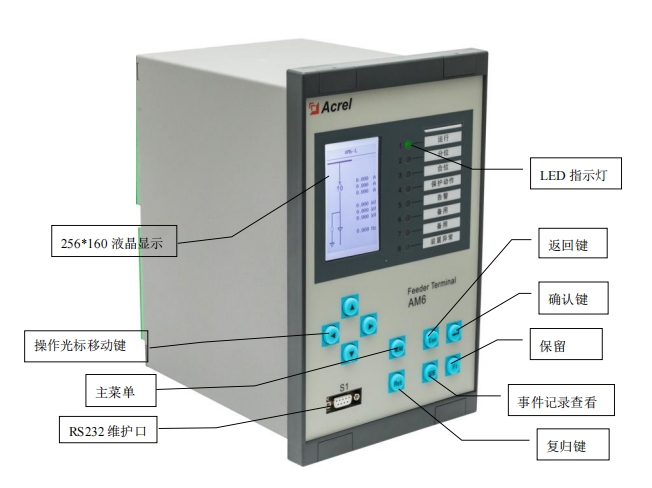

　　装置的人机交互主要在面板上进行，包括四个部分：液晶显示、LED 灯指示、按键和RS232（DB9）维护口。液晶显示屏采用 256*160 点阵，可以显示测量电流、电压、功率等电参量实时值，遥信量，事件记录，装置参数，定值参数，时间，装置版本号信息等。LED 灯用来指示装置的运行状态、保护动作等信息，具体指示内容可根据用户需要进行任意配置，图 3.1 中为出厂默认配置。
