　　一、产品概述

　　AM6 系列微机保护测控装置（以下简称装置）集保护、控制、测量、通讯和监视功能于一体，资源丰富、配置完善、维护方便、稳定可靠，适用于35kV 及以下电压等级电力系统的保护和测控。应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。装置硬件设计采用可靠性配置，软件配以专门的保护算法，抗干扰性能强，可靠性高，保护实现方式灵活，能与 Acrel-2000Z 电力监控系统配套使用，为电力系统的安全可靠运行提供保障。

　　二、产品特点

　　高性能的硬件平台装置采用主频为 168MHz 的处理器，16 位同步采样 A/D，每周波 48 点高速采样、实时并行计算；配置 512K 字节 Flash、（192+4）K 字节 Sram、外置 4M 字节 NorFlash、外置512K 字节 Sram，硬件资源充足，可靠性高。

　　统一的硬件设计和完善的保护功能装置硬件包括电源模块、CPU 模块、开入开出模块、控制回路模块、模拟量采集、通讯模块等采用模块化设计，通用性强。在同一硬件平台上针对不同对象进行保护功能设计，实现 35kV 及以下电压等级的电力系统保护，适用于进线、馈线、主变（容量 2000kVA 以上）、配电变压器（容量 2000kVA 以下）、高压电动机、高压电容器、母联、PT 等设备的保护和自动控制功能。

　　丰富的接口资源12 路（可扩展到 14 路）交流电压/电流通道，测量三相电流、两路零序电流、三相电压、零序电压、有功功率、无功功率、功率因数、频率、有功电能、无功电能。保护电流的测量不仅反映基波，还可以通过逻辑可编程软件增加测量 2~10 次谐波，具有带谐波制动的保护功能。具有 2 路 4～20mA 直流模拟量变送输出，可通过逻辑可编程软件自定义变送量。具有 2 路直流测量功能，可测 4-20mA、0-5V、0-100V、0-300V。自带操作回路，可自适应 0.25~5A 开关跳合闸电流。20 路有源开关量输入通道、除操作回路外独立 10 路无源开关量输出通道。具有 2 路 RS485 串行通讯接口，支持 IEC60870-5-103、Modbus-RTU 规约；2 路以太网接口，支持 TCP IEC60870-5-103、TCP Modbus-RTU 规约。具有 GPS 对时功能，可采用硬接点分脉冲或秒脉冲方式，也支持 IRIG-B 对时方式（RS485 接口）。带一个 RS232 接口，可通过 USB 转 232 数据线升级装置程序，还可上传装置定值、动作事件信息和故障录波数据，方便现场事故分析。

　　三、装置功能对照表

　　注：√表示具备此功能，■表示可选功能，空白表示无此功能。

　　四、装置操作说明

　　装置的人机交互主要在面板上进行，包括四个部分：液晶显示、LED 灯指示、按键和RS232（DB9）维护口。液晶显示屏采用 256*160 点阵，可以显示测量电流、电压、功率等电参量实时值，遥信量，事件记录，装置参数，定值参数，时间，装置版本号信息等。LED 灯用来指示装置的运行状态、保护动作等信息，具体指示内容可根据用户需要进行任意配置，图 3.1 中为出厂默认配置。

　　装置菜单为多级菜单，在任一幅主界面里按“主菜单”键或者“确认”键即进入主菜单，主菜单分为 8 个子菜单，如图 3.6，由子菜单名称、图标构成。选定任一子菜单后按“确认”11键进入菜单，按“返回”键返回上级菜单。图 3.7 为装置的快速导航示意图，可以依据该图迅速查找相关参数。

　　五、接线方法

　　2、接线说明

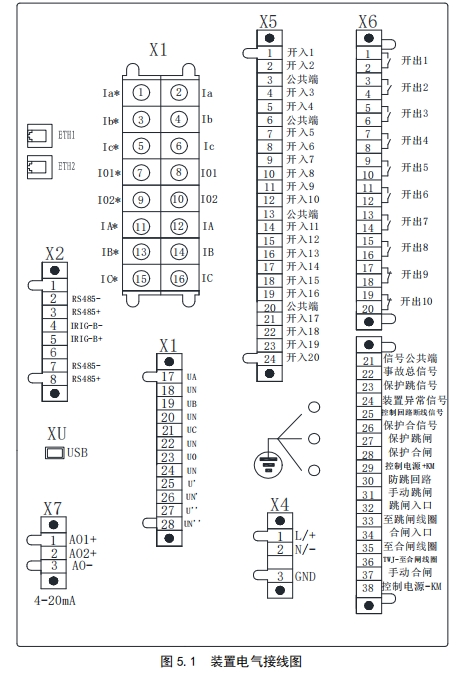

　　X1 端子为交流输入量端子，Ia、Ib、Ic 为保护相电流，IA、IB、IC 为测量相电流，I01、I02 为两路零序电流接入。UA、UB、UC 为三路电压接入，U0 为外接零序电压接入。U'、U''为备用输入。交流输入回路典型的 2PT、2CT 接线方式如图 5.2 所示。选择不同的接线方式，需修改装置“定值”菜单的“定值修改”子菜单里的“电压接线方式”设置：2PT——三相三线制；3PT——三相四线制。X2 端子为通信端子，共有 2 路 RS485 通信端子和一路 IRIG-B 对时输入端子。

　　X2.1、X2.2、X2.3 为路通信端子，X2.6、X2.7、X2.8 为第二路通信端子，两路通讯均支持IEC60870-5-103 和 Modbus-RTU 通讯规约。X4 端子为辅助电源端子，AC/DC 110V 或 AC/DC220V 通用，X4.3 为辅助电源保护地，必须可靠连接大地。X5 端子为开关量输入端子，共有 20 路，分为 4 组，每组有一公共端。组有 DI1和 DI2，第二组有 DI3 和 DI4，第三组为 DI5-DI12，第四组为 DI13-DI20。所有开入允许接电压 AC/DC 220V 或 AC/DC110V，同组的开入必须有相同的极性。开入的电压接入 AC/DC110V 或 AC/DC220V，需要在订货前注明。X6 端子为开关量输出和控制回路端子。

　　端子号 X6.1-X6.20 开关量输出端子，共有DO1-DO10 十路无源继电器输出接点，其中 DO9、DO10 出厂时为常闭接点，其他 8 路均为常开接点。端子号 X6.21-X6.38 为控制回路端子，具体定义如图 5.1。十组开关量输出的具体定义可以通过装置的“DO 类型映射关系”界面查看。其中控制回路中事故总信号的触发条件为：手合不成功、手分不成功、分闸、保护跳闸，若合闸通过合闸实现，此时也会触发事故总信号闭合；如不想在操作时触发事故总信号，需将分闸和合闸配置到 X6.1-X6.16 中任意无源继电器输出接点，然后分别接入 X6.31（手动分闸入口）和 X6.37（手动合闸入口），此时，事故总信号的触发条件为：手合不成功、手分不成功、遥分不成功、遥合不成功、保护跳闸。X7 端子为直流模拟量输出端子，共有 2 路 4-20mA 模拟量变送输出。

　　X7.1、X7.3 为路 4-20mA 输出，默认定义为保护电流 A 相二次值；X7.2、X7.3 为第二路 4-20mA 输出，默认定义为母线电压 A 相二次值。XB1、XB2 为以太网通讯端子，支持 TCP IEC60870-5-103、TCP Modbus-RTU 规约。该端子为选配，若需要需在订货前说明。XU 为 USB 维护口。
