　　一、产品概述

　　AM5 系列微机保护测控装置（以下简称装置）集保护、测量、控制于一体，适用于 35kV及以下电压等级的用户终端变电站，可实现用户变电站的保护和测控。应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。装置采用先进成熟可靠的保护原理和算法，抗干扰性能强，可靠性高，保护实现方式灵活，通讯采用冗余设计。装置具备独立的高精度电流测量回路，16 路开关量采集和 10 路继电器输出，能与 Acrel-2000Z 电力监控软件配合，可以实现无人值班的终端用户变电站配电自动化系统。

　　二、产品特点

　　成熟完善的保护功能装置针对不同一次设备可以灵活配置不同的保护功能，可以实现 35kV 及以下电压等级变配电站保护测控功能，适用于线路、母联、配电变压器、高压电动机、高压电容器等设备的保护和自动控制功能。

　　高性能硬软件平台装置采用高性能的硬件平台，全部采用工业级元器件，的 EMC 设计，配合完善的在线自检测试程序，采用高性能处理器作为保护 CPU，配置以大容量的 RAM 和 Flash，使本产品具有较强的数据处理、逻辑运算和信息存储能力。

　　人性化装置采用全汉化大屏幕液晶显示，人机界面清晰易懂；灵活、舒适的按钮设计，菜单式操作简单、便捷；配备的计算机界面的调试与分析软件，调试及维护简单方便。

　　丰富的接口资源8 路交流电流通道、4 路交流电压通道；独立操作回路，可自适应 0.25～5A 开关跳合闸电流；16 路开关量输入通道（交直流两用)、10 路开关量输出通道；2 个 RS485 通讯接口、1 个 IRIG-B 对时口；1 个 UBS 接口，可通过 U 盘升级装置程序，也可导出装置的定值、故障录波数据，方便故障分析。

　　灵活方便的接线方式装置的交流电压输入端口可接相电压，也可接线电压或零序电压或不平衡电压，适应各种 PT 接线方式。保护电流和测量电流通道可分别接三相电流；另外两个交流电流通道可以接零序电流、不平衡电流或者线路电流。

　　透明化实时记录交流量、开入量、开出量和所有保护模块的状态；记录内部各元件动作行为、动作时间和录波数据。

　　强大的图形可编程采用全图形化编程技术，可以根据需要对装置进行逻辑编程，满足多数用户的要求。如果装置在使用过程中需要更换保护功能，只需通过装置的维护端口更新内置逻辑图即可，实现方式简单灵活

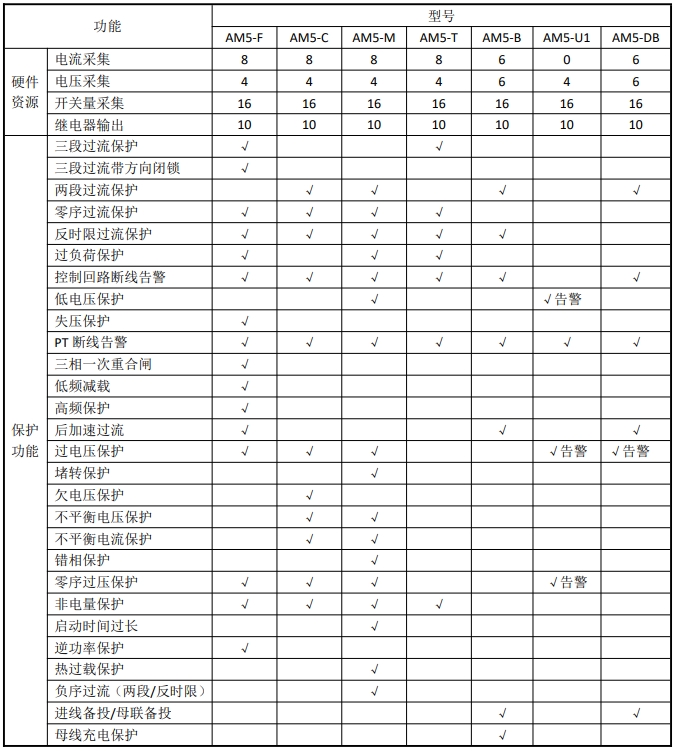

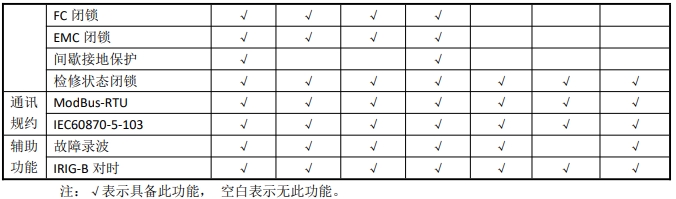

　　三、装置功能对照表

　　四、装置操作说明

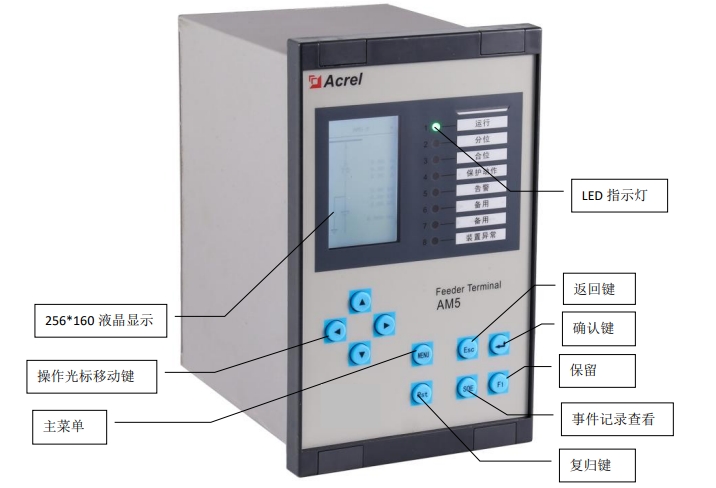

　　装置的人机交互主要在面板上进行，包括四个部分：液晶显示、LED 灯指示和按键。液晶显示屏采用 256*160 点阵，可以显示测量电流、电压、功率等电参量实时值，遥信量，事件记录，装置参数，定值参数，时间，装置版本号信息等。LED 灯用来指示装置的运行状态、保护动作等信息，具体指示内容可根据用户需要进行任意配置，图 3.1

　　快速导航

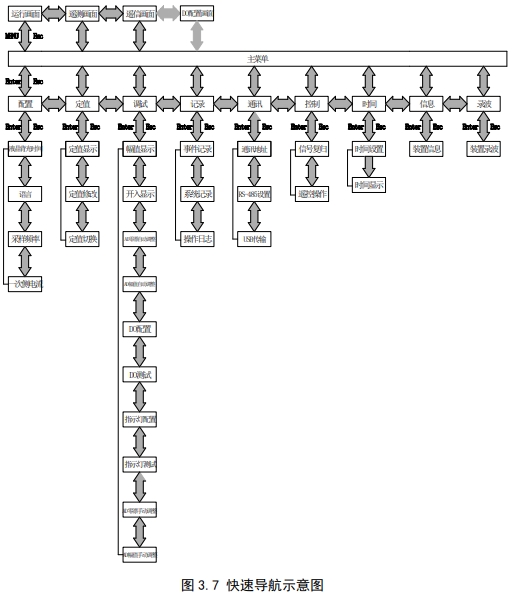

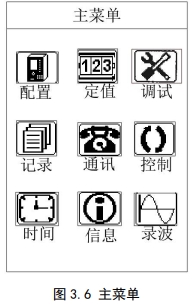

　　装置菜单为多级菜单，在任一幅主界面里按“主菜单”键或者“确认”键即进入主菜单，主菜单分为 8 个子菜单，如图 3.6，由子菜单名称、图标构成。选定任一子菜单后按“确认”键进入菜单，按“返回”键返回上级菜单。图 3.7 为装置的快速导航示意图，可以依据该图迅速查找相关参数

　　五、装置现场
