5至200立方液化气储罐设计制造单位 LPG储罐大量供应

　　化石油气储罐是盛装液化石油气的常用设备, 由于该气体具有易燃易爆的特点, 因此在设计这种储罐时, 要注意与一般气体储罐的不同点, 尤其要注意安全, 还要注意在制造、安装等方面的特点。

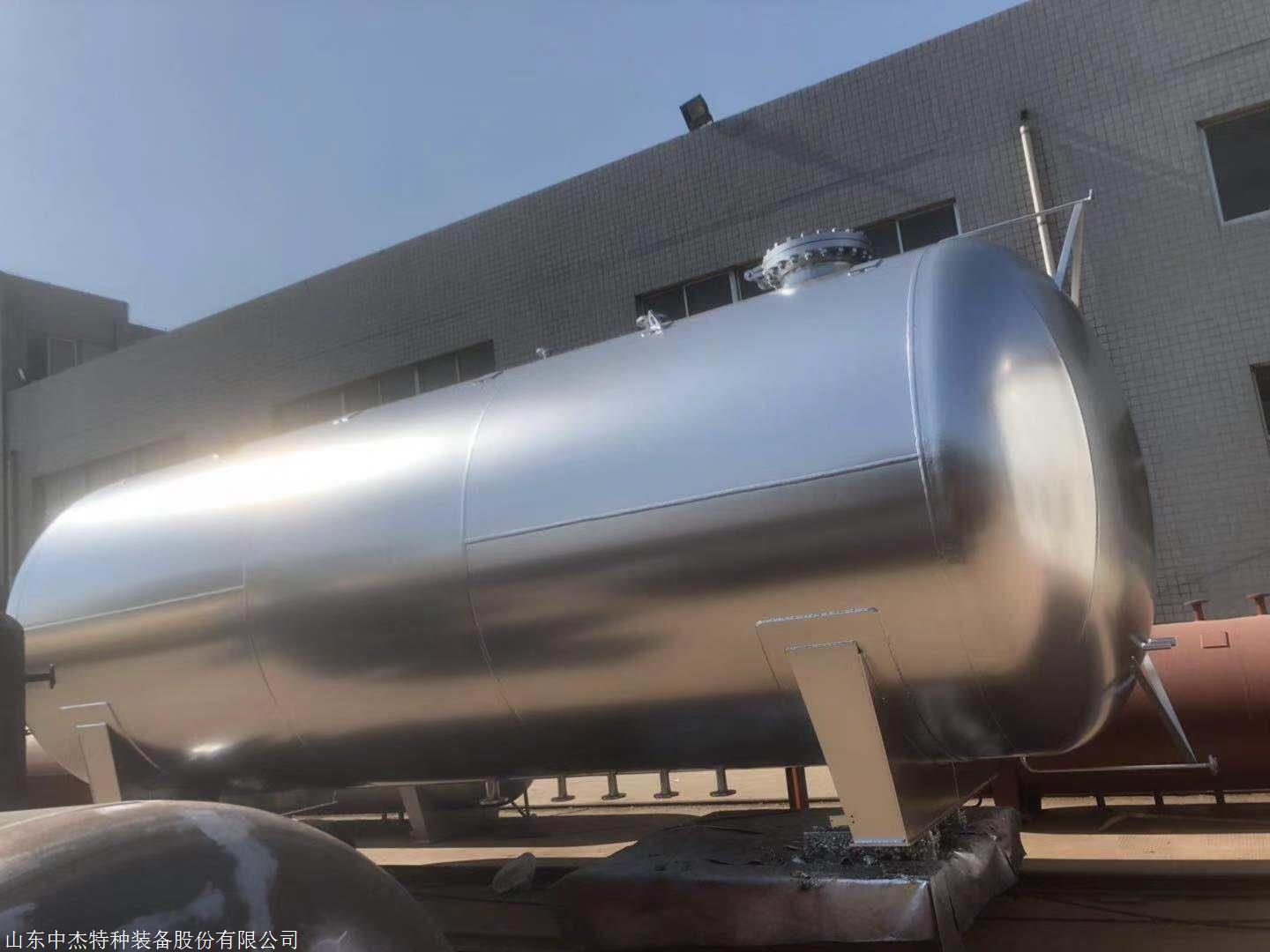

　　卧式液化石油气储罐也是一个储存压力容器, 也应按GB150《钢制压力容器》进行制造、试验和验收; 并接受劳动部颁发《压力容器安全技术监察规程》(简称容规) 的监督。液化石油气储罐, 不论是卧式还是球罐都属第三类压力容器。LPG储罐主要有筒体、封头、人孔、支座以及各种接管组成。液化气储罐上设有液相管、气相管、排污管以及压力表、温度计、液面计等。

　　30立方地上卧式液化石油气储罐设计技术要求

　　设备用Q345R钢板应符合GB713-2014规定，热轧状态供货；应逐张进行超声检测，合格级别比低于II级；人孔法兰盖正火状态供货，并做-20℃低温冲击试验，冲击功不低于41J。设备用10钢管应符合GB9948-2013规定，正火状态供货。设备用16Mn锻件应符合NB/T47008-2010中II级要求，正火状态供货，并做--20℃低温冲击试验，冲击功不低于34J。

　　焊接接头形式及尺寸按HG/T20583-2011中的规定：对接接头的焊接采用DU4、DU25或DU29;接管与壳体的焊接采用G4(全焊接)，带补强圈的接管与壳体的焊接采用G29(全焊透)；接管与壳体焊接后端部打磨光滑（无尖角）；不另行补强的接管不得位于A、B类焊接街头上；角焊缝的焊脚尺寸按较薄者的厚度，并应凹形圆滑过渡；法兰的焊接按相应法兰标准的规定。

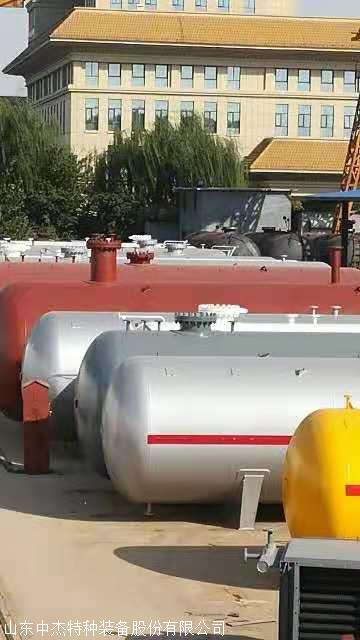

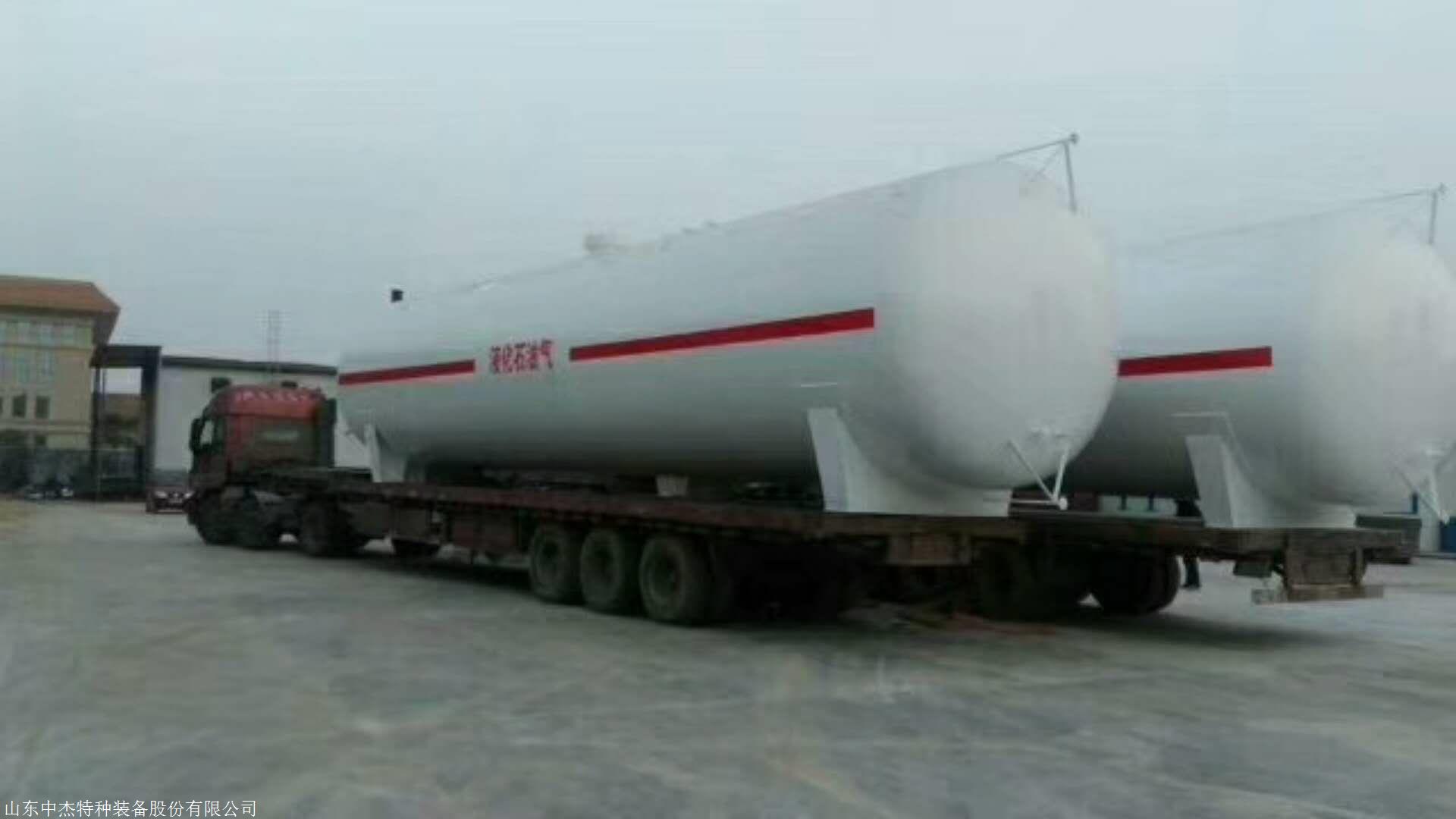

　　设备检验合格后，外表面整体除锈，涂防锈底漆及面漆各两遍，沿罐体水平中心线用油漆涂一圈红色色带，宽度为150mm, 在重心标志上方喷印“严禁烟火”字样，标志及字样高度不小于200mm；包装运输按JB/T4711-2003《压力容器涂敷与运输包装》中的规定。

　　设备热处理后除预焊板上外不允许再施焊。

　　安全阀的排出口应装设导管，将排放介质引至安全地点，并进行妥善处理，不得直接排入大气。

　　设备应有静电接地装置，接地电阻不大于10欧姆。

　　设备安装时应倾斜，倾斜度3/1000，使排污口d 处于低位置。

　　用户应按JB/T4712.1-2007 附录C要求配备滑动端鞍座基础垫板

　　安全阀选用弹簧全启封闭式安全阀，型号为A42F-25，DN100，弹簧压力等级为1.6~2.0MPa。

　　压力表推荐选用Y-150(0~4.0MPa)，等级1.6级。

　　温度计推荐选用双金属温度计WSS501. -40℃~ 80℃(48℃~50℃ 刻红线) L=300， 等级1.5级。

　　液位计推荐选用型号为UZ2.5M-2200-0.56AF 304.

　　10. 管口及鞍座方位见本图

　　注1：无实际组分，其50℃时饱和蒸汽压小于或者等于1.61MPa,H2S含量小于7.7mg/l。

　　注2：设计使用年限为设备预期使用年限，时间使用年限依据实际使用情况及检验结果确定。

　　5立方-200立方液化气储罐生产厂家 50立方液化气储罐

　　近年来菏泽锅炉厂有限公司压力容器研发及生产得到长足的发展，液化气储罐更是公司的主导产品之一，目前已成为中国较大的固定式液化石油气储罐的生产厂商，具有Ⅲ类压力容器设计资质、Ⅲ类压力容器制造资质和GC2压力管道安装资质。在产品设计及生产中，制定的企业标准都高于《固容规》、GB150《压力容器》、NB/T47001《钢制液化石油气卧式储罐型式与基本参数》等国家安全技术规范、标准的要求。结合自身丰富的实践经验和数据，进行优化的产品设计，所设计的产品安全可靠、结构合理、节能低耗，出厂的20000多台液化气储罐没一台出现过安全质量事故。

　　液化气储罐的安全附件

　　1）安全阀

　　安全阀是本产品的重要安全装置。正常情况下，安全阀应密封关闭，在升温、火灾、操作失误等情况下，罐内压力出现异常时，当压力达到安全阀整定压力时，安全阀自动开启，开始排放泄压，当压力降至安全阀回座压力时，安全阀自动关闭，恢复正常密封状态，从而保证产品的安全使用和经济性。

　　安全阀的排出口应装设导管，将排放介质引至安全地点并进行妥善处理，不得直接排入大气，保证产品的安全及环保。

　　本产品安全阀型号：A42F-25，DN100，弹簧压力等级为1.6～2.0MPa。

　　2）压力表

　　压力表是供设备操作人员观测掌握罐内压力变化的装置。在压力表刻度盘上刻度为1.77MPa处以上应涂以红色警戒标志。压力表可设置截止阀，用于压力表的定期检验或更换，但在设备正常使用工况下，截止阀应全开并铅封，以保证罐内压力监测的准确性。

　　本产品压力表推荐型号：Y—100(0～4.0MPa)，精度等级1.6级。

　　3）温度计

　　温度计是供设备操作人员观测掌握罐内温度变化的装置。在温度计刻度盘上刻度48℃～50℃涂以红色警戒标志。

　　本产品温度计推荐型号：WSS501 -40℃～80℃ L=300mm。

　　4）液位计

　　液位计是供设备操作人员观测掌握罐内液位高度变化的装置。液位计充装高度及以上应涂以红色警戒标志。

　　本产品液位计推荐型号：UZ2.5M—2800—0.56AF 304。
