Unice光机械齿轮式光学滑轨
?01PBH Series+01PCR Series
*长距离齿条和齿轮平台的整体设计使平台上的光学元件更容易确定位置。
*齿轮平台上多种的螺纹牙孔提供和更多不同元件或仪器设备的连接。
*齿轮平台侧边小的螺丝旋钮具有锁定功能，让使用者容易锁定位置。
*一体成型铝合金制成，黑色处理。
*结合鸠尾槽结构和齿条轨道与齿轮平台的设计。
*转动侧边大的螺丝旋钮（内有转动齿轮）来做位置调整。
* 1毫米一刻度一刻划。
*客户可依本身需要有300毫米，600毫米，900毫米三种长度选择。
*直线度：每公尺±0.2毫米。
*搭配01PCR系列游标副尺设计，小读取0.1mm。
Unice光机械齿轮式光学滑轨
Model |
L |
Slot |
W(kgs) |
|
Metric(mm) |
01PBH-1M |
300 |
4 |
1.24 |
01PBH-2M |
600 |
8 |
2.80 |
|
01PBH-3M |
900 |
14 |
4.23 |
|
English(inch) (inch) |
01PBH-1 |
11.8 |
4 |
1.24 |
01PBH-2 |
23.6 |
8 |
2.80 |
|
01PBH-3 |
35.4 |
14 |
4.23 |

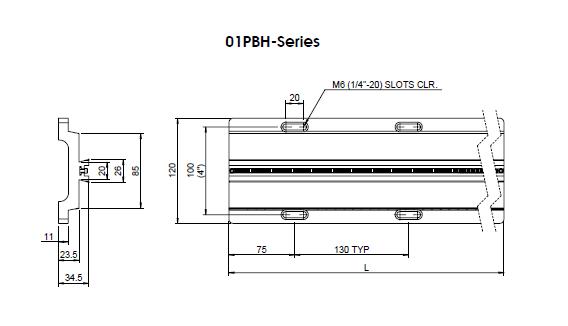

示意图
