Unice30x30mmXYZ轴交叉滚柱培林移动平台

Unice30x30mmXYZ轴交叉滚柱培林移动平台

30x30mm小型XYZ轴交叉滚柱培林精密微调移动平台

56CTS-3LM

Unice30x30mmXYZ轴交叉滚柱培林移动平台

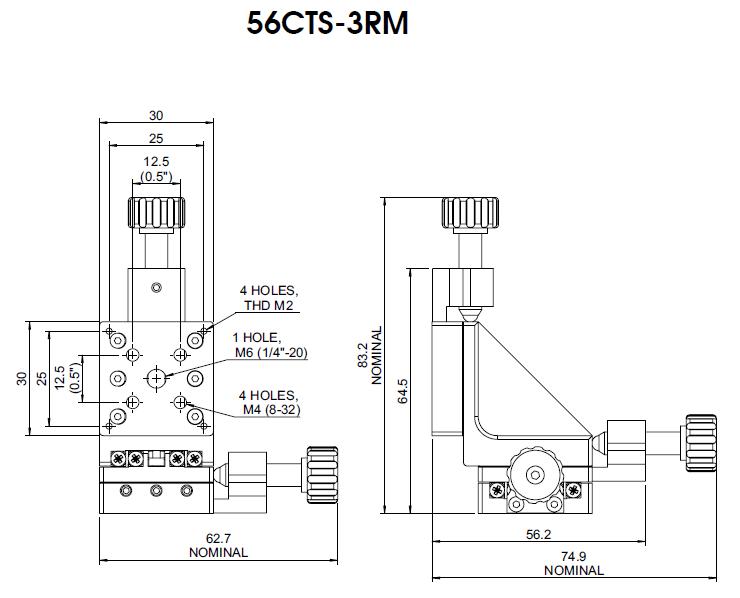

56CTS-3RM

?

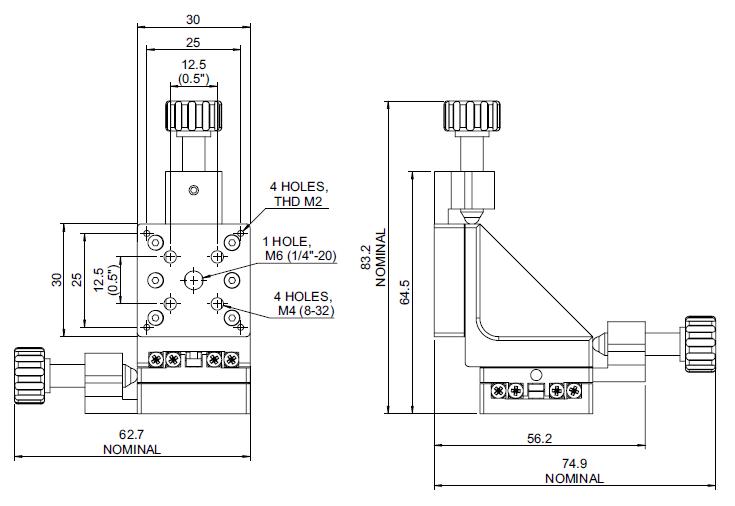

56CTS-3LM+3RM示意图

?

56CTS-3LSM

?

56CTS-3RSM

?

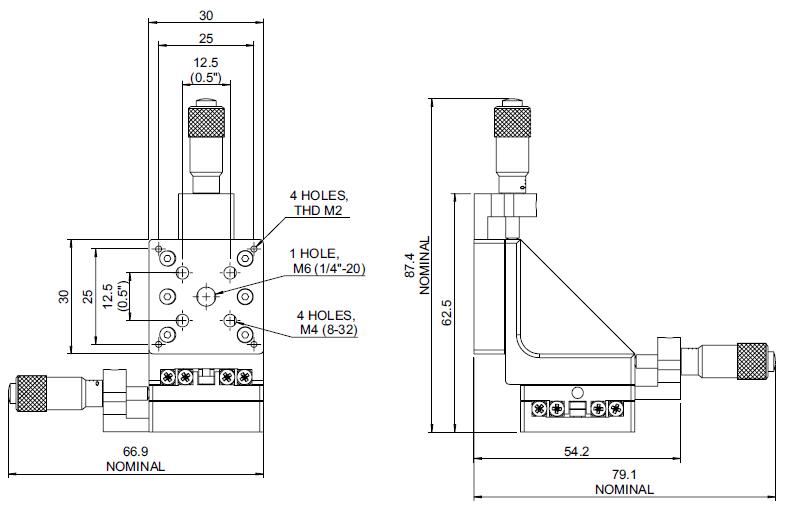

56CTS-3LSM&3RSM示意图

?

56CTS-AM

*线性交叉滚柱培林设计提供更大的负载量和更高的精密直线度。

*轻巧且不占空间，在有限的空间是理想的选择。

*和交叉滚柱培林接触的轨道由抛光的轴承钢材研磨制成，以确保长期使用的平滑度及精度。

*各轴移动行程范围都是6mm。

*推进移动方式有M6x0.25mm不锈钢精密螺丝旋钮和分厘卡头（微米）中间转动两种。

*各推进移动方式皆有左手（L），右手（R）操作模式选择，利于调校准直作业之方便性。

* 56CTS-3LM / 3RM配有M6x0.25mm不锈钢精密螺丝旋钮和磷青铜牙环套筒组合，有几近可忽略螺丝间隙的特性，操作时更加平滑顺畅。

* 56CTS-3LSM / 3RSM配有解析度0.01mm的分厘卡头（micrometer），操作时除平滑顺畅外可直接读取数值。

*配合56CTS-AM可固定于面包板或其他光学基座上。

*各轴角度偏差保证：在所推进移动平台时上下（垂直）摆动量<25秒（arcsec）;左右（水平）摆动量<15弧秒（arcsec）。

*雷射干涉仪量测品质测试报告随产品附上。

?

?

?

30x30mm小型XYZ轴交叉滚柱培林精密微调移动平台

56CTS-4LM

?

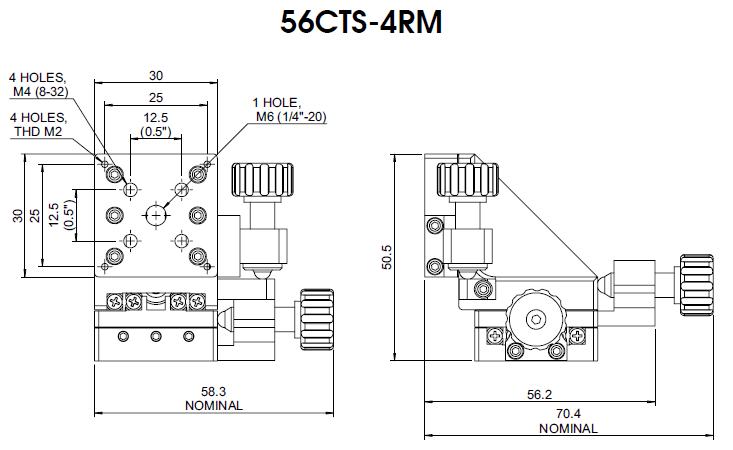

56CTS-4RM

?

56CTS-4LM+56CTS-4RM示意图

?

56CTS-AM

*线性交叉滚柱培林设计提供更大的负载量和更高的精密直线度。

*轻巧且不占空间，在有限的空间是理想的选择。

*和交叉滚柱培林接触的轨道由抛光的轴承钢材研磨制成，以确保长期使用的平滑度及精度。

*各轴移动行程范围都是6mm。

*推进移动方式M6x0.25mm不锈钢精密螺丝旋钮，XY轴中间转动，Z轴方向侧边转动。

*推进移动方式皆有左手（L），右手（R）操作模式选择，利于调校准直作业之方便性。

* 56CTS-4LM / 4RM配有M6x0.25mm不锈钢精密螺丝旋钮和磷青铜牙环套筒组合，有几近可忽略螺丝间隙的特性，操作时更加平滑顺畅。

*配合56CTS-AM可固定于面包板或其他光学基座上。

*各轴角度偏差保证：在所推进移动平台时上下（垂直）摆动量<25秒（arcsec）;左右（水平）摆动量<15弧秒（arcsec）。

*雷射干涉仪量测品质测试报告随产品附上。

?

?

?

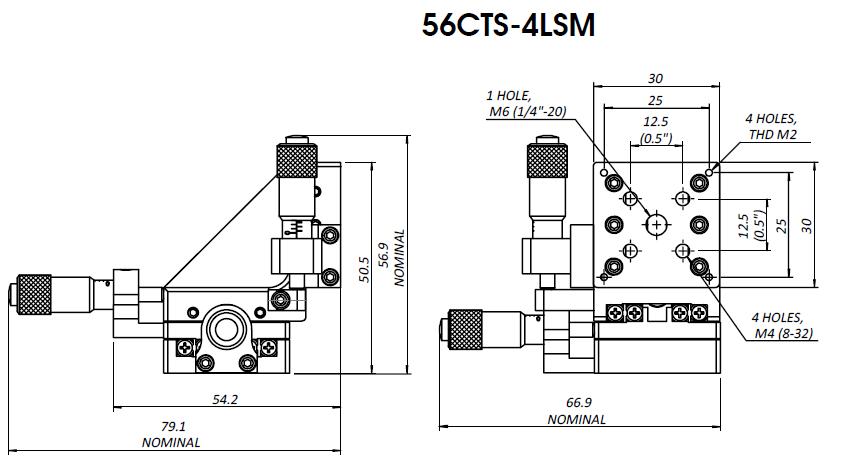

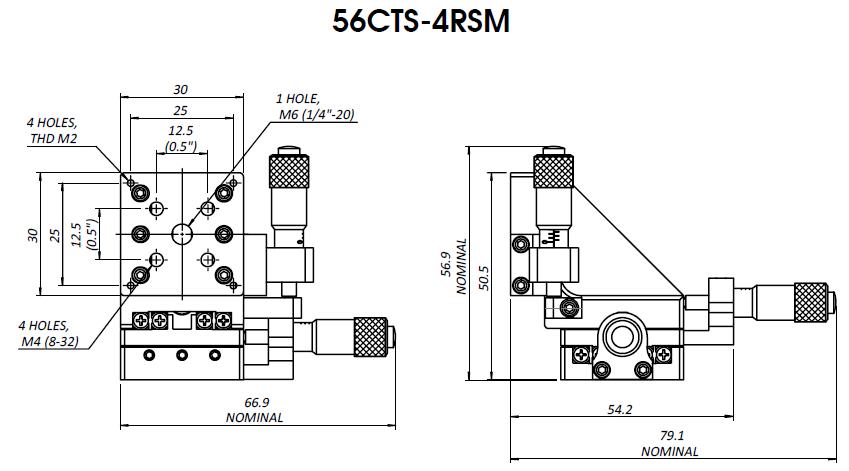

30x30mm小型XYZ轴交叉滚柱培林精密微调移动平台

*线性交叉滚柱培林设计提供更大的负载量和更高的精密直线度。

*轻巧且不占空间，在有限的空间是理想的选择。

*和交叉滚柱培林接触的轨道由抛光的轴承钢材研磨制成，以确保长期使用的平滑度及精度。

*各轴移动行程范围都是6mm。

*各轴都使用螺旋测微器（分厘卡头）移动，以提供每一轴更高的准确性的控制。

*分厘卡头在XY轴向是位于中间，在Z轴向是位于侧边。

*小读取值0.01mm

*推进移动方式皆有左手（L），右手（R）操作模式选择，利于调校准直作业之方便性。

*配合56CTS-AM可固定于面包板或其他光学基座上。

*各轴角度偏差保证：在所推进移动平台时上下（垂直）摆动量<25弧秒（arcsec）;左右（水平）摆动量<15弧秒（arcsec）。

*雷射干涉仪量测品质测试报告随产品附上。

?
