标准质量基材
LAYERTEC的精密光学设备可生产平面和球面弯曲的镜面基板，熔融石英的透镜和棱镜，BK7和SF10等光学玻璃以及某些晶体材料，例如 氟化钙。在以下内容中，您可以找到有关我们标准基板规格的信息。请不要犹豫，与我们联系以获取其他尺寸，形状，半径和材料或特殊组件，例如棱镜，标准具或弯月形透镜。
规格
材料
熔融石英：Corning7980?或Lithosil?Q2（SCHOTT AG）
用于高功率应用的熔融石英：Suprasil?300 / 3001/3002（Heraeus）
紫外熔融石英（准分子级）Lithosil?Q1 E -193和E-248（SCHOTT AG）红外熔融石英：Infrasil302?（Heraeus）
BK7?：光学玻璃（SCHOTT AG）
CaF2：从紫外线到红外都是透明的，可根据要求提供准分子级质量的价格
蓝宝石：随机取向，单晶，可根据要求提供特殊取向
YAG：未掺杂，随机取向，单晶
?: 直径 [mm]
t: 厚度 [mm]
?
外型尺寸
?熔融石英，BK7：直径6.35毫米…508毫米（?英寸…20英寸）
?氟化钙，YAG，蓝宝石：直径6.35毫米至50.8毫米（?英寸至2英寸）
?可根据要求提供矩形基板和其他直径
平面基板，平行和楔形
?标准平面基板：楔形<5arcmin
?标准平行：楔形<1arcmin或楔形<10arcsec
?标准楔子：楔形= 30arcmin或楔形= 1deg

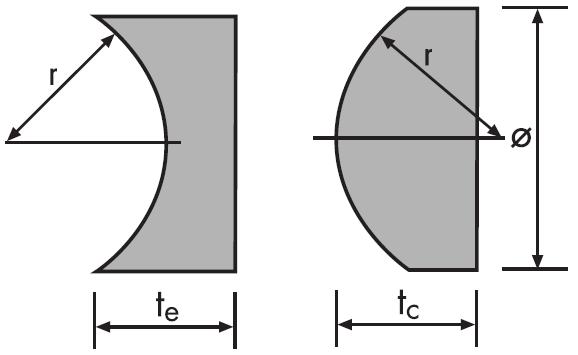

平凹和平凸基材
?标准半径：25、30、38、50、75、100、150、200、250、300、400、500、600、750、1000、2000、3000、4000、5000mm
?楔形：CaF2：楔形<15min，所有其他材料：楔形<5min
公差范围
?直径：+0毫米，-0.1毫米
?厚度：±0.1mm
??：直径[mm]
?te：边缘厚度[mm]
?tc：中心厚度[mm]
表面形状公差
Fused silica |
λ/10 (633nm) |
|
BK7 |
λ/10 (633nm) |
|
CaF2 |
??6.35mm … 25.4mm |
λ/10 (633nm), |
??38.1 … 50.8mm |
λ/4 (633nm) |
|
Sapphire |
5/3 x 0.025 L20 x 0.0025 |
|
YAG |
5/1 x 0.025 L2 x 0.004 |
|
YAG |
5/1 x 0.025 L2 x 0.004 |
|
表面质量
Material |
ISO 10110 (?25mm) |
Approximately equivalent to MIL-O-13830 |
Fused Silica |
5/1 x 0.025 L1x 0.001 |
Scratch - Dig 10 - 3 |
BK7 |
5/2 x 0.040 L1x 0.001 |
Scratch - Dig 10 - 5 |
CaF2 |
5/3 x 0.025 L1x 0.0025 |
Scratch - Dig 20 - 3 |
Sapphire |
5/3 x 0.025 L20 x 0.0025 |
Scratch - Dig 40 - 3 |
YAG |
5/1 x 0.025 L2 x 0.004 |
Scratch - Dig 40 - 3 |
?
