Unice倾斜平台

Unice倾斜平台

αβ轴倾斜平台

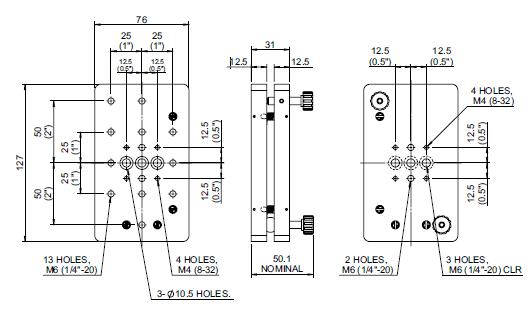

05OTP-1M

?

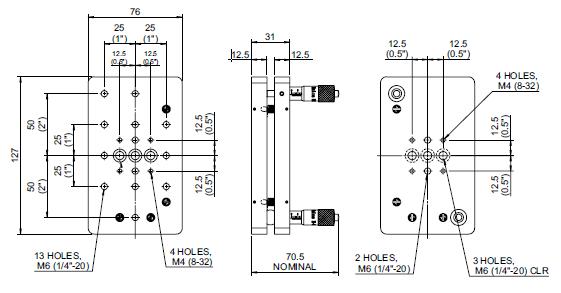

05OTP-3M

*这种调整平台上有多个螺纹牙与沉头螺纹孔可作为固定设备使用。

*由两独立操作的调节器控制调整，可将固定于平台上的光学元件达到任何需要的平面。

*倾斜角度调整可藉由两独立M6x0.25mm不锈钢高精密螺丝旋钮，或螺旋测微器（分厘卡头）达成。

* 05OTP-1M调节器是采用M6x0.25mm不锈钢高精密螺丝旋纽。

* 05OTP-3M调节器是采用螺旋测微器（分厘卡头）。

*平台有14个M6（1/4-20）螺纹牙和8个M4（8-32）螺纹牙分布在整个平台上，彼此间距25mm（1“）。整角度范围长轴-3°~ +4°，短轴-5°~ +9°。

*大荷重：5 Kgs.

*不锈钢钢珠为旋转轴心和强力拉伸弹簧设计，无论分厘卡头或不锈钢螺丝旋钮前端都具有球型状设计类似单点作用提供更平顺的移动。

Unice倾斜平台

?

?

小型αθ 轴倾斜 / 旋转平台 & 转接板

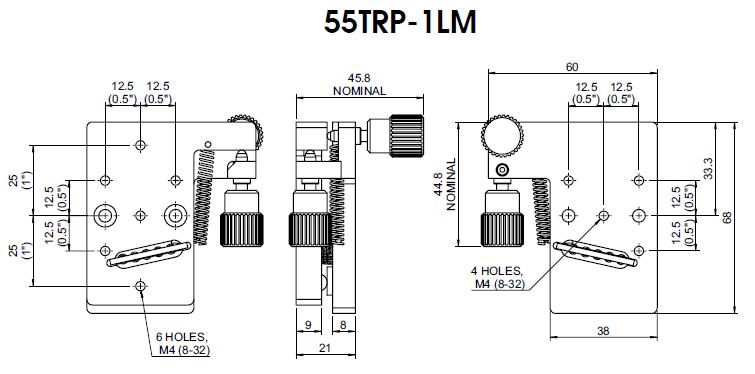

55TRP-1LM

?

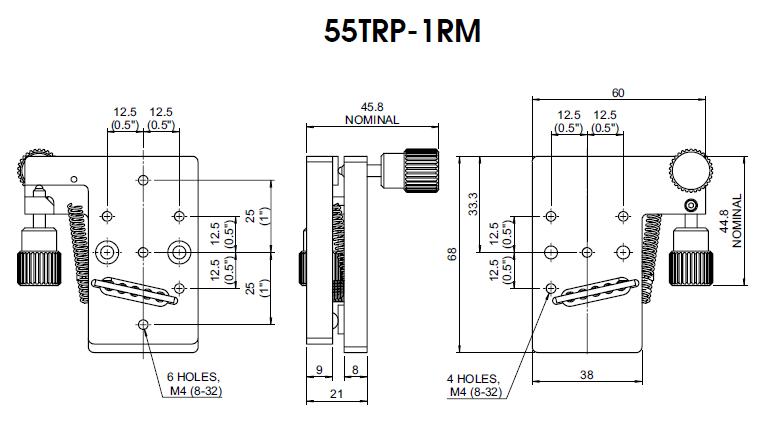

55TRP-1RM

?

55TRP-1LM+55TRP-1RM

?

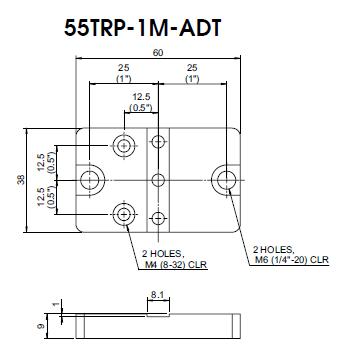

55TRP-1M-ADT

* 提供倾斜/ 旋转两轴角度准直校正。

* 和转接板 55TRP-1M-ADT 结合，固定在三轴平移台 06CTS-3LM、06CTS-3RM的Z 轴上，成具有5 轴调整功能的多功能平台。

* 好的重复性及耐用性高。

* 和调整螺丝旋钮前端钢珠接触是一具有抗磨损的蓝宝石玻璃。

* 以 #8-80 不锈钢精密螺丝旋钮调整俯仰角和方位角位置。

* 几近可忽略螺丝间隙的设计组合。

* 不锈钢螺丝和磷青铜牙环套筒组合，操作时更加平滑顺畅。

* 各轴倾斜度调整范围 ±3.5°。

* 平台上提供 M4 (8-32) 螺纹牙，方便固定其他光学元件。

* 有左手 (55TRP-1LM) 使用和右手 (55TRP-1RM) 使用两种设计可供选择。

* 左右手操作设计组合，非常适合于光纤调校准直作业之方便性。

?

?

?

α θ 轴倾斜/ 旋转平台

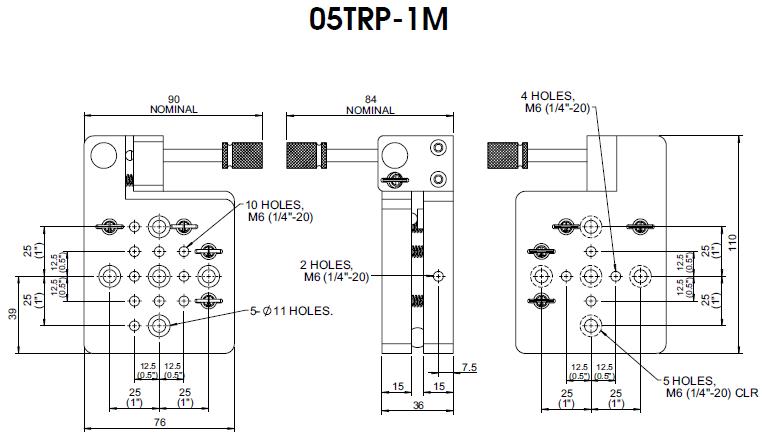

05TRP-1M

?

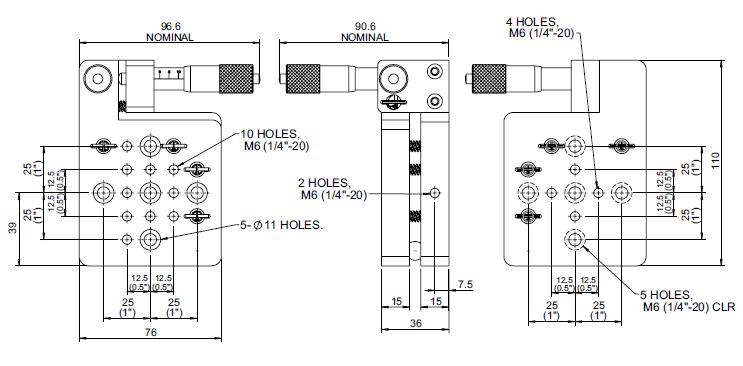

05TRP-2M

* 倾斜/ 旋转平台主要应用在光学元件调校准直时所需要倾斜和旋转调整时使用。

* 这种调整平台上有多个螺纹牙与沉头螺纹孔可做为固定设备使用。

* 不锈钢钢珠为旋转轴心和强力拉伸弹簧设计，不锈钢螺丝旋钮前端钢珠设计或分厘卡头前端具有球型状设计都类似单点作用在硬化材质的钨钢基板上。

* 平台上有多个 M6 (1/4-20) 螺纹牙和沉头孔，方便光学元件的固定或固定在其它平台表面或大型夹持器上。

* 平台上的 M6 (1/4-20) 螺纹牙和沉头孔，无论水平或垂直使用都非常方便。

* 平台 05TRP-1M 俯仰角调整和旋转角( 方位角) 调整方式是使用1/4-80 不锈钢精密螺丝旋钮。

* 平台 05TRP-2M 俯仰角调整和旋转角( 方位角) 调整方式是使用分厘卡头。

* 调整角度范围俯仰角 -5° ~ +6°，旋转角度范围 -5° ~ +2°。

* 05TRP-2M 俯仰角解析度(resolution)：37 弧秒(arcsec)，旋转角解析度 23 弧秒 (arcsec)。

?

?

?

?

?

α β θ 轴倾斜/旋转平台

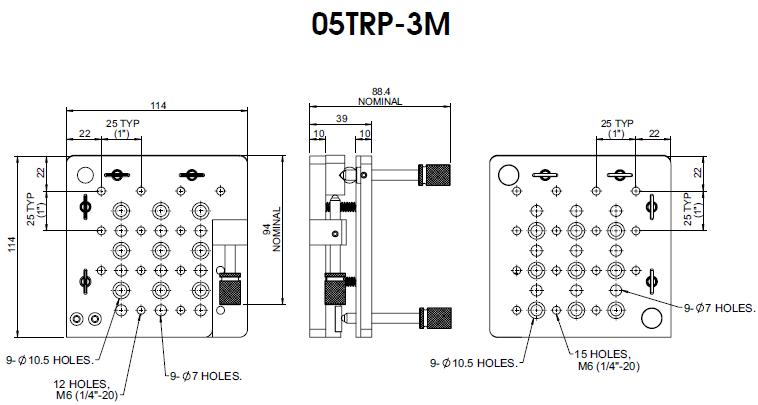

05TRP-3M

?

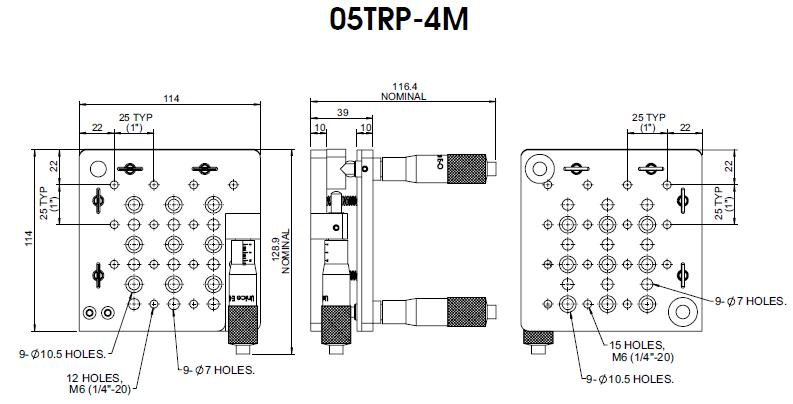

05TRP-4M

* 两轴倾斜/ 旋转平台主要应用在光学元件调校准直时所需要倾斜和旋转调整时使用。

* 经由三个独立操作的调节器控制调整，可将固定于平台上的光学元件达到任何需要的平面。

* 这种调整平台上有多个螺纹牙与沉头螺纹孔可做为固定设备使用。

* 不锈钢钢珠为旋转轴心和强力拉伸弹簧设计，不锈钢螺丝旋钮前端钢珠设计或分厘卡头前端具有球型状设计都类似单点作用在硬化材质的钨钢基板上。

* 平台上有多个 M6 (1/4-20) 螺纹牙和沉头孔，方便光学元件的固定或固定在其它平台表面或大型夹持器上。

* 平台上的 M6 (1/4-20) 螺纹牙和沉头孔，无论水平或垂直使用都非常方便。

* 平台05TRP-3M 有两轴倾斜角和一个旋转角调整，调整方式是使用1/4-80不锈钢精密螺丝旋钮。

* 平台 05TRP-4M 两轴倾斜角和一个旋转角调整，调整方式是使用分厘卡头。

* 旋转角度范围：± 4 度( 以Z 轴为中心)。

* XY 轴倾斜角度范围：±4°。

* 荷重：5 Kgs。

?

?

?

?

?

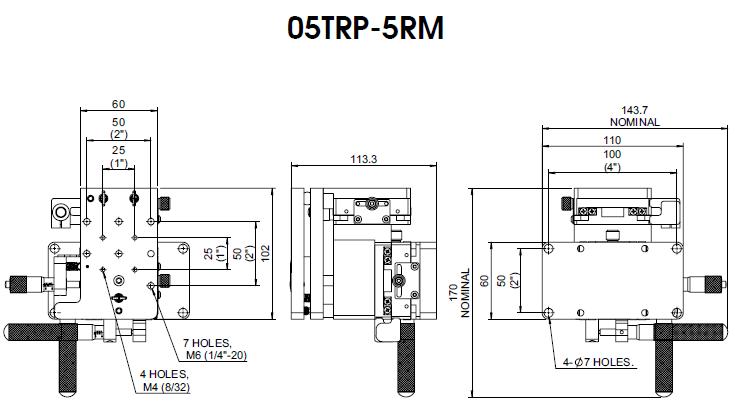

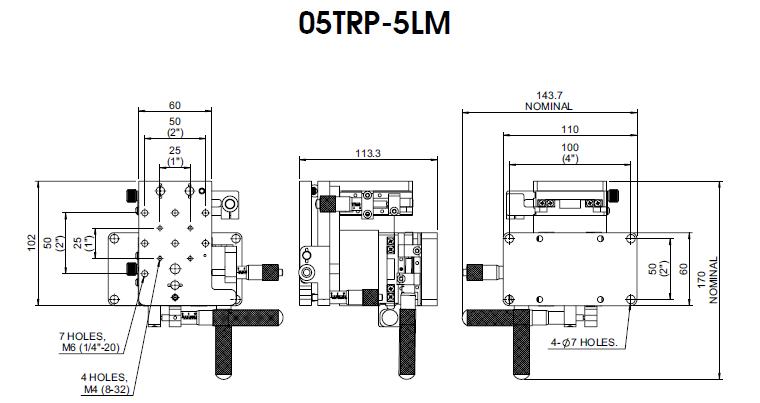

XYZα θ 轴调整平台

05TRP-5LM

?

05TRP-5RM

05TRP-5LM&5RM

* 这个产品平台上有多种螺纹牙可用于固定各种元件或仪器设备。

* 它可和其他产品结合，如03- 系列、04- 系列镜座... 等。

* 不锈钢滚柱培林设计提供非常好的直线性运动，每一轴的角度偏差量在垂直上下方向(pitch) 摆动量小于25 弧秒，在左右水平方向(yaw) 摆动量小于15 弧秒。

* 我们用雷射干涉仪量测每一线性轴以确保品质，测量结果的值会随着产品一起寄给客户。

* 坚固地设计使 05TRP-5M 系列产品无论是高使用性的工业界或学术界应用对高重现性的要求是非常适合。如光纤对准，被动或主动元件对齐。

* X、Y 各轴移动调整距离13mm，Z 轴移动调整距离 8mm。

* 在所推进平板面上之上下调整角度( 俯仰角) : ±3°。

* 在所推进平板面上之左右调整角度( 旋转角) : ±3°。

* X、Y、Z 各轴解析度 0.01mm。

* 有左手操作和右手操作两种可供选择。

?
