Unice固定座

Unice固定座

多片式圆形滤光片固定座

04RFH-1M

?

04RFH-2M

Unice固定座

*高重现性的定位机制，和独立的双轮使滤光片或其他零件能多重组合，每个轮盘多可放置六个圆形滤光片。

*螺纹牙环26.3-32设计可平稳固定滤光片或光学元件。

*适合使用直径25.4mm（1“）之滤光片或光学元件。

*每个轮盘上分别刻有1 ~ 6数字，方便记注各数字内的光学参数。

*装置和拆卸皆容易，可配合07ASW-2辅助工具使用。

* 04RFH-1M多可固定6个滤光片，而04RFH-2M则多可固定12个滤光片。

*多预压缩弹簧定位珠设计，当用手转动时提供轮盘高重现性和高稳定性的移动。

*滤光片/光学元件大厚度可达5mm。

*两底部皆有M6（1/4-20）螺纹牙孔，水平和垂直使用都适宜。

?

?

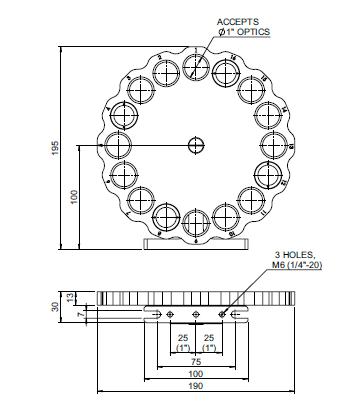

16片式圆形滤光片固定座

04RFW-16M

* 16片式圆形滤光片固定座提供扎实的结构，稳固且安全地固定任何直径25.4mm（1“）滤光片或光学元件。

*螺纹牙环1.035“- 40设计可平稳固定滤光片或光学元件。

*多预压缩弹簧定位珠设计，当用手转动时提供轮盘高重现性和高稳定性的移动。

*滤光片/光学元件大厚度可达7mm。

*每个轮盘上分别刻有1 ~ 16数字，方便记注各数字内的光学参数。

*装置和拆卸皆容易，可配合07ASW-2辅助工具使用。

*底部两侧有M6（1/4-20）螺纹孔滑槽，方便直接固定于各种平台或光学桌上。

?

?

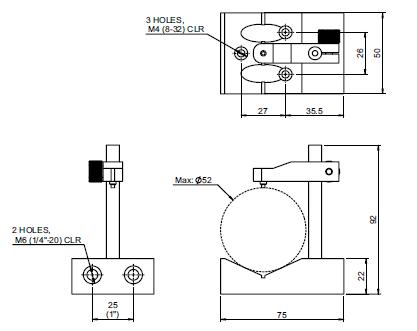

圆柱体固定座

04VCH-1M

*大V型底座设计不只适用于大型圆柱物体，如激光管，也可借助固定杆上的止付螺丝适用于光学元件。

*这种固定座可结合07RCP系列和07LSR系列组合，无论垂直或平行皆可以调整高度。

*和03PRT-4M连接，则可调整倾斜度。

*适用于大直径52mm以内的光学元件或圆柱状物体。

*固定杆侧边螺丝旋钮松开后可调整固定杆高度适当高度予以锁紧固定。

*侧边二个M6（1/4-20）沉头孔可和07RCP系列连接调整高度，上面三个M4（8-32）沉头孔可和03PRT-4M系列连接调整倾斜度。

*更大直径的圆柱物体固定座可依需求订做。

?

?

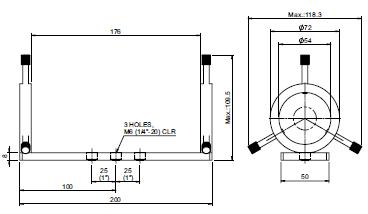

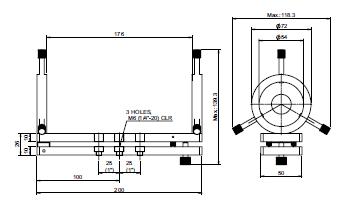

圆柱形激光固定座

04LMC-1M

*这坚硬的支架可牢固地固定长圆柱状的物体，如激光管等。

*利用两端螺丝旋钮调整可固定激光管，维持稳定的位置。

*螺纹孔位于中央可以快速和稳定地架设，也易于从顶部安装螺丝。

*底部螺丝旋钮具有角度调整功能，范围从-7mm ~ +4mm都可微调。

*单方向调整范围是为了使激光光束达到水平、准直。

*大可固定圆柱直径达54mm。

*具有M6（1/4-20）螺纹孔，方便和支撑棒/支撑座或其他元件结合使用。

?

?

简单型镭射固定座

04LMC-2M

*固定座04LMC-2M提供一简单的方法来固定圆柱形物体，如激光管在任何光学机构表面。

*利用两端螺丝旋钮调整可固定激光管，维持稳定的位置。

*大可固定圆柱直径达55mm。

*具有M6（1/4-20）螺纹孔，方便和支撑棒/支撑座或其他元件结合使用。

*价格便宜，使用方便。

?

?

简易镭射固定座

04LMS-4AM

*提供简单且稳定的方法固定激光管或其它圆柱状物体于平面如光学桌上。

*经由螺丝旋钮前端放置工程塑料的设计和固定物与V型沟槽两点接触，能有效避免激光管或其它圆柱型物体的摆动或滑动。

*固定激光或其它圆柱状物体时，透过不同心两圆弧，形成稳定三点的设计，不会产生漂移现象。

*可固定直径范围25.4 ~ 45mm（1 ~ 1.77“）的激光管或其他圆柱状物体。

*固定方式简单，稳定且水平或垂直使用皆适宜。

*提供M6（1/4-20）螺纹牙和螺纹孔，可直接固定于支撑棒和其他光机表面。

*小长槽孔提供俯仰角±3°的调整。

?

?

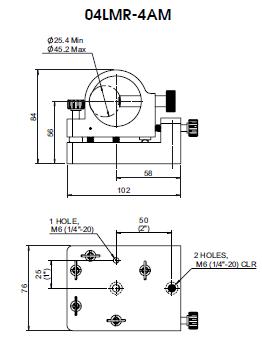

可调式激光/圆柱物体固定座

04LMR-4AM

?

04LMP-4AM

?

*可调式圆形/圆柱固定座让固定激光或其它圆柱状物体时，透过稳定三点的设计，不会产生漂移现象。

*可固定直径范围25.4 ~ 45mm（1 ~ 1.77“）的激光管或其他圆状物体。

*经由螺丝旋钮前端放置工程塑料的设计和固定物与V型沟槽两点接触，能有效避免激光管或其它圆柱型物体的摆动。

*提供M6（1/4-20）螺纹孔，可直接固定于支撑棒、光学桌、面包板或其它光电机械的支架上如夹持座07RCP-1M与07LSR-1M大型支撑棒。

* 04LMR-4AM配有两个独立的M6x0.25mm精密螺丝分别提供两垂直轴的调整。

* 04LMP-4AM配有两个独立的螺旋测微器（分厘卡头），分别提供两方向角度的调整。

*各轴角度调整范围±3.5°

?

?

Φ38mm大型圆柱体固定座

04VCM-038-2M

*专门为直径38mm的圆柱体设计，如自动准直镜。

*双C形环开放式固定、拆卸方式，可快速将圆柱体平稳且牢靠固定。

*具有倾斜和角度旋转等调整功能。

*倾斜角度调整范围：±2.5°

*左右旋转角度调整范围：±2.5°

*中心高度︰112mm

*固定座平台尺寸︰180 x 85 x 158mm

*旋转角度调整必须双手握调节器（分厘卡头），一前一后操作达到适当角度。

*大旋钮的设计，细致调整时可增加分辨率。

*平台上增一简易型水平仪，方便水平调整参考。

*可直接固定于光学面包板，光学桌或其他有M6（1/4-20）螺纹牙孔的平面。

?

?

?

Φ57mm大型圆柱体固定座

04VCM-057-2M

*专门为直径57mm的圆柱体设计，如自动准直镜。

*双C形环开放式固定、拆卸方式，可快速将圆柱体平稳且牢靠固定。

*具有倾斜和角度旋转等调整功能。

*倾斜角度调整范围：±2.5°

*左右旋转角度调整范围：±2.5°

*中心高度︰117mm

*固定座平台尺寸︰200 x 110 x 164mm

*旋转角度调整必须双手握调节器（分厘卡头），一前一后操作达到适当角度。

*大旋钮的设计，细致调整时可增加分辨率。

*平台上增一简易型水平仪，方便水平调整参考。

*可直接固定于光学面包板，光学桌或其他有M6（1/4-20）螺纹牙孔的平面。

?
