超快脉冲选择器UP1
可以使用脉冲选择器UP1和数字同步和延迟脉冲发生器 - pMaster 4.0H以高达1MHz的速率从列车中选取飞秒脉冲。
UP1脉冲选择器由内置全桥驱动器和Pockels单元组成。使用pMaster 4.0H发生器进行设置的Utrafast脉冲选择器能够以高100 MHz的重复频率脉冲序列以高1 MHz的速率选择脉冲。作为一个标准，UP1带有双晶BBO普克尔盒（设置为四分之一波长电压操作）或双KTP普克尔盒（用于λ/ 2操作）。 KTP普克尔盒的使用受限于激光束的平均功率 - 高达2W，对比度通常> 1：500。尽管BBO Pockels电池的功率更高，并具有更高的对比度，通常大于1：1000。
?
我们建议在数字同步和延迟脉冲发生器pMaster 4.0H的集合中使用UP1，以使激光器与普克尔斯单元驱动器同步，并触发用于从皮秒或飞秒脉冲列车脉冲拾取的普克尔盒单元驱动器。 pMaster 4.0H具有内置高压电源，可与UP1脉冲采集器一起使用，以1MHz的速率进行脉冲采集。
?
注意：作为激光制造商的OEM解决方案，我们的普克尔盒，驱动器，高压电源和同步/延迟发生器可作为独立的组件提供。
?

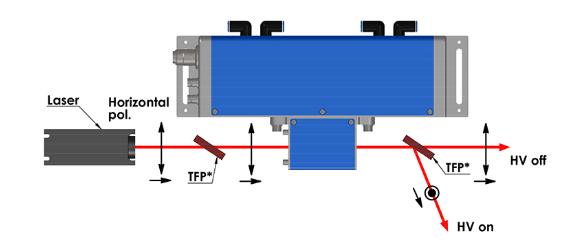

高1 MHz速率的超快脉冲采集操作说明：
?
UP1脉冲选择器单元规格
?
up1-bbo单元具有双BBO晶体普克尔盒。
up1-ktp单元具有双KTP晶体普克尔盒。
UP1脉冲选择器单元规格
?
up1-bbo单元具有双BBO晶体普克尔盒。
up1-ktp单元具有双KTP晶体普克尔盒。
?
脉冲选择器 |
UP1 - BBO |
UP1 - KTP |
内置驱动程序 |
operates at up to 1 MHz rep. rate |
operates at up to 1 MHz rep. rate |
高压电源 |
Requires1 |
Requires1 |
手术 |
Quarter wave, λ/4 |
Half-wave, λ/2 |
HV脉冲持续时间 |
0-5000 ns |
0-5000 ns |
HV脉冲上升和下降时间 |
<6.5 ns |
<6.5 ns |
普克尔斯盒的对比度，VCR2 |
>1:500 |
>1:500 |
普克尔细胞传播 |
>98% at 1030 nm |
>98% at 1064 nm |
通光孔径 |
Dia 3.5 mm |
Dia 5 mm4 |
冷却 |
Water |
Water |
尺寸长x宽x高，毫米 |
320 x 164 x 65 mm |
320 x 164 x 65 mm |
注意事项：
1 - 需要两路高压电源，大输出功率为4千伏，大输出功率为120瓦。 发电机pMaster 4.0H提供了优良的高压电源。
2 - VCR - 电压施加到电池时的对比度。
3 - 其他特定的激光波长或波长范围可根据要求提供。
KTP Pockels单元的4 - 大通光孔径可达9 mm。
?
数字同步和延迟脉冲发生器PMASTER 4.0H的规范

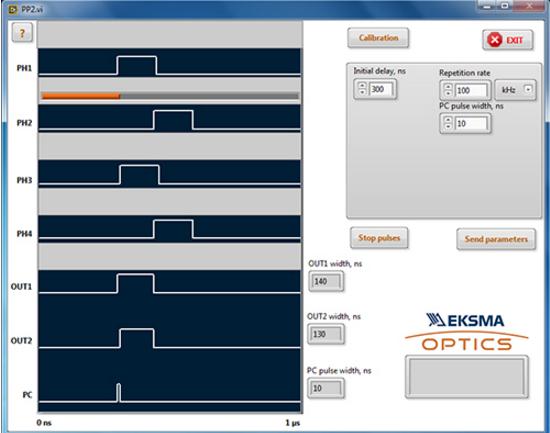

pMaster具有4个独立的可编程通道输出，并通过USB端口与LabView兼容的驱动程序进行通信，以全面控制所有参数。
可编程定时发生器 |
|||
频道模式 |
Single shot, burst, normal, duty cycle |
||
控制模式 |
Internally triggered, externally triggered and external gate |
||
延迟范围 |
0 to 1000 s |
||
延迟精度 |
1.5 ns + 0.0001 delay |
||
延迟分辨率 |
250 ps |
||
延迟抖动 |
<400 ps RMS |
||
脉冲抑制延迟/输出抑制延迟 |
120 ns / 50 ns |
||
触发器输入模块 |
|||
触发输入速率 |
DC - 5 MHz |
||
触发器插入延迟 |
<180 ns |
||
触发抖动 |
<800 ps RMS |
||
小的脉冲宽度 |
2 ns |
||
触发阈值 |
0.2 - 15 V DC |
||
大输入电压 |
60 V peak |
||
输入阻抗 |
1.5 k Ω + 40 pF |
||
解析度 |
10 mV |
||
外部时钟输入模块 |
|||
外部时钟输入速率 |
10 MHz – 100 MHz |
||
小的脉冲宽度 |
100 ps |
||
脉冲幅度 |
1 V rms (min) – 5 V rms (max) |
||
输入阻抗 |
102 Ω |
||
PC驱动器的高压电源 |
Built-in |
? |
|
尺寸宽x深x高，毫米 |
482 x 387 x 88 mm |
? |
|
?
脉冲同步和延迟发生器
型号 |
产品描述 |
|---|---|
ipMaster 4.0H |
4 output channels for trigger pulses with built-in High Voltage supply |
?
超高速脉冲选择器，工作速率高达1 MHz
型号 |
产品描述 |
|---|---|
iUP1-BBO-3.5 |
With BBO clear aperture 3.5 mm, λ/4 operation at 1030-1064 nm |
iUP1-BBO-2.5 |
With BBO clear aperture 2.5 mm, λ/4 operation at 1030-1064 nm |
iUP1-KTP-5.5 |
With KTP clear aperture 5.5 mm, λ/2 operation at 1030-1064 nm |
?
配件（可选）
型号 |
产品描述 |
|---|---|
Minichiller 300-H |
Chiller for water cooling of HV drivers |
