快脉冲选择器FP1
FP1能够以高1 kHz的速率选择脉冲。 在使用pMaster 4.0的设置中，发生器可用于大20 MHz重复频率脉冲序列的脉冲采集。
?
脉冲选择器FP1由带HV电源的内置驱动器和连接到装置的普克尔盒组成。 本机能够选择高达1 kHz的脉冲。
?
FP1需要激光器的同步脉冲进行驱动控制，或者可以使用pMaster 4.0发生器。 标准FP1脉冲选择器具有DKDP普克尔斯盒，并设置为四分之一波长电压操作。 根据特殊要求，可将DKDP单元更改为BBO或KTP普克尔单元，以进行半波电压操作。
?
为了使您的激光器与Pockels单元驱动器同步，并触发Pockels单元驱动器，用于从皮秒或飞秒脉冲序列中进行脉冲拾取，我们建议使用FP1脉冲拾取器来安装pMaster 4.0数字同步和延迟脉冲发生器。
?
操作说明：

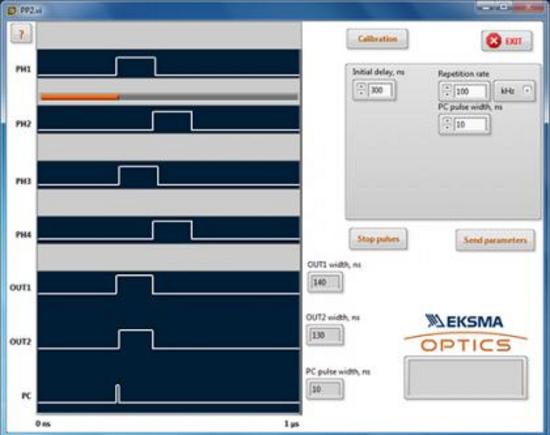

1. pMaster 4.0和FP1脉冲选择器设置，脉冲采集速率高达1 kHz
?

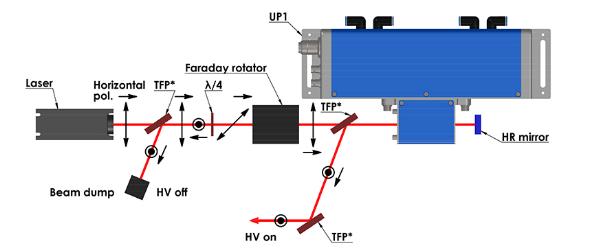

2.使用FP1脉冲选择器以高达1 kHz的速率进行脉冲采集
?
FP1 PULSE PICKER的规格
FP1-DKDP单元具有DKDP晶体普克尔盒但是根据特殊要求可以将其改变为BBO或KTP普克尔盒。
?
脉冲选择器 |
FP1 - DKDP |
单脉冲采样的大激光重复频率 |
20 MHz |
内置驱动程序 |
operates at up to 1 kHz rep. rate |
高压电源 |
Built-in1 |
运算 |
Quarter wave, λ/4 |
HV脉冲持续时间 |
30-3000 ns |
HV脉冲上升和下降时间 |
<6.5 ns |
普克尔斯盒的对比度，VCR2 |
>1:2000 |
普克尔细胞传播 |
>97% at 1064 nm |
通光孔径 |
Dia 11 mm |
冷却 |
Conductive heat sink |
尺寸长x宽x高，毫米 |
254 x 133 x 81 mm |
注意事项：
1 - 只需要24V，15W外部电源。
2 - VCR - 电压施加到电池时的对比度。
3 - 其他特定的激光波长或波长范围可根据要求提供。
?
数字同步和延迟脉冲发生器PMASTER 4.0规范
pMaster具有4个独立的可编程通道输出，并通过USB端口与LabView兼容的驱动程序进行通信，以全面控制所有参数。
可编程定时发生器 |
|
频道模式 |
Single shot, burst, normal, duty cycle |
控制模式 |
Internally triggered, externally triggered and external gate |
延迟范围 |
0 to 1000 s |
延迟精度 |
1.5 ns + 0.0001 delay |
延迟分辨率 |
250 ps |
延迟抖动 |
<400 ps RMS |
脉冲抑制延迟/输出抑制延迟 |
120 ns / 50 ns |
触发器输入模块 |
|
触发输入速率 |
DC - 5 MHz |
触发器插入延迟 |
<180 ns |
触发抖动 |
<800 ps RMS |
小的脉冲宽度 |
2 ns |
触发阈值 |
0.2 - 15 V DC |
大输入电压 |
60 V peak |
输入阻抗 |
1.5 k Ω + 40 pF |
解析度 |
10 mV |
外部时钟输入模块 |
|
外部时钟输入速率 |
10 MHz – 100 MHz |
小的脉冲宽度 |
100 ps |
脉冲幅度 |
1 V rms (min) – 5 V rms (max) |
输入阻抗 |
102 Ω |
PC驱动器的高压电源 |
- |
尺寸宽x深x高，毫米 |
482 x 283 x 44 mm |
?
脉冲同步和延迟发生器
型号 |
产品描述 |
|---|---|
pMaster 4.0 |
4 output channels for trigger pulses |
?
脉冲选择器，高1 kHz的工作速率
型号 |
产品描述 |
|---|---|
FP1-DKDP-11 |
With DKDP clear aperture 11 mm, λ/4 operation at 1064 nm |
