Newport125 MHz Fiber-Optic Receivers

Newport125 MHz Fiber-Optic Receivers

These 125 MHz fiber-optic receivers offer a well-balanced combination of gain, bandwidth, and low noise over the DC–125-MHz frequency range. Because of their high transimpedance gain and low noise-equivalent power (NEP), they offer the best in sensitivity for signals with rise and fall times as short as 3 ns. This high sensitivity, combined with their high-level output, reduces the effects of downstream noise sources. They have been engineered to eliminate most common sources of noise and drift, and have enough gain to pick up even very weak signals making them ideal optical front ends for systems requiring a low-noise input.

对比	型号
	1801-FC硅光接收器，320-1000 nm，125 MHz，FC 连接器，8-32/M4
	1801-FC-AC硅光接收器，320-1000 nm，25 kHz 125 MHz，FC 连接器，8-32/M4
	1811-FCInGaAs 光接收器，900-1700 nm，125 MHz，FC 连接器，8-32/M4
	1811-FC-ACInGaAs 光接收器，900-1700 nm，25 kHz 125 MHz，FC，8-32 和 M4

Newport125 MHz Fiber-Optic Receivers?产品规格

型号	1801-FC	1801-FC-AC	1811-FC	1811-FC-AC
探测器材料	Silicon	Silicon	InGaAs	InGaAs
探测器类型	PIN	PIN	PIN	PIN
波长范围	320-1000 nm	320-1000 nm	900-1700 nm	900-1700 nm
3 dB 带宽	DC to 125 MHz	25 kHz to 125 MHz	DC to 125 MHz	25 kHz to 125 MHz
大转换增益	4x104 V/W	4x104 V/W	4x104 V/W	4x104 V/W
上升时间	3 ns	3 ns	3 ns	3 ns
光纤接头	FC/UPC	FC/UPC	FC/UPC	FC/UPC
光纤类型	SM or MM	SM or MM	SM or MM	SM or MM
大跨阻抗增益	4x104 V/A	4x104 V/A	4x104 V/A	4x104 V/A
NEP	3.3 pW/√Hz	3.3 pW/√Hz	2.5 pW/√Hz	2.5 pW/√Hz
峰值响应度	0.5 A/W @ 800 nm	0.5 A/W @ 800 nm	?	1.0 A/W @ 1550 nm
直流偏置监测带宽	?	50 KHz	?	50 KHz
直流偏置监测增益	10 V/mA	10 V/mA	10 V/mA	10 V/mA
输出接头	SMA	SMA	SMA	SMA
输出阻抗	50 Ω	50 Ω	50 Ω	50 Ω
电源要求	±15 VDC, 250 mA	±15 VDC, 250 mA	±15 VDC, 250 mA	±15 VDC, 250 mA
螺纹类型	8-32 (M4 Adapter Included)	8-32 (M4 Adapter Included)	8-32 (M4 Adapter Included)	8-32 (M4 Adapter Included)

特征

硅或 InGaAs 版本

硅模型提供 320-1000 nm 的可见波长覆盖，并使用具有高增益、低噪声跨阻放大器的硅 PIN 光电二极管。近红外版本使用 InGaAs-PIN 光电探测器，其提供 900-1700 nm 的覆盖。

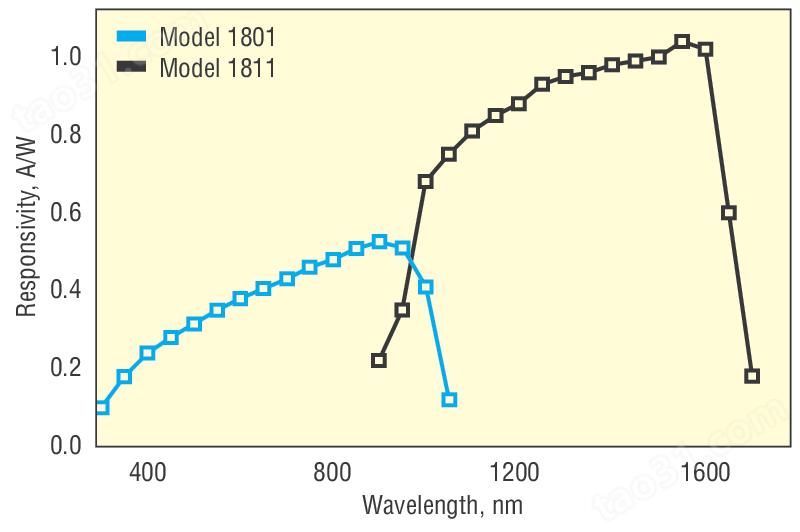

Typical responsivity of Model 1801 (Silicon) and Model 1811 (InGaAs) detectors.

高跨阻增益和低噪声

具备高跨阻抗增益和低噪声等效功率 (NEP) 的特点，可提供佳信号灵敏度，上升沿和下降沿时间短 3 ns。这种高灵敏度，结合其高阶输出，可减少下游噪声源的影响。

直流耦合版本

利用的直流耦合，这些光接收器对瞬态信号给出线性响应，而没有人工振荡、尾部或其它异常。

交流耦合版本

具有 25 kHz 低频衰减的交流耦合版本。这些光接收器可用于测量大型 cw 组件上的小交流信号。为了使对准更容易，交流耦合版本配备了直流光电流监测器输出。监视器输出具有 50 kHz 带宽和 1 V/mA 的增益。

射频屏蔽

即使在使用调 Q 激光器和其它噪声设备的实验室中，缜密的射频屏蔽和电源输入滤波也能消除电磁干扰。
