Unice简单型平板固定架

Unice简单型平板固定架

04PHF-1(M)

Unice简单型平板固定架

*公英制共用。

* 04PHF-1（M）是一简单固定架，可固定之平板厚度可达10mm。

*弹簧和抗磨损垫的设计为多种平板提供一个牢固且不会磨损的固定。

*任何形状或尺寸的滤光片或平板都可很方便固定。

*可固定于M4（8-32）的支撑棒或具有螺纹牙孔的基座。

?

?

底片/滤光片架

04PHF-2M

*这种直立式的结构是为了固定宽度的方式光学元件设计。

*底片/滤光片从上方斜口顺滑进去放置。

*这种方法可快速操作而不会让使用者分心。

*准确度是由精密机械构造和可调张力的弹簧维持，并保持光学元件垂直于光轴。

*适用于50.8mm x 50.8mm（2“x 2”）方形滤光片，平板或测试标靶。

*上方一特殊倾斜缺口设计，更方便在黑暗中工作。

*大厚度可达3mm。

*不同厚度的元件，可借着调整弹簧的张力，予以适当的固定。

*底座有M6（1 / 4-20）和M4（8-32）的螺纹牙，可用于支撑棒，基板或光学桌面。

?

?

?

可调式底片/滤光片架

04PHF-4M

?

*直立式的结构是为了方型的光学元件设计。

*它们从上方斜口顺滑进去放置，藉由弹簧张力并保持垂直于光轴。

*这种方法可快速操作而不会让使用者分心。

*类似于04PHF-2M，适用于宽度38mm ~ 127mm（1.5“~ 5.0”）的平板、方型滤光片或测试标靶。

*上方一特殊倾斜缺口设计，更方便在黑暗中工作。

*大厚度可达3mm。

*不同厚度的元件，可借着调整弹簧的张力，予以适当的固定。

*底座有M6（1/4-20）和M4（8-32）的沉头孔，可用于支撑棒、基板或光学桌表面。

?

?

?

可调式分光镜/滤光镜座

04NDH-0.5M

?

04NDH-1M

?

04NDH-2M

*这个系列的镜头设计简单但可用来安全固定可调式分光镜/滤光片。

*一系列的产品（04NDH-0.5M，1M，2M）有M6（1 / 4-20）和M4（8-32）的螺纹牙或螺纹孔，可和支撑棒，基座等连结以提供一个稳定的固定方式。

*这系列的镜座支架提供一个安全的位置固定圆盘分光镜或滤光镜，能以任意方向旋转。

* 04NDH-0.5M，1M和2M这三种可被固定于支撑棒上，但04NDH-3（M）需与07LSR-1（M）结合使用（分开贩售）。

* 04NDH-3（M）是一个精密分厘卡头控制的元件，可用微调达到准直功能。

* 04NDH-0.5M / 1M提供一个轴心可固定内部孔洞直径7.5mm的元件。

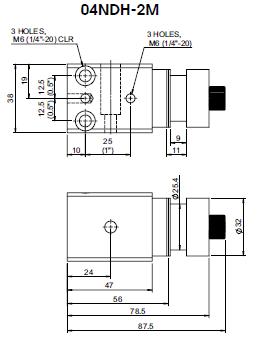

* 04NDH-2M提供一个轴心可固定内部孔洞直径25.4mm（1“）的元件和多个M6（1 / 4-20）螺纹牙和螺丝孔洞使用。

* 04NDH-3（M）提供一个轴心可固定内部孔洞直径25.4mm（1“）的元件，固定于38.1mm（1.5“）大型杆上，搭配精密分厘卡头可调整偏向和俯仰角度。

* 04NDH-3M可调整角度范围为±4°

?

?
