Unice光学元件固定座

Unice光学元件固定座

小型镜片固定座

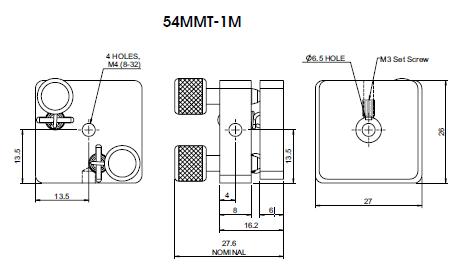

54MMT-1M

54MMA-1M

54MMT-1M+54MMA-1M

Unice光学元件固定座

*利用安装快速的光学转接座（54MMA-1M），可将镜座（54MMT-1M）转化成25.4mm（1“）反射镜固定座。

*镜座上两个独立的精密螺丝调整旋纽，可帮助光束准直对齐。

*三边都有M4（8-32）螺纹牙设计，增加使用灵活性。

*不锈钢材质M4x0.25mm精密螺丝旋钮和强力拉伸弹簧组合，提供好的稳定性。

*不锈钢螺丝和磷青铜牙环套筒组合，操作时更加平滑顺畅。

*间隙油的涂抹，达成几近可忽略螺丝间隙的组合。

*倾斜度调整范围±4°。

* 54MMA-1M须另购。

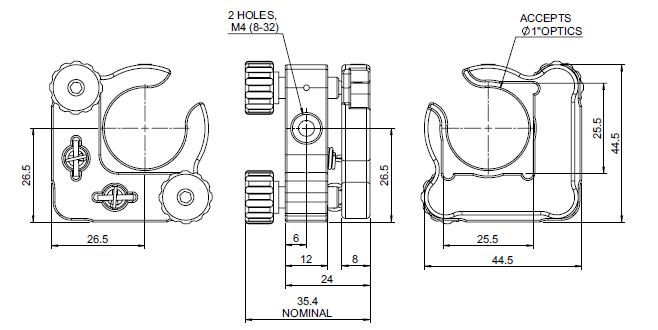

1/4开口 - 圆形/方形光学元件固定座

04RSM-1(M)

*公英制共用。

*此产品除固定光学元件尺寸不同之外，功能类似于04QMT-1（M）。

*可固定直径25.4mm（1“）或25.4mm x 25.4mm（1”x1“）的方形光栅，反射镜或其他光学元件。

*调整方式以M6x0.25mm不锈钢高精密螺丝旋钮转动推进。

*不锈钢螺丝和磷青铜牙环套筒组合，操作时更加平滑顺畅。

*间隙油的涂抹，达成几近可忽略螺丝间隙的组合。

*使用两不锈钢杆作为滑动指标，使用起来较平顺且较便宜。

*镜座背面两侧各有一M4（8-32）沉头孔，可快速，稳定固定于支撑棒或高度基座上。

*倾斜度调整范围±3.5°。

*用含工程塑胶（POM）的止付螺丝固定光学元件。

开放型超精密光学元件固定座

04UPM-3(M)

04UPM-3+04AMF-1M

04UPM-4(M)

*公英制共用。

*位于蓝宝石基板上的精密螺丝旋钮，调整时确保高精度，高稳定和超耐用性的特色。

*蓝宝石基板设计用来防止任何因转动精密螺丝旋钮时前端不锈钢钢珠所引起的磨损。

*调整螺丝旋钮前端不锈钢珠的接触点是蓝宝石基板的衬垫。

*间隙油的涂抹，达成几近可忽略螺丝间隙的组合。

*不锈钢螺丝和磷青铜牙环套筒组合，操作时更加平滑顺畅且长期稳定。

* 04UMP-3（M）适用于25.4mm（1“）光学元件而04UMP-4（M）适用于50.8mm（2“）光学元件。

* 3螺旋旋钮具有Z，θx和θy方向调整功能更具弹性。

*调整方式以M6x0.25mm不锈钢高精密螺丝旋钮转动推进，经由微调可达到的位置。

*倾斜度调整范围±3.5°。

*镜座背面两侧各有一M4（8-32）沉头孔，可快速，稳定固定于支撑棒或高度基座上。

* C型开口在使用上允许较大的入射角和更大的灵活性。

?

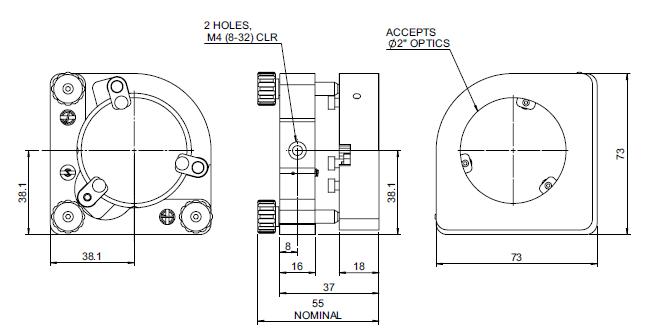

三爪式光学元件固定座

04KMT-2M

* 3个精密螺丝旋钮具有Z，θx和θy方向调整功能，更具弹性。

*调整方式以M6x0.25mm不锈钢高精密螺丝旋钮转动推进，经由微调可达到的位置。

*间隙油的涂抹，达成几近可忽略螺丝间隙的组合。

*不锈钢螺丝和磷青铜牙环套筒组合，操作时更加平滑顺畅且长期稳定。

*倾斜度调整范围±3.5°。

*由镜座后方放入直径50.8mm（2“）光学元件，再用预压式弹簧爪及止付螺丝由后方固定。

*采用三点预压式弹簧爪压缩弹簧和止付螺丝固定。

*光学元件厚度可从11mm16mm。

*基于安全稳定的固定需要，三个弹簧爪可被锁紧。

XYZθxθy轴式光学元件固定座

04MOM-1(M)

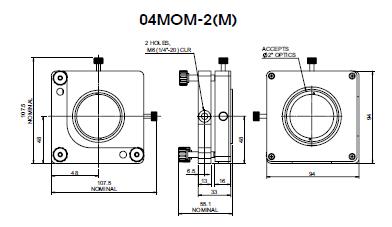

04MOM-2(M)

*公英制共用。

*此产品设计是用内螺纹牙环来锁定光学元件。

* 5轴包括X、Y、Z、θx和θy，方便使用者调整元件于任何位置。

* Z、θx和θy调整方式以M6x0.25mm不锈钢高精密螺丝旋钮转动推进。

* X和Y调整方式以8-80不锈钢高精密螺丝旋钮转动推进。

*间隙油的涂抹，达成几近可忽略螺丝间隙的组合。

*不锈钢螺丝和磷青铜牙环套筒组合，操作时更加平滑顺畅且长期稳定。

*适合直径25.4mm（1“）和50.8mm（2”）之光学元件两种选择。

*θx和θy倾斜度调整范围±3.5°。

* X-Y-Z方向可调整范围，各轴是±3.0mm。

*以螺纹牙环方式26.3-32或51.6-32锁定光学元件。

*内附工塑圆形环可避免元件的磨损。

* X-Y方向调整螺丝具有锁定功能。
