Newport818 校准光电二极管传感器

Newport818 校准光电二极管传感器

NIST 可追踪 818 系列光电二极管传感器可通过可拆卸衰减器在较宽的功率范围内进行的功率测量。

NIST 可追踪校准具有比同类产品具有更好的不确定度

10 mm 通光孔径衰减器设计已改进

可拆卸校准模块

波长范围为 200-1800 nm

可移动校准 OD3 衰减器

对比	型号
	818-IG/DBInGaAs 探测器，800-1650 nm，DB15 校准模块
	818-IR/DB锗探测器，780-1800 nm，DB15 校准模块
	818-SL/DB硅探测器，400-1100 nm，DB15 校准模块
	818-UV/DB紫外探测器，200-1100 nm，DB15 校准模块

Newport818 校准光电二极管传感器产品规格

型号	818-UV/DB	818-SL/DB	818-IR/DB	818-IG/DB
感光尺寸	?11.3 mm	?11.3 mm	?3 mm	?3 mm
材料	UV Enhanced Silicon	Silicon	Germanium	Indium Gallium Arsenide
光谱范围	200 - 1100 nm	400 - 1100 nm	780 - 1800 nm	800 - 1650 nm
大可测量功率	0.2 W (200 - 400 nm); 50 mW (400 - 1100 nm)	2.0 W	2.0 W (1830-R, 1918-R, 1936-R/2936-R), 1.3 W (843-R, 1919-R, 841-PE-USB)	2.0 W (1830-R, 1918-R, 1936-R/2936-R), 1.3 W (843-R, 1919-R, 841-PE-USB)
大可测量功率（无衰减器）	0.3 mW (200 - 400 nm); 0.1?mW (400 - 600 nm, >1050 nm) , 0.07 mW (600 - 1050 nm)	4 mW with 1830-R and?1936-R, 2.5 mW with 843-R, 1919-R, and 841-PE-USB	10 mW (1918-R,?1936-R/2936-R), 1.3 mW (843-R, 1919-R, 841-PE-USB)	10 mW (1830-R, 1918-R,?1936-R/2936-R), 1.3 mW (843-R, 1919-R, 841-PE-USB)
小可检测功率	20 pW (1936-R/2936-R), 100 pW (1830-R, 843-R, 1919-R, 841-PE-USB), 5 nW (1918-R)	20 pW (1936-R/2936-R), 100 pW (1830-R, 843-R, 1919-R, 841-PE-USB), 5 nW (1918-R)	5 nW	20 pW (1936-R/2936-R), 100 pW (1830-R, 843-R, 1919-R, 841-PE-USB), 5 nW (1918-R)
大功率密度	30 W/cm2	30 W/cm2	30 W/cm2	30 W/cm2
大功率密度（无衰减器）	0.2 W/cm2	3 W/cm2	3 W/cm2	3 W/cm2
大脉冲能量（有衰减器）	0.5 μJ	5 μJ	5 μJ	5 uJ
大脉冲能量（无衰减器）	0.5 nJ	5 nJ	5 nJ	5 nJ
校准不确定度（带衰减器）	±8% @ 200-219nm±2% @?220-349nm±1% @ 350-949nm±4% @ 950-1100nm	±1% @ 400-940nm, ±4% @?941-1100nm	±5% @ 780-910nm, ±2% @?911-1700nm, ±4% @ 1701-1800 nm	±5% @ 800-900nm, ±2% @?901-1650nm
校准不确定度（无衰减器）	±4% @ 200-219nm±2% @ 220-349nm±1% @ 350-949nm±4% @ 950-1100 nm	±1% @ 400-940nm, ±4% @ 941-1100 nm	±2% @ 780-910nm, ±2% @ 911-1700nm, ±4%@1701-1800 nm	±2% @ 800-900 nm, ±2% @ 901-1650 nm
衰减器	OD3, Detachable	OD3, Detachable	OD3, Detachable	OD3, Detachable
线性度	±0.5 %	±0.5 %	±0.5 %	±0.5 %
均匀性	±2 %	±2 %	±2 %	±2 % @ 1550 nm
上升时间	≤2 μs	≤2 μs	≤2 μs	≤2 μs
端口类型	DB15	DB15	DB15	DB15
通光孔径	10.3 mm	10.3 mm	10.3 mm	10.3 mm

特征z高质量的光电二极管

Plots of various photodiode characteristics

Newport 使用市面上高质量的半导体探测器材料。可用的探头类型包括硅 (Si)、紫外增强的硅、锗和砷化铟镓 (InGaAs)。对于 200 - 400 nm 波长，选择 818-UV，但请注意，在衰减器打开时，400 - 1100 nm 的大可测量功率低 50 mW。Newport 的校准工厂执行严格的校准，进一步提高了我们的探测器的精度。

宽动态范围（具有可拆卸衰减器）

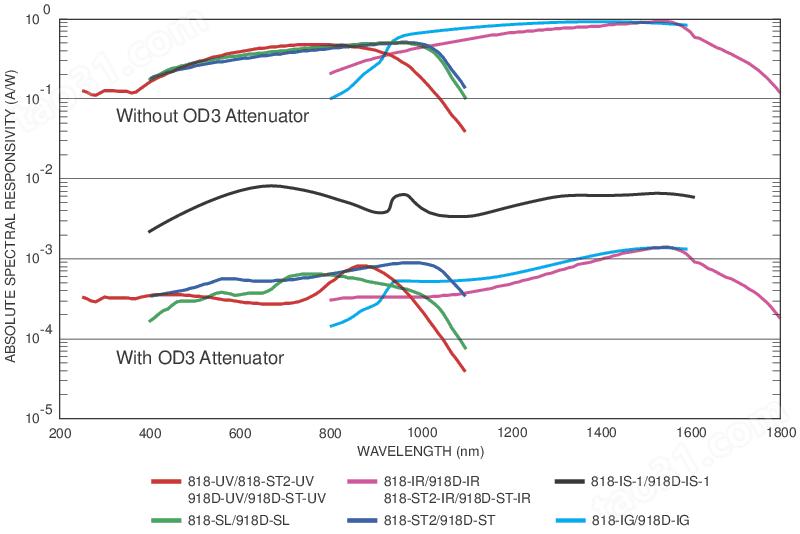

Typical spectral responsivity of Newport's low power detectors

884-xx 系列 OD3 衰减器（针对每个匹配的探头进行校准并一起运输）可将本公司探头的校准光学动态范围延长三十年。我们的衰减器设计提供高损伤阈值和光谱平坦度。通过与本公司正在使用的光电二极管相关联的低 NEP，实现了更宽的动态范围。对于小于 1 mW 的输入功率，本公司建议移除衰减器（200 - 400 nm 之间 818-UV/DB 为 0.1 mW），以大化信噪比。该衰减器的通光孔径为 10.3 mm。

严格的校准不确定性

818 系列包括一个使用 NIST 可追踪标准、在 Newport 光学探头校准工厂维护的高精度设备进行校准的全光谱响应校准。严格的校准设备和过程控制可实现业内严格的校准不确定性。每个探头都附有校准数据，这些数据以电子形式存储在探测器的 EEPROM 中。每个产品都附带校准证书以及具有衰减器和没有衰减器情况下的实际校准曲线和数据。为了保持精度、保证性能，Newport 建议每年对光电二极管探头进行校准。

兼容功率计型号

1936-R 和 2936-R 台式功率计

1830-R 系列台式低功率光学计

1919-R 手持式光功率计

843-R 系列经济型手持式激光功率计

841-PE-USB 单通道 USB 光功率计

请参阅
Newport 功率计和探头旧产品及兼容性来获取与此型号兼容的功率计的完整列表。

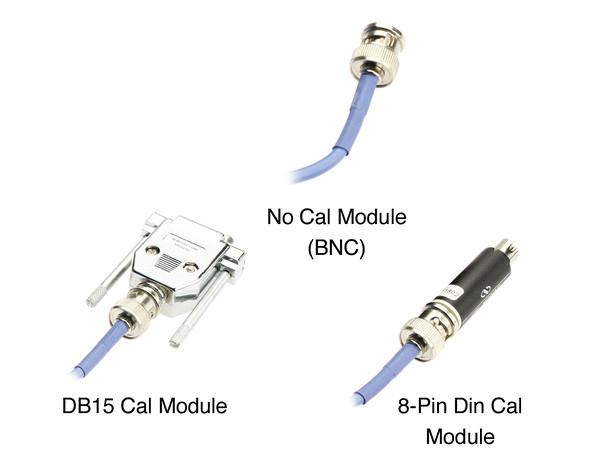

关于探测器接头的注意事项

818 系列探头带有可拆卸校准模块的 BNC 连接器。/DB 后缀表示 DB15 样式校准模块，该模块与 Newport 的当前功率计直接兼容。带有 /CM 后缀的型号（仅在购买时可离线使用）附带传统的 8 针 迷你 DIN 模块。BNC 连接器型号 818-xx 不再可用。购买 818-xx/DB 时，只需简单拆除校准模块。

校准模块

针对 818 系列光电二极管探头，当您只需订购校准模块时，请订购 818-SCAL-OPT，无需对探头重新校准。当您下订单时，请通知销售人员探头型号、所需校准模块类型及其序列号。此零件不可在线订购。
