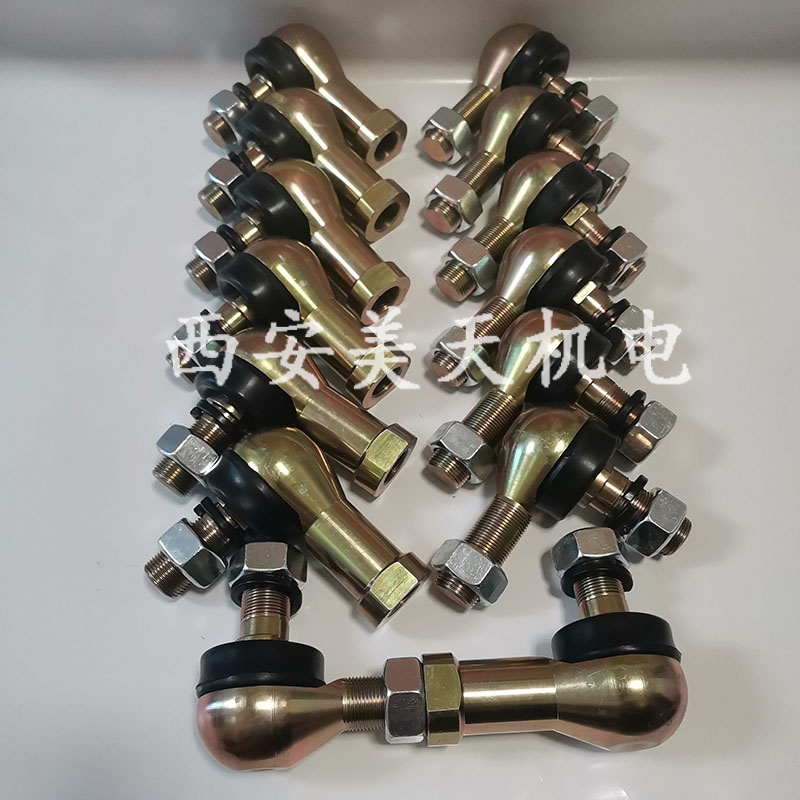

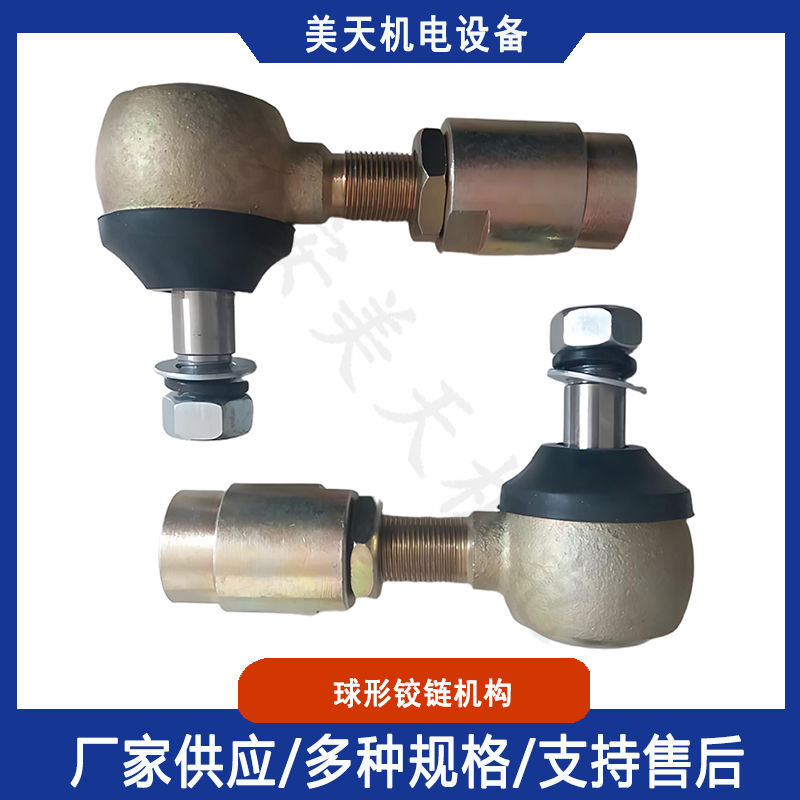

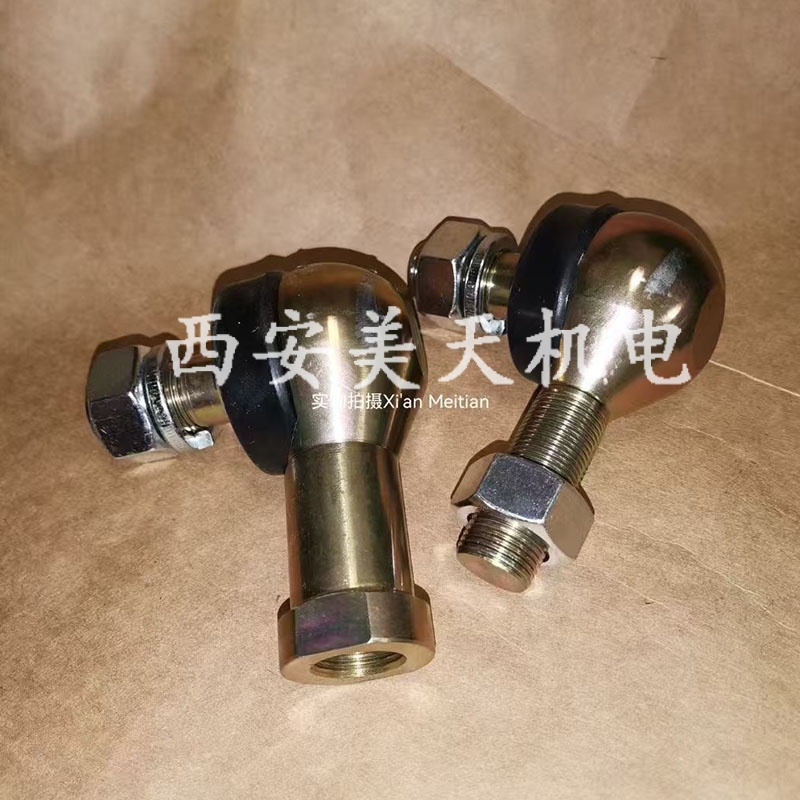

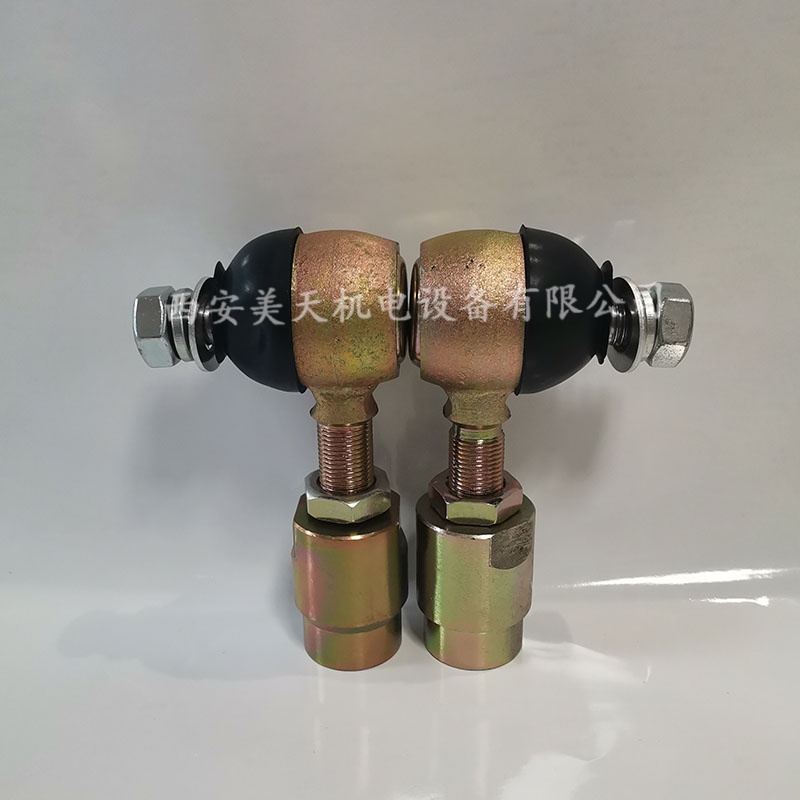

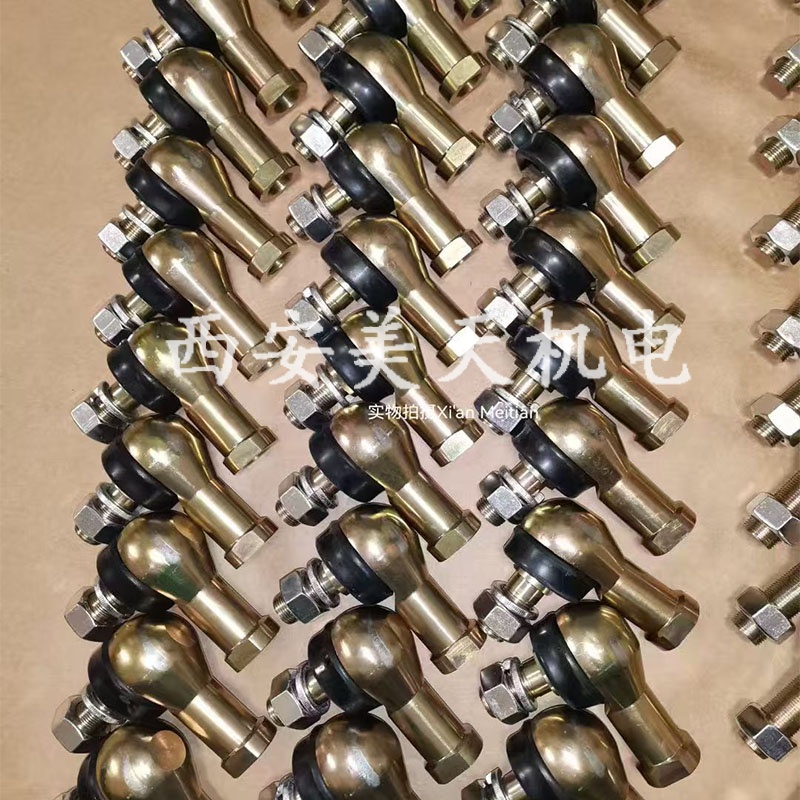

电动执行器球形铰链QJ系列

　　球型连接铰链是自动控制系统中，专门用于执行器与调节机构之间的关键连接附件，是实现准确传动、灵活调节的重要配套部件。该产品采用高精度球型轴承结构设计，从结构原理上保障了传动过程中的控制灵活、定位准确、扭转角度大，能够满足各类工业自动调节场景下的多角度、多方位传动需求。同时，球型连接铰链具备安装简便、调节直观、运行安全可靠等突出优势，因此被广泛应用于电力、石油化工、冶金、矿山、轻纺等多个行业的工业自动控制系统中，成为自动化调节装置中不可或缺的连接部件。

　　球型连接铰链核心采用球型轴承结构，凭借球形铰接的独特设计，可灵活承受来自不同方向、不同角度的侧面压力与扭转力，有效避免传统连接件因受力不均导致的卡顿、卡滞或损坏问题，大幅提升传动稳定性与使用寿命。

　　产品结构特点

　　多角度受力，运行稳定

　　产品采用球型轴承结构，可灵活承受来自各异面的压力，适应复杂工况下的多方向受力场景，传动无卡顿、无偏移，保障调节动作准确顺畅。

　　连接形式多样，适配性强

　　产品与执行器的连接分为锥体连接与直柄连接两种形式，可匹配不同型号、不同规格的执行器与调节机构，有效扩大仪表及自动化装置的适用范围，满足多样化安装需求。

　　螺纹调节便捷，调节范围广

　　球型连接铰链采用左旋、右旋双向螺纹设计，连接紧固可靠，调节操作简单省力，可调范围大，可快速准确调整连接杆长度，适配不同安装间距与传动行程要求。

　　全封闭结构，维护简便

　　整体采用全封闭防护结构，可有效阻隔粉尘、油污、水汽等外界介质侵入，内部结构不易锈蚀、磨损，日常无需复杂保养，降低后期维护成本与工作量。

　　安装使用说明

　　长度测量与连接管加工

　　安装前需准确测量执行器与调节机构之间的实际连接距离，安装时将调节螺母调整至中间位置，以此为依据确定连接管的合适长度。将连接管与左旋螺母、右旋螺母进行牢固焊接，焊接完成后可对连接杆长度进行适量缩短或放长微调，调整到位后使用锁紧螺母进行紧固锁死，防止运行中松动。

　　部件安装与连接固定

　　先将球型铰链分别安装在执行器出轴杠杆与调节机构控制连杆上。若选用锥体连接形式，需先用专用铰刀将出轴杠杆与控制连杆的连接孔铰削为 1：10 锥孔，确保锥面配合紧密、传动同心，再进行后续连接装配，保证连接精度与传动效率。

　　试运转检查

　　整体安装完毕后，必须采用手动方式进行联动试运转，检查铰链转动是否灵活、有无卡阻、异响或偏移现象，确认各部件配合顺畅、传动正常后，方可投入正式使用。
