HJT-100自动并网装置 发电机准同期并网设备

　　HJT-100型微电脑并网装置高精度的实时数据采样，的测量出电压差、频率差、相位差，推导出准确的合闸点，实现毫秒级的精度快速无冲击合闸。装置性能稳定，操作方便，仅需简易测试就可应用。

　　本装置的基本工作原理是将待并两侧电压的正弦波作为信号源，经过快速傅里叶变换，分别采集信号的电压值、频率值、以及两组信号的相位差。通过微处理器采用科学的方法对其进行处理,准确确定出合闸输出时刻并及时驱动合闸输出信号。

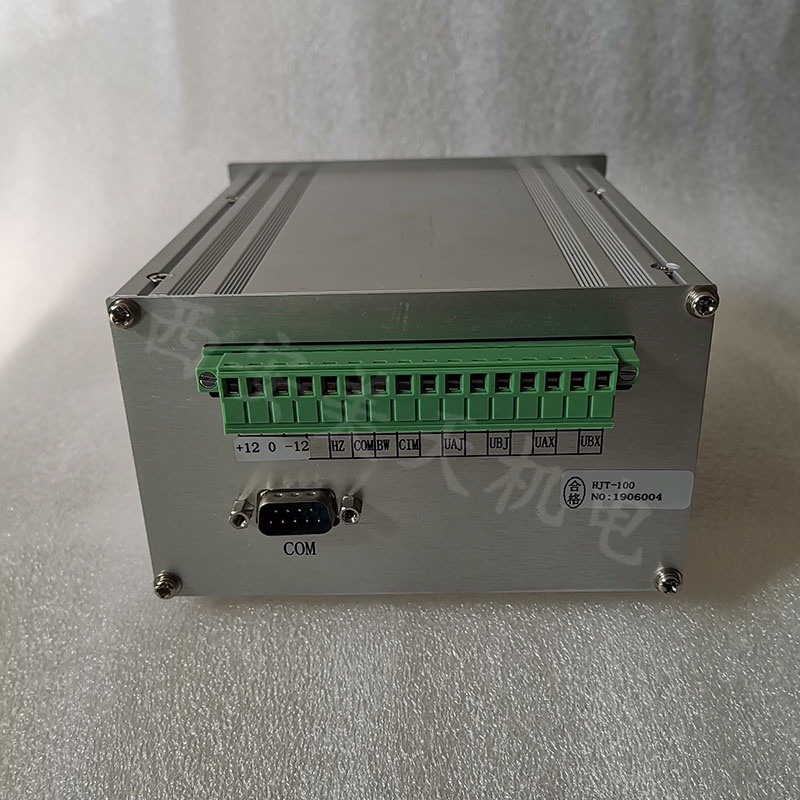

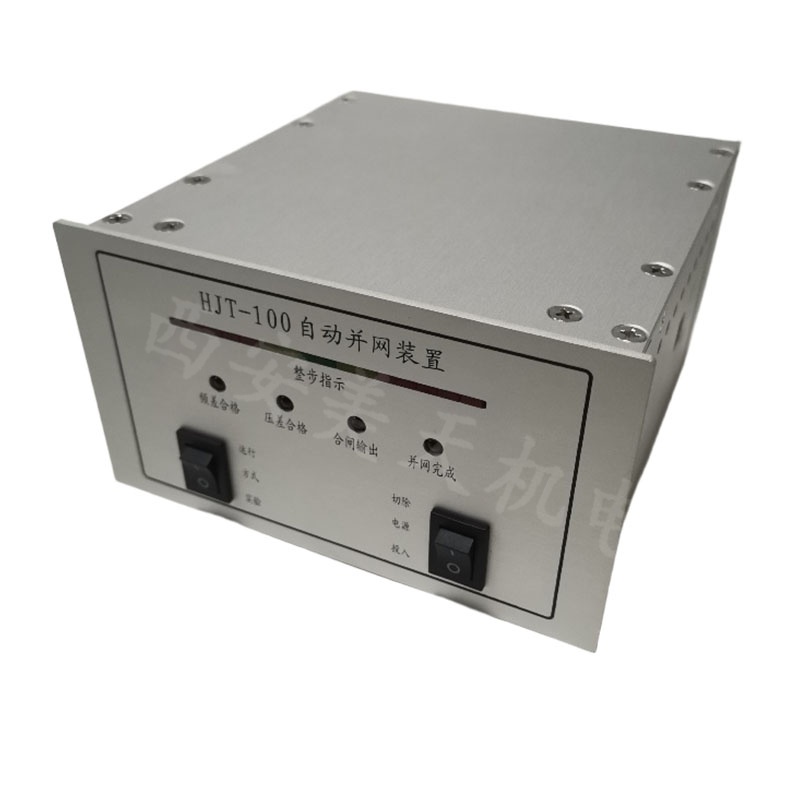

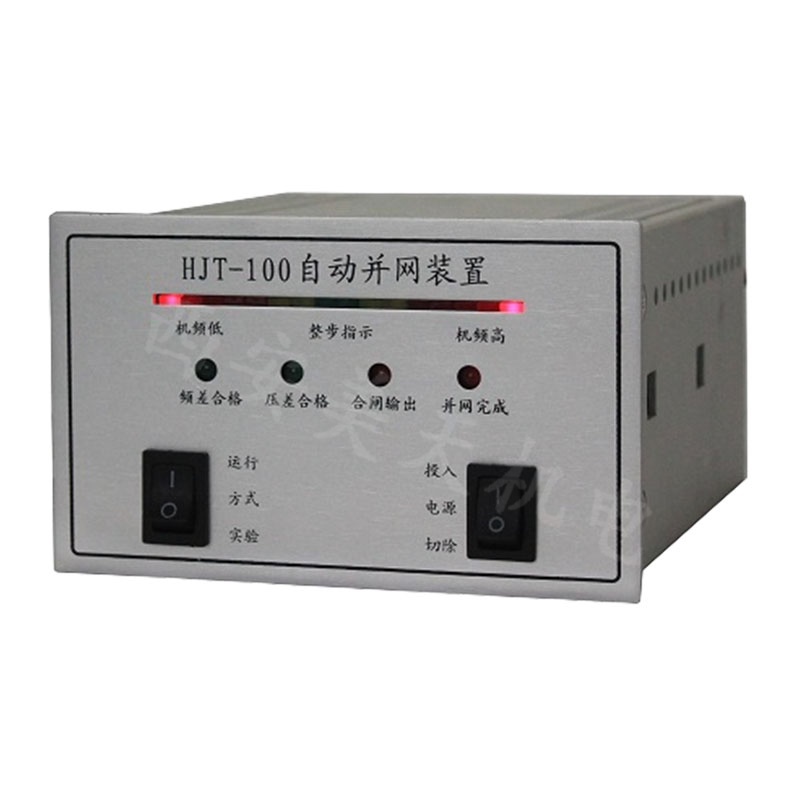

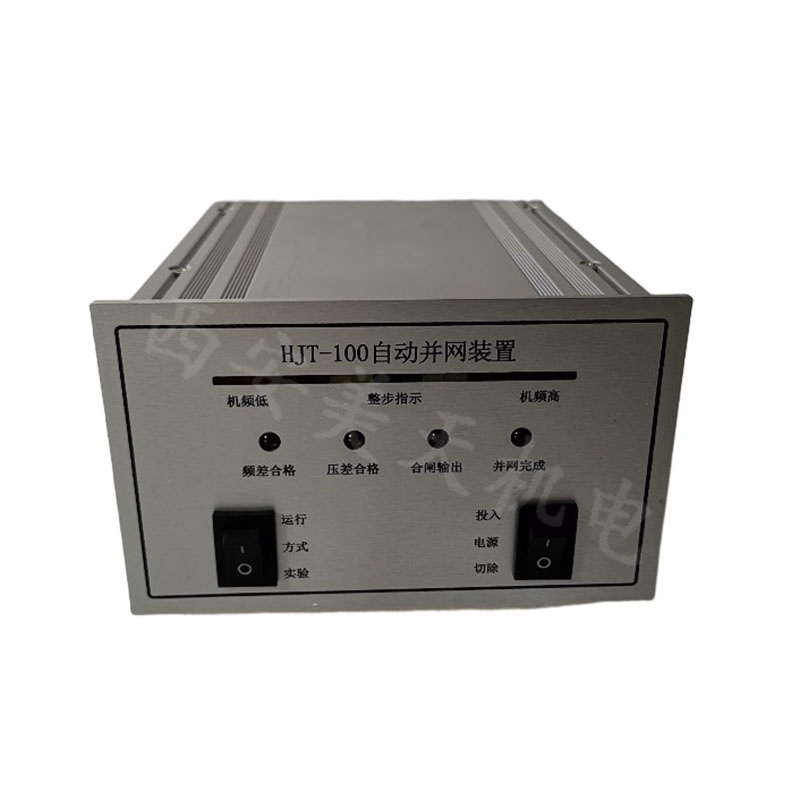

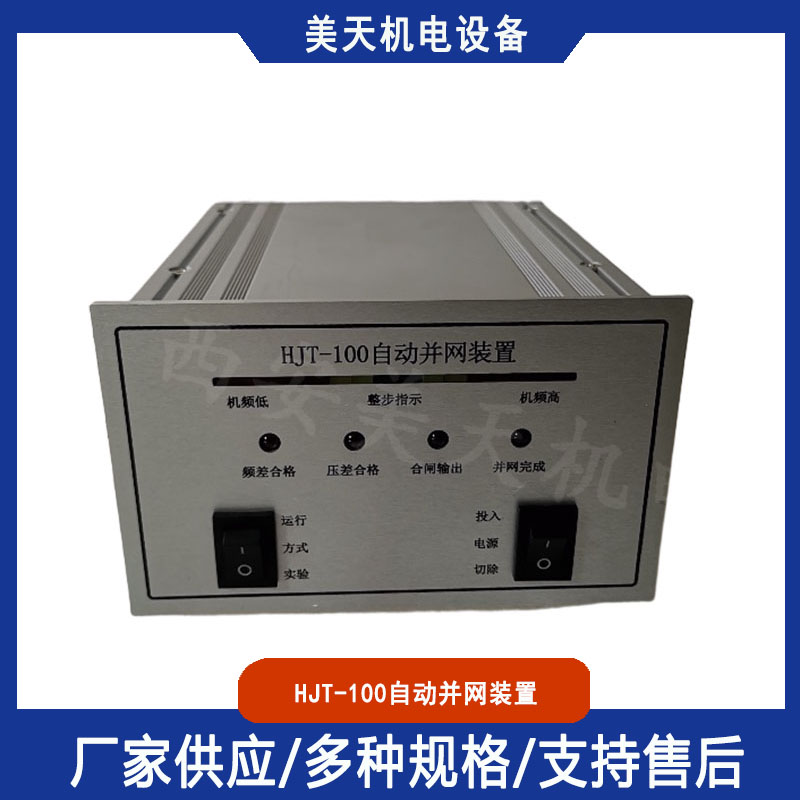

　　本装置将相位差在面板上用一长条发光二极管动态显示，方便直观地观测相位差周期及其变化，灯光条变化快慢和方向表示相位差值的变化趋势：中间的两绿灯亮起时，表示相位差合格，灯光条完全不亮或者只有最边上的红灯亮，表示相位差在90°以上。灯光条的变化快慢反映频差大小，灯光条变化方向表示是机端或系统侧的高低，非常直观地观察到相位差的周期及其变化：灯光条从左边开始亮起，表示机端频率低于系统频率，反之，则表示机端频率高于系统频率。

　　主要技术特点

　　高精度：采样与计算精度高，合闸相位差控制在 ±5° 内，冲击电流极小。

　　双模式：

　　自动同期：自动调速、调压、捕捉同期点，一键并网。

　　手动同期：面板指示灯直观显示相位差，辅助人工合闸。

　　可视化：长条 LED 动态显示相位差，绿灯亮表示同期条件合格。

　　高可靠：双继电器输出防粘连，具备过压、欠压、频差越限等保护与告警。

　　易操作：参数可设、调试简便，支持同频并网与导前时间自动记忆。

　　技术参数

　　额定工作电压：AC 220V/380V

　　电压测量范围：0–500V AC

　　频率测量范围：45–55Hz

　　压差整定范围：0–20%

　　频差整定范围：0.05–0.5Hz

　　相位差整定范围：0–30°

　　导前时间：0–500ms 可调

　　合闸输出：2 组继电器接点（串 / 并）

　　通信接口： 可选 RS485（Modbus）
