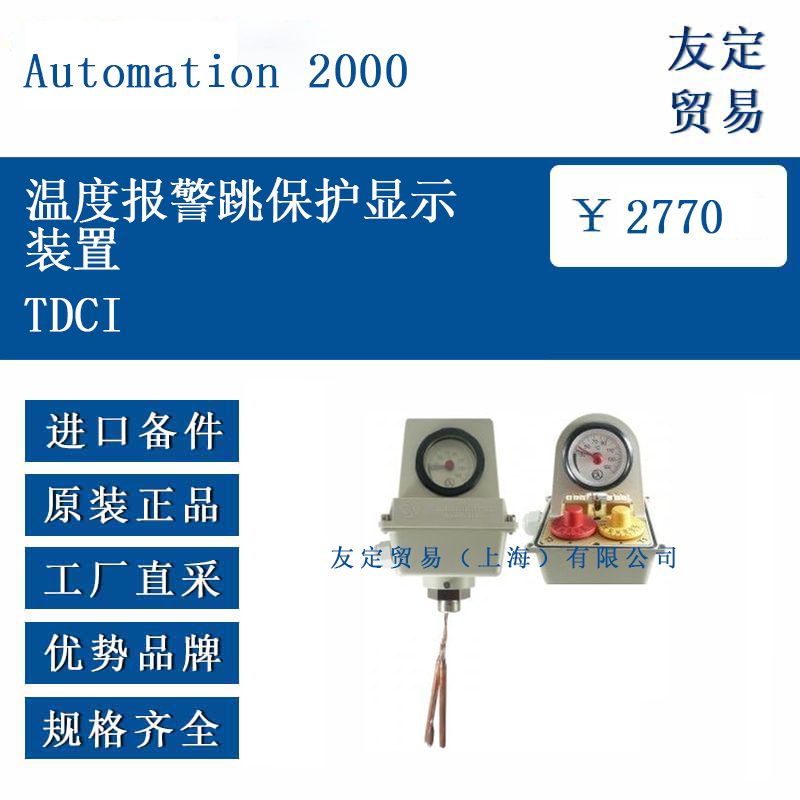

Automation 2000 TDCI 温度报警跳保护显示装置

　　TDCI 概述Automation 2000 TDCI 是一款专为工业及海洋环境设备（如油浸式变压器、压力容器、化工反应釜及旋转机械润滑系统）设计的高精度温度监测与保护装置，是Automation 2000 TDC 系列的升级变体，在纯机械冗余温度监测与保护功能的基础上集成可视化实时温度显示及状态指示系统，显著提升设备热管理的操作直观性、可维护性及远程监控能力。其核心价值在于通过高精度双冗余机械触发机制（无需外部电源）、±0.5°C 级温度控制精度、极端环境适应性（-40°C 至 +150°C）及模块化法兰安装设计，实时监测介质温度并在超限时触发声光报警、自动跳闸断电及联动排油阀动作，同时以清晰的物理或电子显示界面同步呈现当前温度值、报警 / 跳闸状态及阈值设定，尤其适用于对单点失效容忍度极低、需快速故障识别与远程运维的场景（如海上平台主控室、变电站集控中心或化工厂 DCS 系统）。核心特性与技术规格1. 高精度双冗余机械温度监测与保护机制

　　机械恒温器结构：采用与TDC 一致的双金属片或液体膨胀式传感器（316L 不锈钢密封腔体），通过温度变化驱动机械位移直接控制报警与跳闸触点动作：

　　双金属片式：不同膨胀系数金属层叠，温度升高时弯曲推动弹簧加载的报警 / 跳闸杆；

　　液体膨胀式：密封硅油热胀冷缩推动活塞机构。

　　两种结构均无需外部电源即可工作，消除电气故障风险（如微动开关失效），支持 **-40°C 至 + 150°C 极端宽温运行 **，适应变压器油温骤升或海上平台冷热冲击工况。

　　双重冗余保护逻辑：

　　独立双温度设定值：配备两个可调节温度开关（报警与跳闸节点），阈值范围覆盖 40°C–140°C（典型工业油温上限），用户可分别校准报警阈值（如 90°C）与跳闸阈值（如 105°C）。超报警值闭合声光报警触点（本地蜂鸣 + SCADA 联动），超跳闸值触发高负载跳闸继电器切断电源或启动 RP120 弹出式泄压阀，实现多级响应链控制。

　　双设定点独立校准：机械卡滞防护采用硬化合金阀杆 + 耐磨陶瓷涂层弹簧机构，零卡滞风险；双金属片经特殊热处理抗疲劳，耐受压缩机等高频振动环境。

　　高精度温度控制：测量精度达 ±0.5°C（优于普通型），温度补偿范围 -10°C–+50°C自动修正环境温差影响，确保极端温差环境下阈值触发性（如油温短时骤升伴随低温环境）。

　　2. 集成式实时温度显示与状态可视化系统

　　物理或电子显示界面：

　　机械状态可视化：传统型号采用温度触发杆物理凸起或颜色标记（如跳闸杆红标）直观提示动作状态；

　　升级型数字显示：部分版本配备嵌入式 LCD/LED 屏（如带法兰 AC101 密封盖侧可见温度计设计），实时显示当前介质温度值（分辨率 0.1°C）、报警 / 跳闸阈值设定及状态指示（LED 背光闪烁 / 变色），支持通过本体旋钮或外部通讯模块本地调整参数。

　　参数设置与操作便捷性：

　　外部旋钮直接校准阈值：无需拆卸设备即可手动旋转刻度盘设定报警 / 跳闸温度点，可视化标记窗口同步显示当前阈值位置（如 90°C 对应标记线）；

　　复位与状态确认：触发报警 / 跳闸后保持机械锁定（杆体凸起可见）或数字屏锁定状态，一键手动复位旋钮立即重置弹簧机构，恢复待命监测模式。

　　远程监控扩展能力：可选配RS485/Modbus 通讯模块，将温度数据、报警历史及跳闸状态传输至中控系统（如 SCADA/DCS），实现远程阈值配置、趋势分析及多设备集群管理（如海上平台多变压器 TDCI 集中监控）。

　　3. 高强度耐腐蚀材料与防护设计

　　阀体与传感器材质：主体采用316L 不锈钢铸造（耐盐雾 / 强酸碱腐蚀），钝化处理表面增强抗化学性；抗冲击等级 IK07–IK09（抵御振动 / 机械撞击），适应船舶引擎舱高频振动或压缩机运行环境。

　　法兰接口与密封冗余：

　　DN50 PN16 标准法兰：兼容设备本体测温点（如变压器顶部接口）及 TDC-B 附加法兰集成热电偶套管，M20 螺栓贯穿安装（通径 DN50），通过Viton® 氟橡胶密封圈 + 双垫圈系统（平垫 RP201 + 弹簧垫）压缩形成 IP67 防护（防尘 / 防短时浸水），杜绝盐雾、油污侵入传感器腔。

　　法兰表面优化：粗糙度 Ra ≤3.2 μm，边缘倒圆公差 ±0.1mm 消除划伤密封圈风险，保障长期零泄漏密封性能。

　　4. 信号触点配置与系统联动兼容性

　　触点输出分级管理：

　　报警触点（NO/NC）：连接本地声光或发送信号至 SCADA 触发预警；

　　跳闸继电器：独立高负载触点（典型 250V AC/3A+）直切设备电源或联动排油阀（RP120 泄压阀弹出动作），抑制压力峰值；

　　通讯接口：可选 Modbus 实现远程控制，传感器与继电器隔离设计抗电磁干扰（IEC 61000 合规）。

　　多保护系统协同集成：与排油阀（RP 系列）、压力释放阀（PR®）及气体继电器（DGP/DGPT2）构建变压器综合保护矩阵：

　　温度超阈值→TDCI 报警触点联动本地蜂鸣 + SCADA 预警；

　　持续升温至跳闸→TDCI 继电器切断电源并触发 RP120 排油泄压，同时与 DGPT2 气体 / 压力监测互补覆盖多维度故障触发。

　　5. 便捷模块化安装与维护

　　标准化法兰对接：通过 DN50 PN16 法兰直连设备测温盲管或 TDC-B 附加法兰，兼容 RP 系列排油阀工具包，M20 螺栓分步对角紧固至 30N?m 扭矩，支持现场快速更换密封件（如 Viton® 垫圈包）或校准传感器。

　　独立组件维护：显示单元、弹簧活塞、双金属片等可拆卸更换；清洁双金属片积碳 / 油污或更换老化密封圈无需整机拆卸，断电泄压后本体旋钮完成阈值重置，降低运维成本。

　　极端环境维护优化：高盐雾区缩短垫圈更换周期；高温区监控弹簧热稳定性；振动设备强化螺栓防松标记确认，确保长期零卡滞零误动。

　　工作原理与典型应用场景

　　温度监测与保护响应流程：

　　当设备内部介质温度异常升高时：

　　热量传导至传感器：经法兰→热电偶套管（若集成）→TDCI 双金属片 / 液体膨胀腔，触发机械位移；

　　显示与触点分级触发：

　　温度达 ** 报警阈值（如 90°C）**→机械杆动作或数字屏变色闪烁，闭合报警触点发送声光信号（本地提示 + 中控室报警弹窗）；

　　持续升温至跳闸阈值（如 105°C）→进一步位移激活跳闸继电器切断主电源接触器，并联动 RP120 弹出阀排油泄压，抑制油箱压力骤增风险；

　　状态保持与复位：触点动作后机械锁定（杆凸起 / 屏锁定状态），手动复位旋钮一键重置弹簧机构至待命监测模式。

　　典型应用场景：

　　油浸式变压器过热防护：安装油箱顶部测温点，监测顶层油温，与排油阀、压力释放阀及气体继电器联动，防止过载 / 冷却失效引发绝缘老化及设备损坏；

　　海上平台引擎润滑系统：抵御盐雾、潮湿及振动环境，实时显示燃料储罐 / 液压油柜温度，超温时自动切断泵组并启动安全排放；

　　化工厂高温反应控制：耐受腐蚀性化学品侵蚀，控制聚合釜温度，超温切断加热源并触发双冗余排放逻辑；

　　高振动旋转机械润滑监测：如压缩机轴承系统，抗 IK09 冲击确保振动工况下显示读数稳定、触点零误触，保护传动部件避免过热失效。

　　与 TDC 的核心差异及选型优势

　　可视化升级价值：

　　TDCI 通过物理标记或数字屏实时显示当前温度、阈值及动作状态，显著提升操作直观性：

　　传统运维依赖人工温度巡检记录→实时屏显消除主观误差与滞后性；

　　故障定位：跳闸后直观可见温度路径（杆凸起或屏显锁定值）加速维修决策。

　　维护便利性提升：

　　本体旋钮直接校准阈值并可视化刻度标记，本地复位操作简化维护流程（对比 TDC 需工具开盖校准）；通讯模块支持远程诊断减少现场干预频次。

　　精度与冗余性延续：

　　继承 ** 双冗余机械触发（无电源依赖）、±0.5°C 高精度控制及极端环境防护（IP67+316L 不锈钢）** 核心优势，确保防护可靠性不妥协。

　　场景适配指南：

　　需快速本地状态识别或远程管理→优先选 TDCI 显示功能；

　　纯机械低成本方案或旧系统改造→可选基础型 TDC；

　　两者均通过法兰接口标准化（M20 螺栓贯穿）及备件互通降低混装运维复杂度。

　　安装、维护与安全注意事项

　　安装规范：

　　清洁预处理：彻底清理设备测温法兰及 TDCI 密封面油污 / 杂质，砂纸轻磨去除锈迹，确保热传导效率；

　　垫圈定位紧固：Viton® 氟橡胶平垫 RP201 同心套入螺栓杆→弹簧垫置于平垫与螺母间，对角线分步交叉拧紧至 30N?m 扭矩，防止法兰变形泄漏；

　　电缆屏蔽接地：控制线缆经 M20 填料箱引出时屏蔽层可靠接地，减少电磁干扰误触报警。

　　维护要点：

　　月度巡检：检查螺栓紧固、密封状态、显示读数漂移及机械杆灵活性；清洁法兰盐结晶或油污堆积；

　　周期性功能验证：每 6–12 个月手动模拟温度超阈值触发报警 / 跳闸复位，同步校准热电偶套管信号线性度（若集成）；

　　极端环境强化：高温季监控弹簧热疲劳；高盐雾区缩短密封圈更换周期（建议年更）；振动设备加强螺栓防松漆标记维护。

　　安全规范：

　　排油路径管理：跳闸联动排油管道需引至接地储油罐远离火源 / 人员区，法兰泄漏可能致虹吸污染风险需严格控制；

　　带电操作禁令：遵循电气安全规程，维护时断电泄压并避免带电调试；频繁误触 / 拒动时立即联系检修传感器机械组件。

　　总结Automation 2000 TDCI 温度报警跳闸保护显示装置通过机械冗余高精度温度监测（±0.5°C 控制）、实时可视化显示界面及模块化极端环境防护设计，成为工业高压、高风险设备热失控防护的核心组件。其核心突破在于将纯机械 TDC 的零电源依赖可靠性与直观显示 / 远程管理能力融合，显著提升异常温升识别速度、联动控制效率及运维经济性。适用于油浸变压器、海上平台设施、化工反应釜等高振动 / 强腐蚀场景，与 RP 排油阀、PR 压力装置及 DGPT2 多参数保护协同构建完整安全矩阵。对于需要进一步了解或采购相关产品的用户，建议联系友定贸易（上海）有限公司，以获取详细的技术规格和的客户支持邮箱：contact@youdingsh.com
