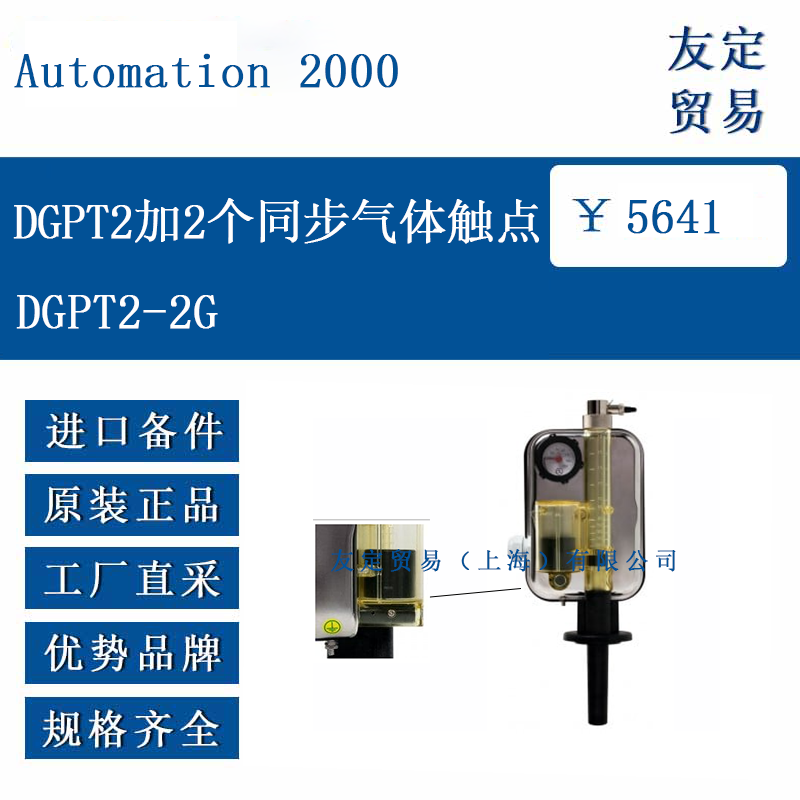

Automation 2000 DGPT2-2G DGPT2加2个同步气体触点

　　Automation 2000 DGPT2-2G（加2个同步气体触点）详细资料

　　一、产品概述

　　DGPT2-2G 是 Automation 2000 DGPT2® 系列非电量保护继电器的变体，专为油浸式电力变压器设计。其核心特征是在标准气体监测功能基础上，增加第二组同步动作的簧片触点，形成双触点冗余配置。该设计适用于需信号冗余或独立报警/跳闸路径的场景，同时保留对气体累积、突发压力及温度的完整监测能力，符合 IEC EN 50216-3 标准。

　　二、核心功能

　　气体监测（双同步触点）

　　触点配置：两组完全同步的簧片触点（转换型，含常开/常闭/公共点），当变压器内部故障气体体积达到 100–200 cm3 时，两组触点同时改变状态。

　　精度与一致性：触点动作阈值相同，误差范围 ±5 cm3，确保信号一致性。两组触点可独立接入不同控制回路（如报警系统与跳闸系统）。

　　测试便捷性：通过外部磁铁（最小直径 22mm）可手动触发两组触点，验证回路连通性。

　　突发压力监测

　　压力开关：金属波纹管压力开关，设定范围 0–500/700 mbar（可调），响应时间 ≤5 毫秒，测量精度 ±5 mbar。

　　触点配置：可选 2P（2 个同步触点） 或 2PD（2 个带偏移阈值触点），适应不同压力监测需求。

　　温度监测

　　传感器类型：独立流体膨胀恒温器（40–140°C 可调）或 Pt100 温度传感器（0°C 时 100 Ω，100°C 时 138.5 Ω）。

　　环境补偿：具备温度补偿功能，确保测量准确性。

　　油位监测

　　浮子机构：通过内部浮子监测油位变化，当油位下降超过 140 cm3 时，触发带触点的磁性开关。

　　三、技术参数

　　四、选型与配置选项

　　基础型号

　　DGPT2-2G：标准配置，含 2 组同步气体触点、1 组压力触点、2 组温度触点。

　　扩展选项

　　压力触点：2P（同步）、2PD（偏移阈值）。

　　温度传感器：PT（Pt100 传感器）、PTC（80°C 热敏电阻）。

　　环境适配：X（AISI 316L 不锈钢外壳）、HT（耐 170°C 高温腔体）。

　　连接选项：IB（法兰配双 3/8 英寸接口）、PA（船用电缆密封套）。

　　安全冗余：SO（带泄压阀的排水龙头）。

　　配件选择

　　管道：3/8 英寸柔性管（AISI 316L 不锈钢波纹软管）。

　　密封圈：Viton® 材质，确保长期防漏。

　　排水阀：化学镀镍黄铜阀或带热力膨胀阀的排水阀。

　　五、应用场景

　　高可靠性需求场景

　　发电厂主变压器：双触点分接跳闸与监控系统，避免单点失效。

　　关键变电站设备：冗余信号确保故障气体及时告警，减少意外停机。

　　多系统接入场景

　　就地报警与远程监控：将气体信号同时输送至不同系统，提升诊断可信度。

　　特殊环境场景

　　偏远地区站：双信号路径提升远程诊断可靠性。

　　高干扰环境：同步触点设计降低误信号风险。

　　六、安装与维护

　　安装要求

　　变压器状态：未通电且内部电介质处于环境温度（约 20°C）。

　　密封性：使用 Viton® 密封圈，确保法兰连接密封性。

　　电气连接：电源线采用 1.5 mm2 屏蔽电缆，信号线与其他动力电缆分开布线。

　　维护建议

　　定期检查：每 6 个月检查触点状态、清洁内部浮子及油位。

　　年度校验：校验气体监测精度、测试压力与温度触点功能。

　　异常处理：气体监测异常时，检查变压器油室气体产生原因；压力或温度异常时，确认是否为内部故障。

　　对于需要进一步了解或采购相关产品的用户，建议联系友定贸易（上海）有限公司，以获取详细的技术规格和的客户支持邮箱：contact@youdingsh.com
