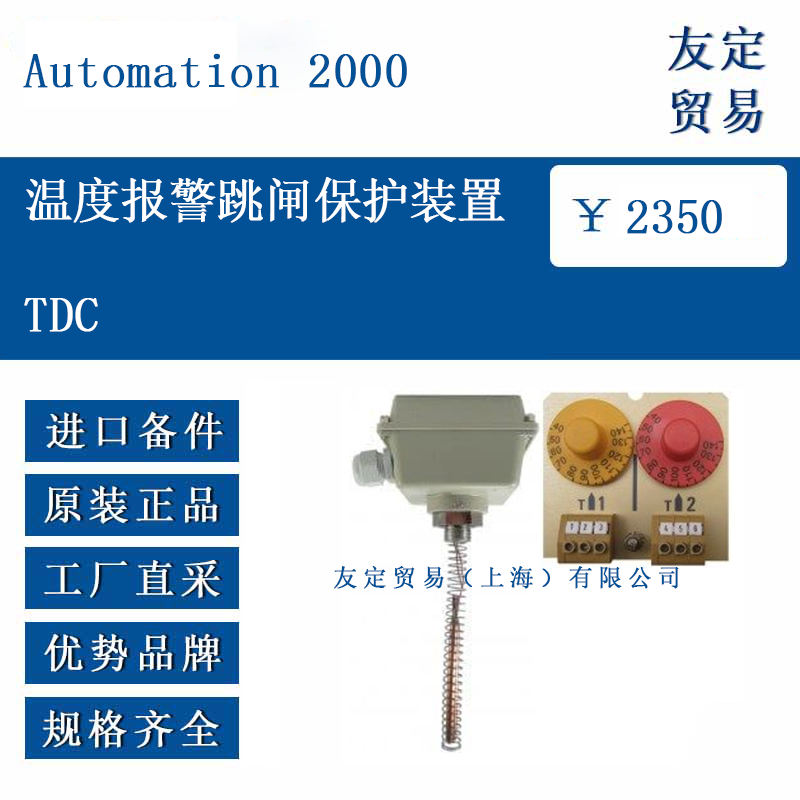

Automation 2000 TDC 温度报警跳闸保护装置

　　Automation 2000 TDC 是一款专为工业设备（如油浸式变压器、压力容器、化工反应釜及旋转机械润滑系统）设计的高精度、高可靠性温度监测与保护装置。其核心功能在于实时监测介质温度（如油温、反应液温度），并在温度异常升高时触发声光报警及自动跳闸动作，切断设备电源或关联系统（如冷却泵、排油阀）以防止过热损坏或灾难性事故。TDC 以机械双冗余设计（无需外部电源即可动作）、高精度温度控制（±0.5°C）、极端环境适应性（-40°C 至 +150°C） 及模块化安装维护为核心优势，尤其适用于对安全冗余要求极高的场景（如海上平台、化工厂、电力变电站等），通过强化抗振动、耐腐蚀及电磁干扰防护性能，确保在恶劣工况下长期稳定运行。核心特性与技术规格1. 高精度双冗余温度监测与触发机制

　　机械恒温器结构：采用双金属片或液体膨胀式传感器（无电子元件依赖），通过温度变化驱动机械位移直接控制报警与跳闸触点动作。双金属片传感器将不同膨胀系数的金属材料层叠，温度升高时弯曲变形触发弹簧加载的报警 / 跳闸杆；液体膨胀式传感器则通过密封腔内填充液体（如硅油）热胀冷缩推动活塞机构动作，两种结构均无需外部电源即可工作，消除电气故障（如微动开关失效）风险。

　　双重冗余保护逻辑：

　　独立双设定值系统：配备两个可调节温度开关（报警与跳闸节点），阈值范围覆盖 40°C–140°C（典型工业油温 / 反应液温度上限），支持用户根据设备安全需求分别校准报警阈值（如 90°C） 与跳闸阈值（如 105°C）。温度达到报警值时闭合声光报警触点（连接蜂鸣器或外部 SCADA 系统），超跳闸值则激活跳闸继电器切断电源或启动关联排油阀（如 RP120 弹出式泄压阀联动）。

　　机械卡滞防护：阀杆及弹簧机构采用硬化合金堆焊或耐磨陶瓷涂层，确保长期零卡滞；双金属片经特殊热处理工艺增强抗疲劳性能，适应频繁振动工况（如船舶引擎舱或压缩机运行）。

　　高精度温度控制：测量精度达 ±0.5°C（优于普通型号 DGPT2 的 ±1.5°C 至 ±2.5°C），温度补偿范围 -10°C–+50°C 自动修正环境温度对传感器位移的影响，确保极端温差环境下（如变压器油温短时骤升伴随环境低温）阈值控制性。

　　2. 高强度耐腐蚀材料与防护设计

　　阀体与传感器材质：采用316L 不锈钢（耐盐雾、强酸碱腐蚀）制成，表面钝化处理增强耐化学腐蚀性（如盐雾、油污、酸碱气体），抗冲击等级达 IK07–IK09（抵御振动、机械撞击或意外冲击），适应海上平台或旋转机械长期振动环境。

　　密封与防护等级：法兰连接组件集成设备本体后防护等级达 IP67（防尘、防短时间浸水），特殊密封结构（如法兰接口的 Viton® 氟橡胶密封圈）防止外部水分、盐雾或粉尘侵入影响传感器机械位移或触点性能。

　　极端温度与热应力管理：支持宽工作温度范围（-40°C 至 +150°C），兼容油浸变压器油温波动（典型运行温度约 20°C–短时油温骤升工况）及恶劣环境热应力；密封材料与弹簧经特殊工艺优化，确保低温不脆化、高温不软化。

　　3. 灵活控制与信号集成能力

　　触点输出配置：

　　报警触点（NO/NC）：提供常开（NO）或常闭（NC）触点，可连接本地声光或发送远程信号至 SCADA 系统（如 WinCC、DCS 等），实现实时预警。

　　跳闸继电器：独立于报警的高负载触点（典型 250V AC/3A 或更高容量），直接控制断路器切断设备电源，或联动触发排油阀（如 RP120 弹出式泄压阀同步动作）及冷却泵启停逻辑。

　　通讯接口兼容性：可选配RS485 或 Modbus 通讯模块，支持将温度数据、报警状态及跳闸历史传输至中控系统，实现远程监控、参数调整及故障诊断（如海上平台中控室集中管理多设备 TDC 状态）。

　　可视化状态指示：温度触发报警或跳闸后保持触点动作状态（如外部颜色标记或物理凸起），便于巡检人员快速识别阀动作状态；手动旋钮或杠杆可一键复位报警 / 跳闸杆（外部操作无需拆卸阀体），简化维护流程。

　　4. 标准化便捷安装与维护

　　法兰接口与通配性：通过DN50 PN16 或定制法兰规格直接连接至设备预设测温点（如变压器顶部油温探头接口、压力容器侧部温度盲管），兼容 RP 系列排油阀法兰安装标准（如 M20 螺栓贯穿），支持现场螺栓固定（无需焊接）。

　　模块化结构设计：阀腔、弹簧组件、双金属片 / 液体膨胀元件及密封件可独立拆卸更换，定期清洁传感器表面油污杂质、更换老化密封圈以维持性能；断电状态下可通过本体旋钮校准温度阈值，无需复杂工具或调试。

　　手动干预与复位功能：外部配备报警 / 跳闸杆手动复位旋钮，允许技术人员断电泄压后一键关闭触点状态并重置弹簧机构，恢复待命状态；维护时优先更换标准化备件包（如 Automation 2000 专用 TDC 维护套件），降低运维成本与停机时间。

　　5. 抗干扰与可靠性强化

　　电磁兼容合规：符合工业环境电磁兼容标准（如 IEC 61000 系列），确保信号传输不受强电磁干扰影响；传感器与继电器触点隔离设计，避免高压设备（如变压器电磁场）导致误动作。

　　单点失效防护：双设定值独立控制报警与跳闸，即使其中一个传感器卡滞或触点粘连，另一通道仍可正常工作；机械冗余结构彻底规避电气故障（如电源中断或微动开关失效）引发保护功能丧失。

　　工作原理与典型应用场景

　　温度监测与保护响应流程：

　　当设备内部介质温度异常升高（如变压器过载、冷却失效或化学反应失控）时：

　　温度传导至传感器：热量通过法兰连接传递至双金属片或液体膨胀传感器腔体内，引发双金属片弯曲或液体膨胀推动活塞。

　　机械位移触发触点：位移超过报警阈值（如 90°C）时推动报警杆闭合触点，发送声光报警信号（本地蜂鸣 + 远程通知）；温度持续升至跳闸阈值（如 105°C）时进一步触发跳闸杆动作，断开设备电源接触器（如油浸变压器主断路器）或联动 RP120 弹出式泄压阀快速排油泄压，抑制压力峰值防止油箱爆裂。

　　状态保持与复位：触点动作后保持机械锁定状态（如跳闸杆凸起可见），提示需手动复位旋钮关闭触点并重置弹簧机构（恢复待命温度监测）。

　　典型应用场景：

　　油浸式变压器过热保护：安装于油箱顶部或套管测温点，实时监测顶层油温或绕组热点温度，与排油阀（RP120 等）、压力释放阀及气体继电器（DGP/DGPT2）联动形成多参数综合保护系统，防止电弧故障或过载导致绝缘老化及设备损坏。

　　海上平台与船舶引擎润滑系统：抵御盐雾、潮湿及振动环境，监测燃料储罐、液压油箱或压缩机润滑油温度，防止过热引发密封失效、油液劣化或机械损伤。

　　化工厂压力容器 / 反应釜控温：控制高温反应过程（如聚合釜），超温时自动切断加热源并触发安全排放，降低爆炸风险；耐受腐蚀性化学品环境侵蚀。

　　高振动旋转机械温度监测：如大型压缩机、泵组润滑系统，抗 IK09 冲击确保频繁振动工况下零误报、零卡滞，保护设备轴承及传动部件避免过热失效。

　　安装、维护与安全注意事项

　　安装规范：

　　清洁预处理：安装前彻底清洁法兰测温接口及传感器探头，去除油污、锈迹或杂质，确保传感器与介质有效热传导；法兰螺栓采用316L 不锈钢材质并均匀紧固（对角线分步预紧），避免受力不均导致密封失效。

　　位置与环境适配：安装于设备温度敏感部位（如变压器油箱顶部油温点），远离振动源或热源（如电机外壳），避免局部过热干扰传感器精度；法兰连接后整体防护等级需验证达标 IP67，防止外部污染物侵入影响性能。

　　电缆管理：M20 填料箱穿出控制电缆（直径 7.5–13 mm）时确保屏蔽层接地，减少电磁干扰影响触点信号传输。

　　维护要点：

　　定期检查与校准：每月巡检确认触点状态指示正常（未异常触发）、法兰紧固无松动、传感器无腐蚀卡滞；每 6–12 个月进行功能测试（手动模拟温度超阈值触发报警 / 跳闸），验证复位及响应速度，清洁双金属片表面积碳或更换老化密封件。

　　极端环境适应性维护：高盐雾环境缩短垫圈更换周期（Viton® 密封圈），避免电化学腐蚀加速；高温场景检查弹簧热稳定性，防止温度波动频繁导致疲劳断裂。

　　故障处理优先级：频繁误触发或拒动作时立即联系技术人员检修传感器机械组件（如弹簧疲劳或阀杆磨损），切勿自行拆解高压敏感部件；长期使用后建议按制造商推荐更换整体系列组件。

　　安全规范：

　　跳闸关联设备管理：确保跳闸继电器切断路径仅关联设备电源或安全排油阀（RP120 等），排放管道连接至接地储油罐或集油池远离火源、人员活动区；排油联动需配合应急预案设计（如消防系统协同停机）。

　　带电操作限制：严格遵循电气安全规程，维护时断电泄压并避免带电作业；避免非授权人员调整温度阈值或拆解设备，防止误设保护逻辑引发事故。

　　与其他 Automation 2000 产品的协同与差异

　　与 DGPT2 非电量保护装置的互补性：DGPT2 集成气体、压力及温度多参数监测（精度较低 ±1.5°C–±2.5°C），而 TDC 提供更、更高精度（±0.5°C）且独立的温度报警跳闸能力，两者可联动部署于关键设备（如核电站变压器）形成气体（DGP）+ 压力（PR）+ 温度（TDC）多级冗余保护矩阵。

　　与 RP 系列排油阀的逻辑联动：TDC 跳闸触点可直连 RP120 弹出式泄压阀触发线圈或机械机构，温度超限时同步启动排油泄压，抑制压力峰值风险；法兰连接防护等级（IP67）及材质（316L 不锈钢）与 RP120 匹配，确保系统长期密封零泄漏。

　　TDC 与 PR2-B 压力报警装置的协同控制：组合部署时，压力异常（PR2-B 触发）与温度超限（TDC 跳闸）均能启动排油阀，形成双参数冗余保护，显著提升复杂故障场景（如电弧引发高温高压）的防护能力。

　　总结Automation 2000 TDC 温度报警跳闸保护装置凭借高精度机械双冗余温度监测（±0.5°C 精度）、独立双设定值触发逻辑（报警 + 跳闸双阈值）、高强度耐腐蚀材料（316L 不锈钢 + IP67 防护）及模块化便捷维护设计，成为工业高压、高风险设备（油浸变压器、海上平台设施、化工反应釜）过热保护的核心组件。其机械驱动、免电源依赖的工作机制彻底规避电气故障风险，实时声光报警与跳闸断电或排油联动功能显著提升系统安全冗余，尤其适用于对单点失效容忍度极低的场景。对于需要进一步了解或采购相关产品的用户，建议联系友定贸易（上海）有限公司，以获取详细的技术规格和的客户支持邮箱：contact@youdingsh.com
