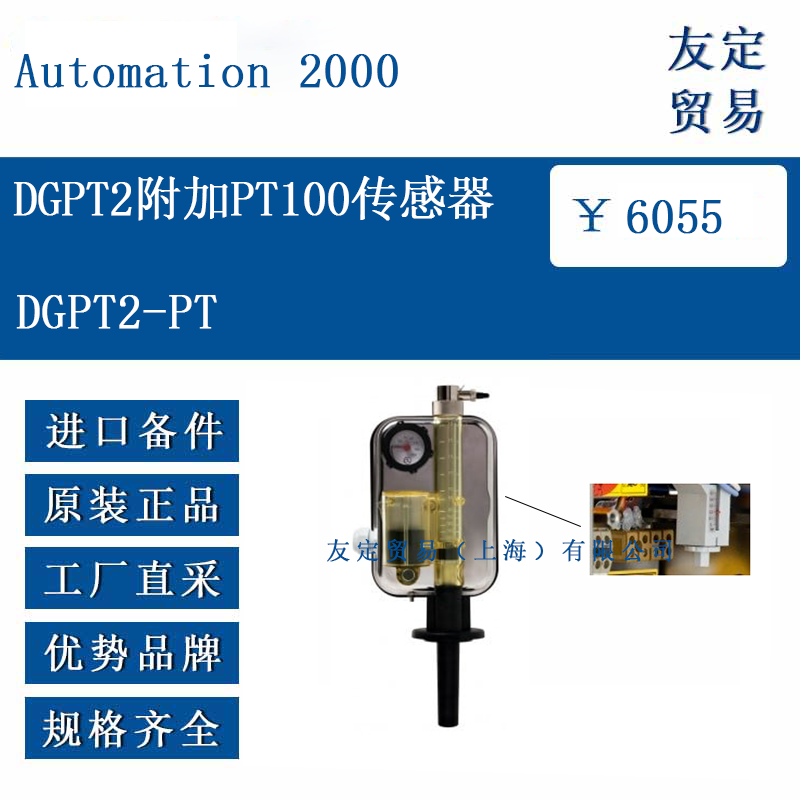

Automation 2000 DGPT2-PT DGPT2附加PT100传感器

　　Automation 2000 DGPT2-PT 是 DGPT2 变压器保护继电器系统的附加 PT100 传感器，以下是对其详细资料的介绍：

　　一、核心功能

　　温度测量：基于铂电阻（Pt100）测温原理，实时测量变压器油箱中介电质的温度，并将该温度值转化为电阻信号输出（Pt100：0°C 时为 100 Ω，100°C 时为 138.5 Ω）。

　　信号输出：将传统的机械式温度指示/报警功能扩展为连续、可远程传输的电信号输出，满足更精细的温度监控或数据记录需求。

　　二、技术参数

　　传感器类型：Pt100 铂电阻温度传感器。

　　电阻特性：0°C 时电阻为 100 Ω；100°C 时电阻约为 138.5 Ω。

　　测温范围：设计用于测量变压器介电质温度，其耐受范围与 DGPT2 主体一致（介电温度 ≤ 140°C）。传感器本身的长期工作范围需参考铂电阻标准规格。

　　接线方式：支持 3 线制或 4 线制连接（需在订购时），采用 3 线制或 4 线制接线能有效减少连接导线自身电阻带来的测量误差。

　　精度：原始资料未提供具体的 Pt100 传感器精度等级信息，其精度表现依赖于 Pt100 元件本身的工业标准等级及系统集成因素。

　　环境温度补偿：具备环境温度补偿机制，旨在减少外部环境温度波动对测量结果的影响，提升在变压器实际运行工况下油温测量的准确性。

　　安装位置：集成于 DGPT2 主体底部的专用温度计套管内，该套管由特定材料制造，能够直接浸入变压器油内，确保测量的直接性和响应速度。

　　物理尺寸：长度 104 mm，直径上端约 27 mm，下端约 24 mm。

　　电气连接：通过 DGPT2 金属外壳内部的独立专用接线端子连接。

　　防护等级：Pt100 传感器本身安装在防护等级为 IP56、IK07 的 DGPT2 外壳内部。

　　三、设计特点与优势

　　集成化设计：作为 DGPT2 系统的一个集成化选配功能，不作为独立产品使用，便于用户安全、规范地接入外部线路。

　　高精度测量：采用高精度的 Pt100 传感器，确保温度测量的准确性。

　　模块化设计：可与 DGPT2 的其他标准功能（如气体积累监测、突发压力监测、机械温度计、机械温度开关）以及其他选配项（如额外的气体或压力触点、工业连接器等）并存，互不影响。

　　用户友好：提供用户友好的界面和便捷的操作方式，方便运维人员进行参数设置、数据查看和故障排查。

　　远程监控：支持将 Pt100 信号接入电站或工厂的中央监控系统，实现变压器油温的远程实时显示、历史数据存储、趋势分析以及超限报警（需外部系统设定阈值）。

　　四、应用场景

　　电力变压器监控：在变电站、发电厂、工矿企业配电系统中，为运行人员提供实时的油温信号，用于监视变压器负载状态、散热状况，辅助进行负载管理决策。

　　数据采集与记录系统（SCADA/DCS）：将 Pt100 信号接入电站或工厂的中央监控系统，实现变压器油温的远程实时显示、历史数据存储、趋势分析以及超限报警。

　　温度控制回路：为变压器冷却系统的自动控制（如启动/停止风扇、油泵）提供高精度的过程变量输入信号。

　　预防性维护：通过持续监测油温及其变化趋势，结合其他参数（如气体积累），为评估变压器绝缘状况和安排维护计划提供数据支持。

　　需要冗余或更高精度温度监测的场景：作为 DGPT2 内置机械式恒温器（温度开关）和温度计的补充，提供电信号输出，满足更高可靠性或不同测量原理的需求。

　　对于需要进一步了解或采购相关产品的用户，建议联系友定贸易（上海）有限公司，以获取详细的技术规格和的客户支持邮箱：contact@youdingsh.com
