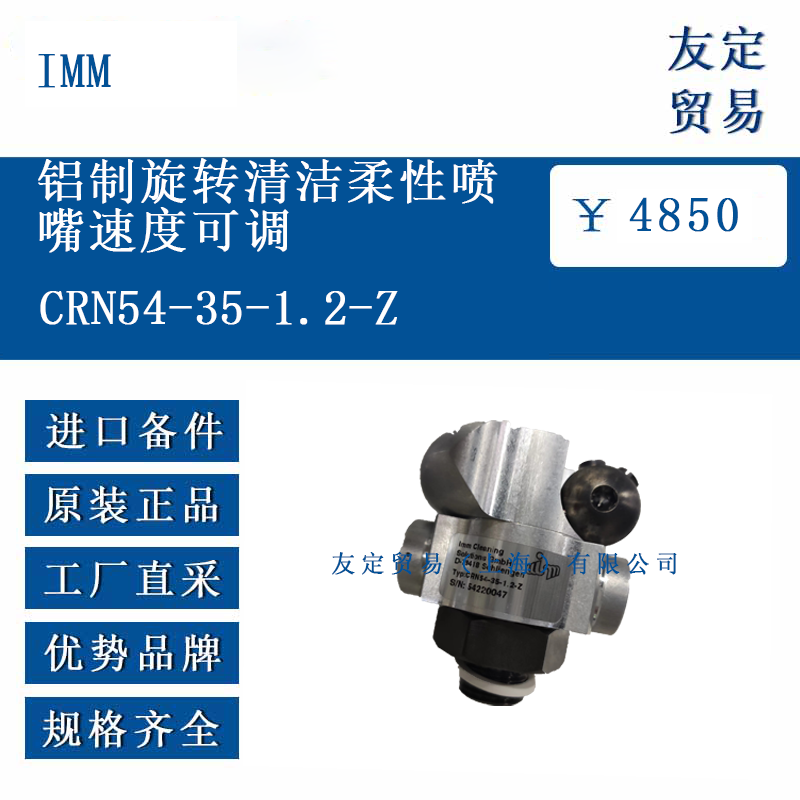

德国IMM CRN54-35-1.2-2 铝制旋转清洁柔性喷 嘴速度可调

　　德国IMM CRN54-35-1.2-2铝制旋转清洁柔性喷嘴（速度可调）是一款融合智能调节与柔性喷射技术的工业级清洁设备，主要用于对清洁精度、覆盖均匀性及操作灵活性要求较高的场景。其型号编码隐含了系列定位、结构参数及功能配置，以下从多维度展开详细说明：

　　一、产品定位与型号解析

　　IMM作为德国精密喷嘴领域的，其产品命名规则高度体系化。CRN54-35-1.2-2的具体含义可拆解为：

　　CRN：系列代号，延续“紧凑型旋转清洁喷嘴”（Compact Rotating Nozzle）的核心定位，强调轻量化、低能耗与高集成度；

　　54：主系列版本号，代表第四代改进型设计，重点优化了柔性喷射结构与速度调节模块；

　　35：结构特征码，指代喷嘴主体的安装接口尺寸（如35mm法兰适配）及旋转腔体直径（适配20-30mm管道）；

　　1.2：基础流量参数（单位：L/min，基于标准工作压力0.5MPa时的单喷嘴流量）；

　　2：功能配置码，通常表示“双模式速度调节”（如低速精细模式+高速覆盖模式）或“双路控制接口”（支持外部信号调节）。

　　二、材质与制造工艺

　　德国工业对材质与工艺的严苛要求在CRN54系列中体现得尤为突出：

　　主体材质：采用6061-T6铝合金（符合德国DIN EN 573-3标准），经T6热处理强化后，抗拉强度≥276MPa，屈服强度≥241MPa，密度仅2.7g/cm3，兼顾高强度与轻量化；表面经硬质阳极氧化处理（氧化膜厚度25-35μm），耐中性盐雾腐蚀时间≥1000小时（符合DIN EN ISO 9227标准），适用于潮湿、含盐雾或弱酸弱碱的工业环境。

　　关键运动部件：旋转驱动系统的涡轮与齿轮采用POM-C（增强聚，德国巴斯夫Ultramid® M25S）制造，耐温范围-50℃~120℃，摩擦系数低至0.28，表面经抛光处理（Ra≤0.4μm），确保旋转流畅且寿命≥5000小时；密封件选用全氟醚橡胶（FFKM），耐温范围-20℃~280℃，耐油、耐强氧化剂（如浓稀释液），长期使用无老化泄漏。

　　精密加工：喷射孔道采用五轴联动数控铣削（德国DMG MORI CMX 600 V），表面粗糙度Ra≤0.8μm，喷孔入口设计倒角（R0.15mm），减少流体阻力并降低杂质附着；旋转组件经动平衡校正（G1.0级），高速旋转时径向跳动≤0.1mm，振动噪声≤55dB（距离1米处）。

　　三、核心结构设计：“柔性”与“可调”的实现1. 柔性喷射结构

　　区别于传统旋转喷嘴的固定角度喷射，CRN54-35-1.2-2采用“万向节+弹性复位”设计：

　　万向节组件：喷嘴阵列（2个独立喷射单元）通过微型万向节（铜合金材质，表面镀镍）与旋转主体连接，允许单喷嘴在±15°范围内自由摆动（手动或自动模式）；

　　弹性复位机构：万向节内置不锈钢弹簧（直径0.8mm，弹性系数0.5N/mm），当外部冲击（如水流压力波动）消失后，喷嘴自动复位至初始角度（±0.5°误差），确保喷射轨迹稳定。

　　2. 速度可调驱动系统

　　“速度可调”是其核心优势，通过“压力-转速”双模式实现无级调节：

　　基础驱动原理：高压水流经导流罩冲击涡轮叶片（8片，角度18°），驱动涡轮旋转（转速80rpm@0.8MPa）；涡轮通过精密行星齿轮组（模数0.3，齿数比1:4）减速增扭，最终带动喷嘴主体旋转；

　　速度调节方式：

　　压力调节模式：通过上游管道上的调压阀改变进水压力（0.3-0.8MPa），实现转速无级调节（低速：0.3MPa→15rpm；中速：0.5MPa→30rpm；高速：0.8MPa→60rpm）；

　　外部信号模式（需选配控制器）：支持4-20mA模拟信号或0-10V脉冲信号输入，通过内置微型伺服电机（扭矩0.1N·m）控制转速（精度±1rpm），适配自动化产线的同步清洁需求。

　　3. 喷射组件细节

　　喷嘴孔型：采用“锥形收敛+扇形扩散”复合设计——入口段为圆锥孔（直径1.5mm，锥度60°），出口段扩张为扇形（扩散角25°），确保水流集中且射程稳定；单喷嘴在0.5MPa压力下，射程可达5米，覆盖宽度1.5米（距离喷嘴1米处）；

　　柔性摆动参数：单喷嘴摆动频率0.5-2Hz（可调节），摆动幅度±15°（手动模式下通过内六角扳手锁定角度，自动模式下由伺服电机驱动），适用于清洗不规则表面（如设备弧度边角、管道弯头）。

　　四、核心工作参数与性能表现

　　工作压力范围：0.3-0.8MPa（3-8bar），推荐压力0.5-0.7MPa（兼顾清洁力与能耗）；耐受压力1.0MPa（短时间冲击无变形）。

　　流量与效率：单喷嘴流量1.2L/min（@0.5MPa），2个喷嘴总流量2.4L/min；旋转覆盖面积随压力提升扩大，0.6MPa时有效清洁直径达7米（环形区域），柔性摆动覆盖范围0.8米×0.8米（单喷嘴摆动轨迹）。

　　速度调节范围：转速15-80rpm（压力调节模式）或10-100rpm（外部信号模式），低速模式（≤30rpm）用于精密清洗（如电子元件外壳、精密仪器表面），高速模式（≥60rpm）用于快速除尘（如车间地面、设备外壁）。

　　抗堵塞能力：喷孔入口配置可更换式不锈钢滤网（精度60目），配合流道表面的纳米亲水涂层（德国赢创Dynasylan®HydroBond®），水垢、颗粒杂质附着量减少80%，连续工作10小时后需清理滤网的周期延长至常规喷嘴的3倍。

　　五、功能特点与应用场景功能特点：

　　双模式速度调节：支持压力无级调节（低成本）与外部信号控制（自动化），适配不同清洁场景需求；

　　柔性摆动喷射：单喷嘴±15°自由摆动，覆盖不规则表面，避免传统固定喷嘴的清洁盲区；

　　自适应保护：内置压力传感器（精度0.1MPa），超压时自动限制转速（防止齿轮组过载），缺水时触发断流保护（避免干转磨损）；

　　多介质兼容：支持清水、中性清洁剂（pH 5-9）、低粘度油类（如液压油，粘度≤500mPa·s），铝合金材质与全氟醚橡胶均通过欧盟REACH环保认证。

　　典型应用：

　　精密制造业：半导体设备外壳、光学仪器支架的精细清洗（低速模式+柔性摆动，避免划伤表面）；

　　食品与医药：饮料生产线的不锈钢管道弯头、包装机模具的残留清洗（食品级铝合金版本，表面无死角）；

　　新能源与电力：光伏组件支架、风力发电机叶片的灰尘、鸟粪清洗（高速模式+大覆盖范围，提升作业效率）；

　　物流与仓储：自动化立体仓库货架层板的粉尘、碎屑清洁（速度可调适配不同高度的货架层）。

　　六、安装与维护指南

　　安装要点：

　　推荐水平安装（旋转轴线与清洁面平行），避免倒置导致水流分布不均；

　　进水管道需安装Y型过滤器（精度≥60目），减少杂质进入喷嘴；

　　使用前，以0.3MPa压力空转10分钟，冲洗内部残留加工碎屑；柔性摆动喷嘴需手动测试摆动范围（无卡顿为正常）。

　　维护建议：

　　每周检查旋转灵活性（手动转动喷嘴应无阻滞），若阻力增大，需清理旋转腔体内的泥沙（用压缩空气吹扫）；

　　每月拆卸并清洗滤网（用软毛刷+中性洗涤剂），检查O型圈是否老化（开裂或变形需更换）；

　　每季度润滑万向节弹簧（涂抹硅基润滑脂，用量≤0.1g），防止锈蚀导致摆动卡顿；

　　长期停用（＞1个月）时，需排空内部积水，涂抹防锈油（二硫化钼润滑脂）保护旋转部件。

　　七、注意事项

　　禁止在强腐蚀性介质（如浓、次溶液）中使用，铝合金材质可能发生点蚀；

　　工作压力严禁超过1.0MPa，超压可能导致齿轮组断裂或壳体变形；

　　柔性摆动喷嘴调节角度后需锁定（配套内六角扳手），避免振动导致角度偏移；

　　高温环境（＞80℃）下使用时，需确认清洁介质温度（铝合金长期耐温≤120℃，全氟醚橡胶耐温≤280℃）；

　　外部信号控制模式需搭配IMM原厂控制器（型号CRN-CTRL2），非兼容信号可能导致调节失效。

　　综上，德国IMM CRN54-35-1.2-2铝制旋转清洁柔性喷嘴（速度可调）凭借德国精密工艺、柔性喷射技术及智能速度调节功能，成为工业清洁领域中解决复杂表面清洁需求的高效方案，尤其适用于对清洁精度、灵活性及自动化适配性要求较高的中制造场景。

　　对于需要进一步了解或采购相关产品的用户，建议联系友定贸易（上海）有限公司，以获取详细的技术规格和的客户支持邮箱：contact@youdingsh.com
