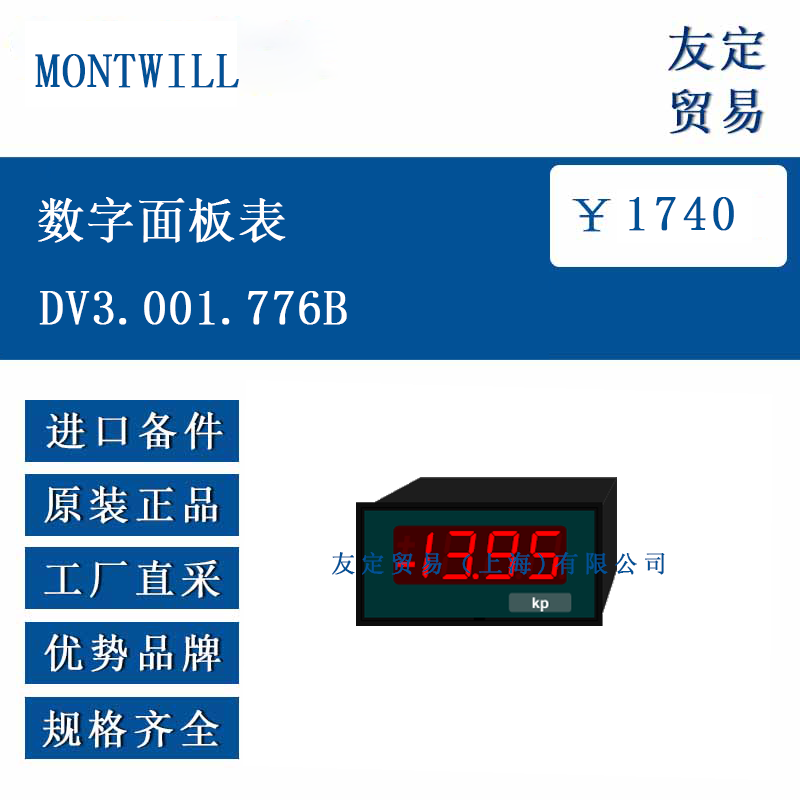

MONTWILL DV3.001.776B 数字面板表

　　德国MONTWILL DV3.001.776B数字面板表是专为工业过程监控与实验室测试设计的3?位直流测量仪表，以“高精度、灵活量程、清晰显示”为核心特性，广泛应用于直流电压/电流的实时监测场景。其详细特性如下：

　　材料特性与结构设计

　　主体采用PC/ABS塑料混合物外壳，黑色符合UL94V-0阻燃标准，前端默认IP40防护等级（可选配IP54/IP65以适应粉尘/潮湿环境）。核心测量单元基于双斜率积分原理，确保稳定性与抗干扰能力。7段式红色LED显示屏数字高度14mm，显示范围-1999至+1999，支持溢出指示功能。设备支持直流电压（0-10V/50V/200V）与直流电流（0-20mA/4-20mA）测量，量程通过连接端子灵活切换，适配不同信号需求。选配模拟输出模块可扩展0-10VDC/2mA、0-20mA/500Ω或4-20mA/500Ω信号，兼容PLC等控制系统。

　　技术参数与性能优势

　　核心性能：精度达±0.1%测量值±1位数，输入电阻约55kΩ（10V量程），响应时间1秒。供电支持230/115VAC（±10%，50-60Hz）或24VDC（18-30V），功耗5VA。外形尺寸72mm×36mm×97mm（含螺钉端子），安装切割尺寸68.0+0.7mm×33.0+0.6mm，适配厚度≤50mm面板，重量约0.19kg。

　　动态特性：双斜率积分原理抑制噪声干扰，提升测量稳定性。模拟输出负载能力达500Ω，适配多数外部设备。可选防护等级扩展应用场景，如IP54防尘、IP65防浸水，适配恶劣工业环境。

　　扩展能力：支持与MONTWILL同系列其他型号（如支持热电偶输入的型号）协同使用，适配温度、电阻等物理量测量需求。

　　应用场景与行业适配

　　工业过程监控：实时监测生产线直流电源、电机电流等参数，保障设备运行状态可控。例如，在自动化生产线中监控压缩空气管道压力、电机电流，或配合PLC实现闭环控制。

　　实验室测试：用于直流电路实验、电子元件测试等场景，提供电压/电流读数，支持实验数据记录与分析。

　　特殊工况：适配粉尘较多或湿度较高的环境（如选配IP54/IP65），或需频繁调整量程的场景（如通过端子切换电压/电流量程）。

　　安装与维护规范

　　安装要求：根据测量需求选择电压/电流量程，通过连接端子接线；确认供电电源类型（AC/DC）及电压范围，匹配设备供电版本。安装切割尺寸需严格符合68.0+0.7mm×33.0+0.6mm要求，使用专用快速塑料夹具固定。高温、高振动或潮湿环境建议加装防护外壳或选配更高防护等级型号。

　　维护周期：日常检查连接端子紧固度与电源稳定性；每班清洗显示屏（无水擦拭），避免灰尘积累影响读数。长期停用需涂抹防锈油，存储于湿度<40% RH的干燥环境。

　　故障处理：测量值异常时检查量程匹配性、电源波动或模拟输出负载；溢出指示亮起时需验证信号是否超范围；设备无响应时检查供电或内部电路故障，建议联系供应商技术支持。

　　认证与支持

　　产品通过CE认证及ISO 9001质量管理体系认证，部分型号满足RoHS环保要求。该面板表凭借其高精度、灵活量程及模块化设计，成为工业与实验室直流测量的理想选择，助力提升过程控制效率与数据准确性。对于需要进一步了解或采购相关产品的用户，建议联系友定贸易（上海）有限公司，以获取详细的技术规格和的客户支持邮箱：contact@youdingsh.com
