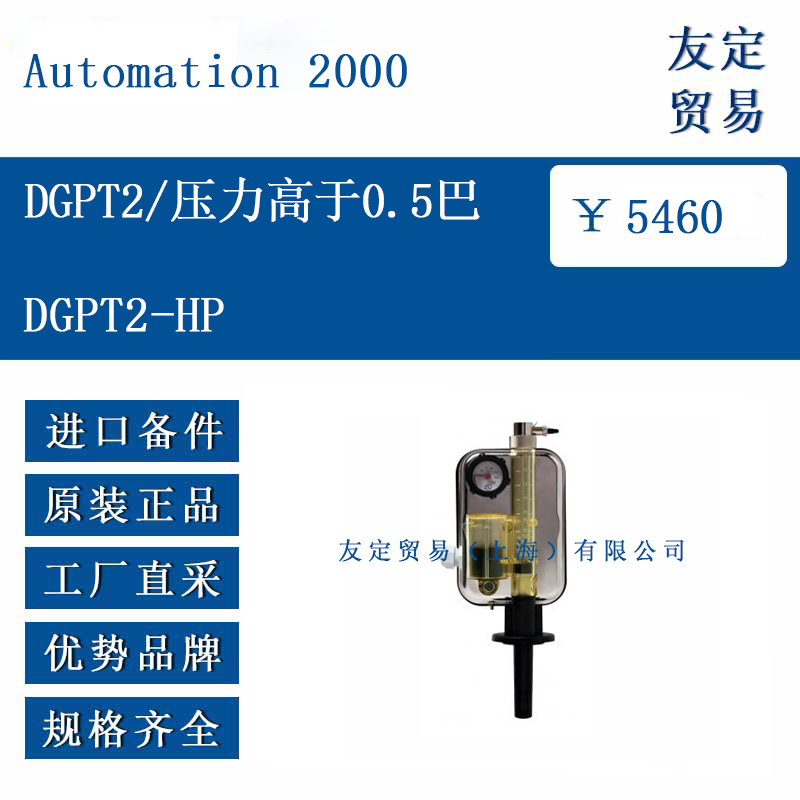

Automation 2000 DGPT2-HP DGPT2/压力高于0.5巴

　　一、产品定位与核心功能DGPT2-HP 是法国 Automation 2000 公司专为超高压油浸式变压器设计的非电量综合保护装置，其核心优势在于高精度压力监测与快速响应机制。它集成了以下关键功能：

　　实时压力监测：捕捉变压器内部异常压力升高（尤其高于 0.5bar 时），防止油箱因过压受损或爆炸。

　　多参数协同保护：同步监测油温、油位、气体积累等参数，提供全面的变压器健康状态评估。

　　远程监控与智能联动：支持数据上传至中央控制系统，可联动跳闸、报警或故障诊断系统。

　　二、压力监测技术详解（高于 0.5bar 的核心机制）1. 压力测量原理与范围

　　传感器设计：采用金属波纹管压力开关（或应变式压力传感器），量程通常为 0~500mbar（0~0.5bar），部分型号可扩展至 0~700mbar（0~0.7bar），以适应更高压力等级变压器需求。

　　精度与响应速度：

　　测量精度达 ±10% FS（满量程）或更高，确保阈值设定准确性。

　　响应时间极短（≤5ms），可瞬间捕捉变压器内部短路等故障引发的瞬时压力突变（如电弧放电导致油快速汽化膨胀）。

　　2. 触点配置与阈值逻辑DGPT2-HP 支持灵活的压力触点配置，满足不同保护需求：

　　单压力触点（标准配置）：当压力超过预设值（如 0.5bar）时，触发报警或跳闸信号，适用于基础保护场景。

　　双同步压力触点（2P）：两个触点共用同一压力阈值（如 0.5bar），可分别连接报警系统和跳闸回路，实现冗余或分级响应。

　　双偏移压力触点（2PD）：

　　两个触点具有不同的触发阈值（偏移量≤60mbar），例如：

　　触点（报警级）：设定为 0.5bar，压力达到时发出声光报警。

　　第二触点（跳闸级）：设定为 0.56bar（或更高），压力持续升高时立即切断电源。

　　优势：提供多级预警，避免误操作，同时防止故障恶化升级。

　　3. 压力高于 0.5bar 的典型应用场景当变压器内部压力超过 0.5bar 时，通常预示以下潜在风险：

　　绕组短路或局部放电：电弧引发油分解产气，导致油箱内压力骤增。

　　冷却系统故障：油温持续升高，油体积膨胀加剧内部压力。

　　密封失效或呼吸系统堵塞：压力无法正常释放，累积超限。

　　此时，DGPT2-HP 通过压力开关动作（报警或跳闸）及时介入，切断电源或通知运维人员，防止灾难性事故发生。

　　三、产品设计与适应性优势

　　超高压环境兼容性：

　　内部组件采用抗腐蚀、耐高温材料（如 AISI 304 不锈钢外壳），可承受765kV 及以上电压等级的严苛电磁环境。

　　防护与可靠性：

　　防护等级 IP56（防尘防水）与IK07 防冲击等级，适应户外、工业或海洋等高污染 / 高振动场景。

　　通过盐雾测试（C5M 等级）及 EMC 电磁兼容性认证，确保长期稳定运行。

　　安装与维护便捷性：

　　支持法兰式垂直 / 水平安装于变压器顶部或侧面，固定孔距 φ97mm，适配标准接口。

　　外部连接器设计（如 Harting 型）允许免开盖接线，减少维护时暴露风险，保持密封性。

　　四、与其他型号及功能的协同价值

　　与 DGPT2 系列其他型号对比：

　　相比基础型号（如 DGPT2-CE、DGPT2-FA），DGPT2-HP 强化了压力监测精度和超高压适应性，专为需要应对极端压力突变的大型变电站或发电厂设计。

　　多参数联动保护：

　　当压力高于 0.5bar 触发报警时，系统同步关联油温（如≥140℃）、气体积累（轻瓦斯 / 重瓦斯）等数据，进行综合故障诊断，减少误动作风险。

　　例如：若压力骤升伴随油温超标及气体含量异常，可确认为内部电弧故障并快速跳闸。

　　通讯与数据集成：

　　支持Modbus、Profibus 等工业协议，将实时压力值、触点状态等上传至 SCADA 系统，实现远程监控与预防性维护调度。

　　五、典型应用场景DGPT2-HP 适用于以下高压电力场景：

　　超高压变电站（如 765kV 及以上等级）的主变压器保护。

　　发电厂升压变压器：防范短路、过励磁等引发的压力失控。

　　海上风电或工业特种变压器：在高湿度、强腐蚀环境中提供可靠压力屏障。

　　六、技术规格参考（示例）

　　压力监测范围：0~500mbar（默认）或 0~700mbar（可选扩展）。

　　触点容量：AC 250V/5A（报警 / 跳闸回路），符合 IEC 60255 标准。

　　温度测量：PT100 传感器，范围 40~140℃，精度 ±1.5℃（90℃时），支持双温度开关（报警 / 跳闸）。

　　电源与功耗：AC/DC 85~265V，功耗≤50W，适应宽电压输入。
