　　一、产品概述

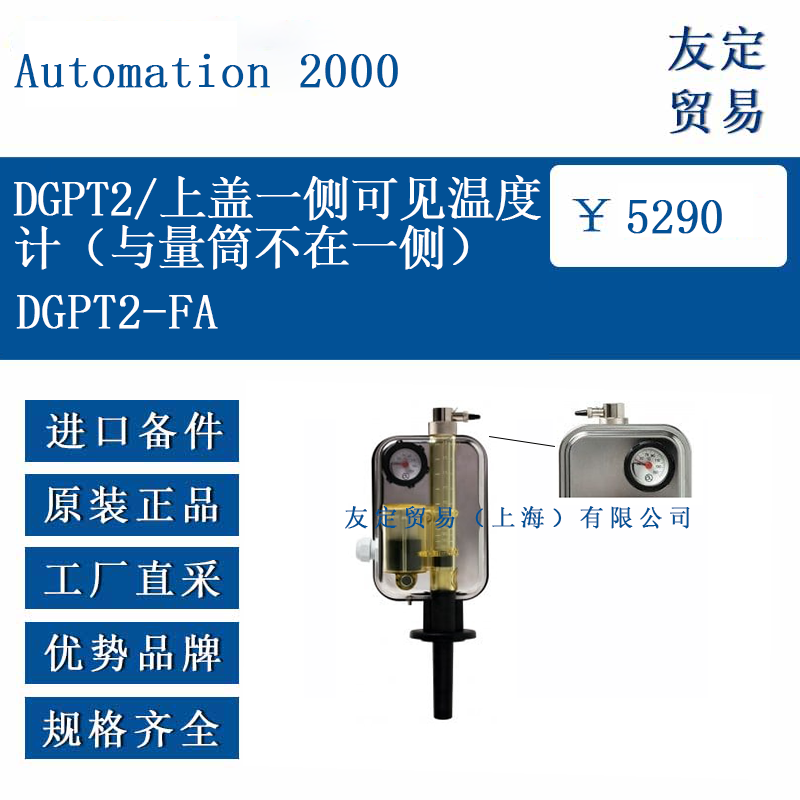

　　DGPT2-FA 是法国 Automation 2000 公司推出的油浸式电力变压器综合监测装置，属于 DGPT2 系列的升级型号。其核心功能包括气体积累监测、压力保护、温度监测及液位指示，并针对温度计位置进行了优化设计：温度计刻度盘独立安装于金属外壳盖面（与量筒主体分离），便于在设备安装后从侧面直接读取温度数据，尤其适用于空间受限或视角受限的场景。

　　二、核心功能与技术参数

　　温度监测

　　温度计位置：刻度盘固定于金属外壳盖面（非量筒侧），通过机械连接传递内部温度计套管数据，显示方向垂直于盖面，支持水平直视读数，避免仰视或俯视误差。

　　测量范围：40–150°C（环境温度补偿后）。

　　精度：读数精度 ±1°C；60°C 时 ±4°C，90°C 时 ±1.5°C。

　　温度记录：配备机械式温度记录指针（跟踪指针），持续指示运行中达到的峰值温度。

　　高温工况支持：可选配 HT 选件，耐受介质温度 ≤170°C。

　　气体监测

　　簧片触点：精度 ±5 cm3，实时监测气体积累量。

　　触点配置：支持 2G（双同步气体触点）或 2GD（双偏移气体触点），适应不同报警需求。

　　压力保护

　　可调压力开关：范围 0-500 mbar，支持 2P（双同步触点）或 2PD（双偏移触点）配置，防止压力异常升高导致设备损坏。

　　液位指示

　　透明聚酰胺主体：配备液位可视窗，直观显示油位变化。

　　磁性开关报警：油位下降超过阈值时触发报警。

　　防护与耐用性

　　外壳材质：标准型号为 AISI 304 不锈钢，可选配 AISI 316L 不锈钢（X 选件）以适应腐蚀环境。

　　防护等级：IP56（防尘/强喷水），IK07（抗冲击）。

　　密封件：采用 Viton® 材质，确保长期密封可靠性。

　　电气性能

　　绝缘电阻：端子-地绝缘电阻 500 V DC / 20 MΩ。

　　介电强度：2000 V AC / 1 min。

　　负载能力：250 V AC (cos φ=0.5) 下 8 A；24/48 V DC 下 4 A；110/220 V DC 下 0.5 A。

　　三、设计优势

　　温度计位置优化

　　适用场景：变压器安装位置较高、设备朝向难以调整（如靠近墙壁或管线）时，FA 选件可改善温度数据可读性，无需拆卸设备或使用辅助工具。

　　巡检效率：温度数据与气体量筒分离显示，支持分区记录（如先记录温度再检查气体），提升操作便捷性。

　　紧凑与耐用设计

　　尺寸：塑料量筒高度 ≈297 mm（含法兰轴），宽度 ≈148 mm；金属外壳高度 ≈207 mm，宽度 ≈93 mm，深度 ≈58 mm（接线腔深 53 mm）。

　　法兰配置：法兰直径 85 mm，螺栓分布圆直径 97 mm (±2 mm)，支持 3 孔（120°）或 4 孔（90°）安装。

　　环境适应性

　　温度范围：环境温度 -40°C 至 +65°C，介质温度 ≤140°C（HT 选件 ≤170°C）。

　　抗紫外线处理：透明主体采用 Trogamid® T5004 材料，延长户外使用寿命。

　　四、应用场景

　　工业变压器保护：广泛用于各类工业用途的变压器，尤其适用于需要严格控制温度和气体含量的场合。

　　海洋环境：可选配 X 选件（AISI 316L 不锈钢外壳），抵抗海洋气压对设备的影响。

　　电力系统：在电站和配电系统中，确保变压器安全运行，防止过热、内部故障或油位下降导致的损害。

　　五、选型与采购建议

　　标准型号 vs. FA 选件：若设备安装于开阔空间且视线无障碍，标准型号可满足需求；若空间受限或需频繁读取温度，推荐 DGPT2-FA。

　　高温工况：若介质温度可能超过 140°C，需选配 HT 选件。

　　腐蚀环境：在海洋或化工等腐蚀性环境中，建议选择 X 选件。

　　供应商信息：对于需要进一步了解或采购相关产品的用户，建议联系友定贸易（上海）有限公司，以获取详细的技术规格和的客户支持邮箱：contact@youdingsh.com
