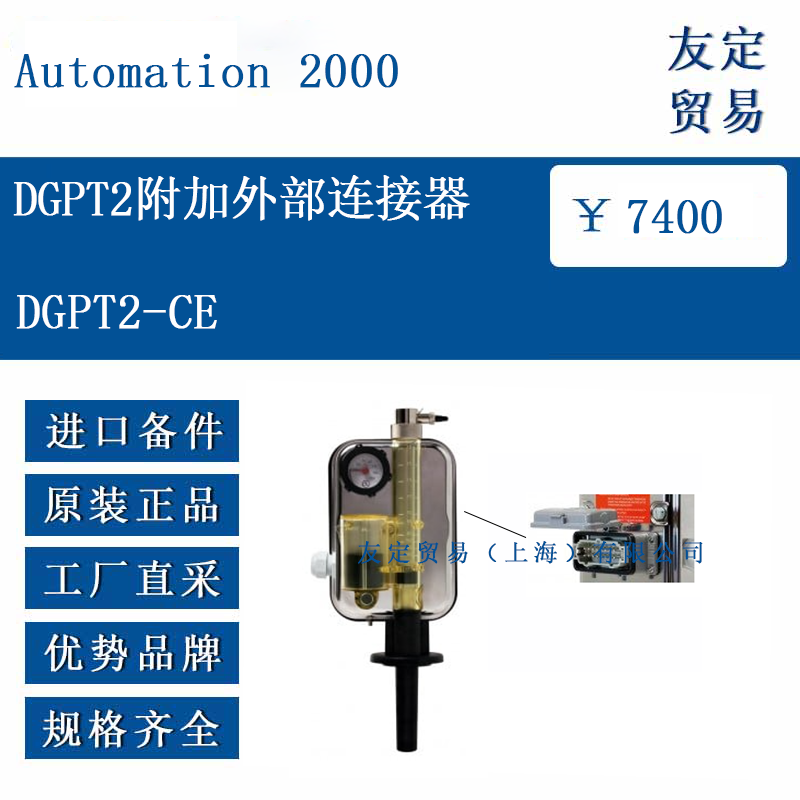

Automation 2000 DGPT2-CE（DGPT2附加外部连接器）详细资料一、产品概述
Automation 2000 DGPT2-CE 是 DGPT2 系列油浸式变压器综合保护装置的升级型号，通过集成 工业级外部连接器（CE 选项），实现快速接线调试、维护及测试，适用于需要频繁操作或严苛安全环境的场景。其核心功能包括气体监测、压力保护、温度监测及液位指示，同时通过外部连接器优化操作流程，提升维护效率。
二、核心功能与改进
标准功能继承
气体监测：通过簧片触点检测气体积累或介电液位下降，触发报警或跳闸。
压力保护：压力开关监测内部压力变化，设定范围 0-500 mbar（可选 0-700 mbar），响应时间 ≤10ms。
温度监测：内置温度传感器，通过两个独立触点实现温度报警（设定范围 40-140°C）和跳闸功能，测量精度 ±1.5°C（90°C 时）。
液位指示：浮子机构监测油位变化，防止油位异常导致设备损坏。
CE 选项改进
外部快速接入：金属外壳盖面预装 Harting 工业连接器，支持带电状态下安全插拔线缆，避免开盖操作带来的密封破坏或误触风险。
维护便捷性：检修或测试时无需拆卸外壳螺栓，直接通过连接器插拔完成线路通断，减少维护时间及密封件损耗。
防护完整性：连接器集成后维持原设备防护等级（IP56 防尘、防喷水，IK07 抗机械冲击），确保防尘、防喷水及抗机械冲击能力不受影响。
安全闭锁：外壳原有铅封设计（2 个螺钉）可继续使用，防止未授权操作。
三、技术参数
| 参数 | 详情 |
|---|---|
| 环境温度 | -40°C 至 +65°C（适应低温至严寒地区） |
| 介质温度 | ≤140°C（选 HT 选项支持 ≤170°C） |
| 防护等级 | IP56（防尘/防强喷水）、IK07（抗机械冲击） |
| 外壳材质 | 标准版 AISI 304 不锈钢（选 X 时为 AISI 316L 不锈钢，适应腐蚀环境） |
| 连接器类型 | Harting 工业连接器，支持接线系统不断电连接/断开 |
| 端子参数 | 间距 6 mm，接线能力 4 mm2（12 或 18 端子） |
| 电气隔离 | 端子-地绝缘电阻 500 V DC / 20 MΩ；介电强度 2000 V AC / 1 分钟 |
| 触点容量 | 压力/气体触点：250 V AC (5 A)，24 V DC (4 A)，110 V DC (0.5 A) |
| 温度触点 | 250 V AC (8 A)，24 V DC (4 A)，110 V DC (0.5 A) |
| 塑料壳体 | Trogamid® T5004（抗紫外线处理） |
| 密封件 | Viton® |
| 符合标准 | IEC EN 50216-1/-3、IEC EN 60529、NF EN 60439-1、NF EN 60950 等 |
四、选型与配置选项
压力触点配置
2P（双同步压力触点）：两组触点同步动作，适用于冗余信号需求。
2PD（双偏移压力触点）：分级保护，触点报警，第二触点跳闸，偏移量由客户。
附加功能
工业连接器（CE）：标准配置，支持快速接线调试。
Pt100 传感器（PT）：监测介质温度，实现远程温度信号输出。
高温选项（HT）：支持介质温度 ≤170°C。
特殊材质（X）：AISI 316L 不锈钢外壳，适应腐蚀性环境。
配件
柔性连接管：3/8 英寸 AISI 316L 不锈钢波纹软管，用于连接至储油柜。
排水阀：带热力膨胀阀的排水阀，防止误操作。
五、应用场景
频繁调试场景
变压器生产测试线、研发实验室等需反复接通监测设备的场合，连接器可加速测试流程。
严苛安全环境
存在爆炸性气体或粉尘的场所（如化工厂、煤矿），避免开盖操作产生的火花风险。
空间受限变电站
紧凑型配电室中，连接器插拔比工具开盖更易操作。
预防性维护体系
需定期进行功能测试的电力系统，连接器简化测试接口接入。
移动监测设备
便携式诊断装置与变压器的临时连接，实现快速信号获取。
